首页  >  产品百科  >  HAFBLF0100C4AX5

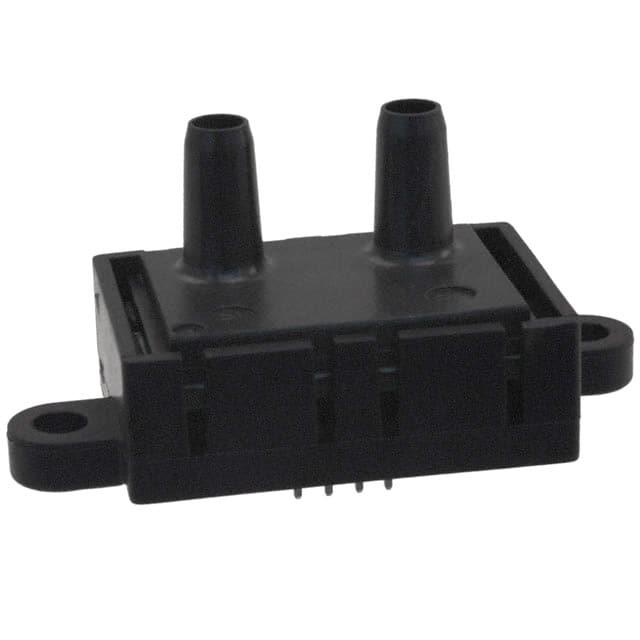

HAFBLF0100C4AX5

产品分类: 流量传感器
厂牌: HONEYWELL
产品描述: Honeywell 双向流量计 气流传感器, HAF 系列, 介质监测空气, 最大流量0.1 L/min, 5 V电源
供应商型号: N-HAFBLF0100C4AX5
供应商: 云汉优选
标准整包数: 1
HONEYWELL 流量传感器 HAFBLF0100C4AX5

HAFBLF0100C4AX5概述

    Honeywell Zephyr™ Digital Airflow Sensors: HAF Series-High

    1. 产品简介


    Honeywell Zephyr™ Digital Airflow Sensors: HAF Series是高精度数字接口型空气流量传感器,专为测量空气及非腐蚀性气体的质量流量而设计。这些传感器利用热隔离加热元件和温度感应元件来提供快速响应,确保准确测量空气或气体流速。传感器经过全面校准和温度补偿,内置专用集成电路(ASIC),可以输出数字信号(I2C)。它们适用于多种场合,如医疗诊断设备、工业仪器和气象监测系统等。

    2. 技术参数


    - 测量范围:标准流量范围
    - 电源电压:3.3 Vdc 10%,5.0 Vdc 10%
    - 功耗:3.3 Vdc下约23 mW典型值,5.0 Vdc下约38 mW典型值
    - 工作温度范围:-20°C至70°C [-4°F至158°F]
    - 补偿温度范围:0°C至50°C [32°F至122°F]
    - 精度:正向流 ±0.25% FSS 或 ±2.5%读数(取较大者),反向流 ±0.25% FSS 或 ±9%读数(取较大者)
    - 总误差带:正向流 ±0.25% FSS 或 ±4.5%读数(取较大者),反向流 ±0.25% FSS 或 ±9%读数(取较大者)
    - 启动时间:约17毫秒
    - 暖机时间:约30毫秒
    - 响应时间:1毫秒典型值
    - 分辨率:12位最小值
    - 通信协议:I2C,快速模式(400kHz)

    3. 产品特点和优势


    - 高精度:正向流±2.5%精度,适合需要高精度的应用
    - 校准与补偿:全范围校准和温度补偿,减少了附加组件的需求,降低了PCB尺寸和成本
    - 定制化:可满足特定应用需求
    - 低流检测:高灵敏度适用于检测极低流量
    - 稳定性:高稳定性能,减少长时间使用时的误差
    - 低压力损失:适用于医疗设备等场合,提升舒适度并降低噪音
    - 线性输出:简化信号处理,减少生产成本
    - 快速响应:及时响应流量变化,适用于医疗和工业应用
    - 高分辨率:小流量变化感知能力增强,提高控制精度
    - 低功耗:适用于电池驱动和便携设备
    - 双向流检测:减少组件数量,降低成本
    - 安装便捷:不依赖特定安装方向,不敏感于海拔变化
    - 紧凑设计:节省空间,易于装配
    - 符合RoHS标准:环保材料,合规标准

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:麻醉机、呼吸机、患者监护系统、睡眠呼吸暂停机等。
    - 工业设备:空气质量控制系统、燃料细胞、气漏检测等。
    - 气象设备:气象站,用于测量风速和空气质量。
    使用建议:
    - 在安装时,应在传感器上游安装5微米过滤器以防止杂质损坏。
    - 避免将传感器用于液态或流体流动的测量。
    - 传感器具有双向流检测能力,可减少组件数量,简化设计。
    - 由于不敏感于安装方向,可根据具体应用灵活布置传感器位置。
    - 采用低功耗设计,适用于电池驱动和便携设备。

    5. 兼容性和支持


    - 兼容性:ASIC基I2C数字输出易于与微处理器或微控制器集成,降低PCB复杂度和组件数量。
    - 支持和服务:制造商提供相关技术支持,确保设备正常运行。

    6. 常见问题与解决方案


    - 问题:传感器无法正确读取数据。
    - 解决办法:检查电源电压和通信线路连接是否正确;校准传感器,确认安装方向和过滤器是否合适。
    - 问题:传感器显示异常读数。
    - 解决办法:检查是否超出温度范围,重新进行校准。

    7. 总结和推荐


    Honeywell Zephyr™ Digital Airflow Sensors: HAF Series凭借其高精度、快速响应、高稳定性等特点,在医疗和工业设备中表现出色。该传感器具有广泛的适用性,能够满足不同行业的需求。建议在需要精确空气流量测量的应用中使用该产品。其独特的设计和功能使其在市场上具有很强的竞争力。

HAFBLF0100C4AX5参数

参数
精度 ±2.50%
感应范围 100 sccm
流量传感器类型 空气
最大工作供电电压 5.5V
最小工作供电电压 4.5V
长*宽*高 19.9mm(宽度)*20.3mm(高度)
零件状态 在售
包装方式 散装

HAFBLF0100C4AX5厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HAFBLF0100C4AX5数据手册

厂牌 PDF简要描述 下载
HONEYWELL 流量传感器 HONEYWELL HAFBLF0100C4AX5 HAFBLF0100C4AX5数据手册
