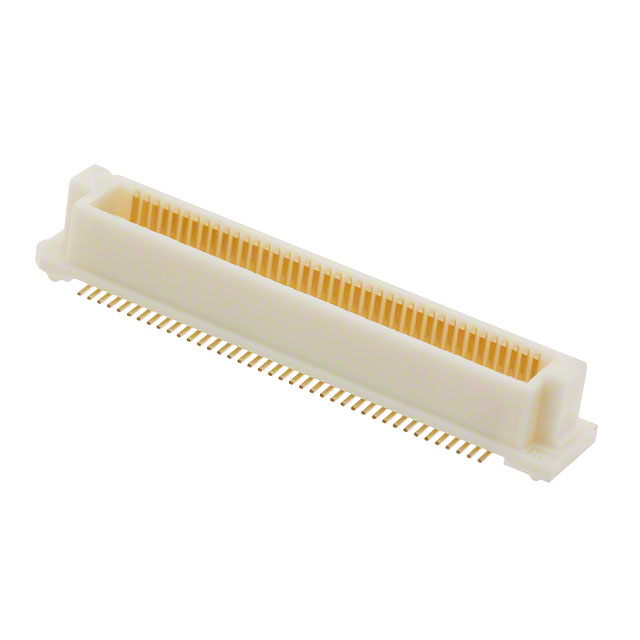

FX8C-80S-SV(71)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 80pin 5mm,6mm,7mm,9mm,11mm 3.96mm 金 SMD,P=0.6mm 贴片安装
供应商型号: JY-FX8C-80S-SV(71)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-80S-SV(71)

FX8C-80S-SV(71)概述


    产品简介


    产品类型:
    FX8系列和FX8C系列是高可靠性连接器,主要用于高密度、小间距的电路板互连,适用于需要稳定性和可靠性的场合,如汽车、通信和工业自动化等领域。
    主要功能:
    - 可堆叠高度范围广,从3mm到16mm。
    - 焊盘共面性高,焊盘位置精度要求严格。
    - 内置导引肋条和斜切口设计,允许最大0.6mm的错位,确保易于插拔。
    - 底部凸起结构防止错误插入。
    应用领域:
    适用于汽车电子、通信设备、工业自动化、航空航天等多个领域,特别适合高密度板载应用。

    技术参数


    - 绝缘电阻: 最小值为1000兆欧(在250V DC下)。
    - 耐电压: 在1分钟内无闪络或击穿现象(300V AC)。
    - 接触电阻: 最大值为45毫欧(100mA条件下)。
    - 振动测试: 无1微秒以上电气中断(频率10至55Hz,振幅0.75mm,三轴方向各2小时)。
    - 湿度稳态: 接触电阻最大值为55毫欧,绝缘电阻最小值为100兆欧(96小时,温度40℃,湿度90%至95%)。
    - 温度循环: 接触电阻最大值为55毫欧,绝缘电阻最小值为100兆欧(-55℃至85℃,5次循环)。
    - 插拔次数: 接触电阻最大值为55毫欧(50次插拔)。
    - 耐焊接热: 无性能受影响的组件变形(回流焊接按推荐温度曲线,手动焊接360℃持续5秒)。
    - 操作温度范围: -55℃至+85℃。
    - 储存温度范围: -10℃至+60℃。

    产品特点和优势


    1. 高堆叠高度: 可以实现3mm到16mm的堆叠高度,适应多种高度需求。
    2. 高共面性: 焊盘位置误差小于0.1mm,确保焊接质量。
    3. 内置引导结构: 引导肋条和斜切口设计,允许误插误差高达0.6mm,确保易用性。
    4. 误插入预防: 底部凸起结构不同直径和位置,防止错误安装。
    5. 双连接选项: 配备支撑架,方便两组相同连接器的同时安装,提高组装可靠性和准确性。

    应用案例和使用建议


    应用场景:
    在高密度板载环境中,如汽车电子控制单元、工业自动化控制系统等。通过内置的引导肋条和斜切口设计,可以在复杂的安装环境下轻松完成插拔操作。
    使用建议:
    - 确保共面性: 在装配过程中确保所有连接器的焊盘共面性小于0.1mm,以保证良好的电气连接。
    - 固定支撑: 使用螺丝或其他方法固定电路板,避免仅依靠连接器来支撑整个电路板。
    - 适当温度控制: 确保焊接过程符合制造商推荐的温度曲线,避免过高的温度导致材料性能变化。

    兼容性和支持


    FX8系列和FX8C系列连接器可以与其他同类标准连接器兼容。供应商提供了详细的技术文档和安装指南,以帮助用户正确安装和使用。此外,制造商还提供长期技术支持,确保用户能够获得所需的帮助和支持。

    常见问题与解决方案


    1. 问题:如何防止误插入?
    - 解决方案: 底部的凸起结构不同直径和位置,防止错误安装。请仔细检查底部凸起的差异,确保正确的插入方向。

    2. 问题:如何确保焊接质量?
    - 解决方案: 在焊接前检查焊盘共面性,确保其误差小于0.1mm。采用推荐的焊接温度曲线和方法进行焊接。
    3. 问题:如何处理高温环境下的安装?
    - 解决方案: 确保安装环境温度不超过85℃,并遵循推荐的温度曲线进行焊接,以避免材料性能下降。

    总结和推荐


    综上所述,FX8系列和FX8C系列连接器在高密度板载环境中表现出色,具备高堆叠高度、高共面性、内置引导结构、误插入预防和双连接选项等独特优势。这些特点使其成为汽车电子、通信设备和工业自动化等领域中的理想选择。考虑到其优异的技术参数和可靠性,我们强烈推荐使用这些产品。如果你的应用场景对连接器的性能有较高要求,特别是对于高密度和可靠性的需求,那么FX8系列和FX8C系列连接器将是你的最佳选择。

FX8C-80S-SV(71)参数

参数
针脚数 80pin
接合堆叠高度 5mm,6mm,7mm,9mm,11mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
板上高度 3.96mm
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX8C-80S-SV(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-80S-SV(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-80S-SV(71) FX8C-80S-SV(71)数据手册

FX8C-80S-SV(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 38.4499
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.44
直接购买
加入购物车
