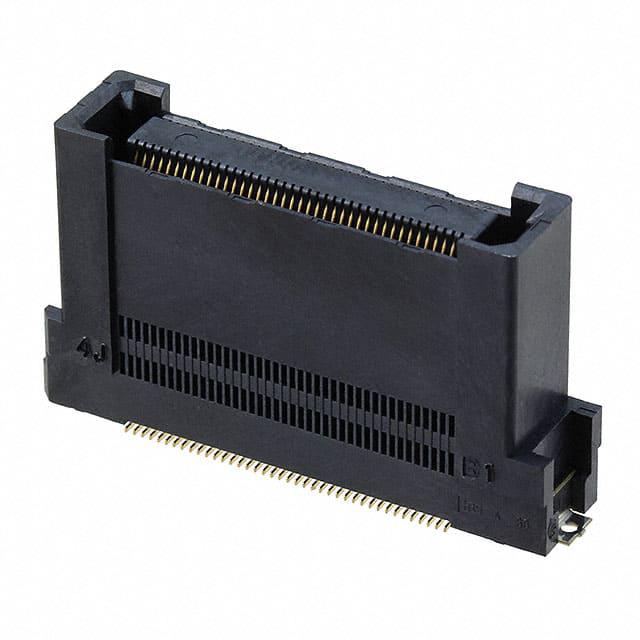

FX20-80S-0.5SV10

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 500μm 2 80pin 25mm,30mm 18.3mm SMD,P=0.5mm 贴片安装
供应商型号: H122380-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX20-80S-0.5SV10

FX20-80S-0.5SV10概述

    FX20 Series: 0.5mm Pitch Floating Stacking Board-to-Board Connector

    1. 产品简介


    FX20系列是一款专为板对板连接而设计的浮置堆叠式连接器。该系列连接器具有0.5mm的间距,主要功能包括信号传输和电源供应。它广泛应用于通讯设备、计算机、工业控制设备、消费电子等领域。

    2. 技术参数


    - 连接类型: 堆叠连接
    - 位置数: 40、60、80、100、120、140
    - 浮动范围:
    - X方向: ±0.6至±0.8mm
    - Y方向: ±0.6mm
    - 电流容量: 0.5A/针
    - 有效接触长度: 1.5mm
    - 工作温度范围: -55°C至+85°C
    - 存储温度范围: -10°C至+60°C
    - 绝缘电阻: 100MΩ最小(直流100V测量)
    - 耐电压: 交流150V持续1分钟无闪络及绝缘击穿
    - 插拔寿命: 50次插拔后接触电阻变化不大于20mΩ

    3. 产品特点和优势


    - 可靠的接触设计: 双簧片接触设计确保了高可靠性。
    - 浮动范围大: 可以承受±0.6至±0.8mm的横向偏移,适用于各种复杂的安装条件。
    - 适应性强: 无图案区域限制,支持自动装配。
    - 自对准和自导向: 内置导柱使连接器能够安全地自对准。

    4. 应用案例和使用建议


    - 应用案例: 该连接器适用于通讯设备、计算机和工业控制设备等场合,特别是在需要高可靠性和复杂安装条件的应用中。
    - 使用建议: 在进行插拔操作时,避免施加过大的力量,以免损坏连接器。对于特殊安装环境,建议使用图中标注的点作为支点,以减少力矩对连接器的影响。

    5. 兼容性和支持


    - 兼容性: 该连接器支持多种型号和配置,可与其他符合标准的电子元器件配合使用。
    - 支持: 厂商提供详细的技术文档和支持服务,确保用户在使用过程中得到必要的帮助。

    6. 常见问题与解决方案


    - 问题: 插拔过程中出现接触不良
    - 解决方案: 确保正确的插入方向和力度,遵循厂商提供的指导手册。
    - 问题: 温度变化导致的接触电阻变化
    - 解决方案: 选择符合要求的工作温度范围内的使用条件,定期检查和维护连接器。

    7. 总结和推荐


    FX20系列连接器以其高可靠性和广泛的适用性,在多个行业中表现出色。特别是其大浮动范围和双簧片接触设计使其在恶劣环境下依然能保持稳定的连接。综合考虑其特点和优势,强烈推荐在高可靠性要求的应用场景中使用。

FX20-80S-0.5SV10参数

参数
间距 500μm
排数 2
触头镀层 -
板上高度 18.3mm
针脚数 80pin
接合堆叠高度 25mm,30mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX20-80S-0.5SV10厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX20-80S-0.5SV10数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX20-80S-0.5SV10 FX20-80S-0.5SV10数据手册

FX20-80S-0.5SV10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.94 ¥ 50.193
10+ $ 4.861 ¥ 40.6802
60+ $ 4.2836 ¥ 35.8482
120+ $ 4.0791 ¥ 34.1366
300+ $ 3.8237 ¥ 31.9993
540+ $ 3.6684 ¥ 30.6999
1020+ $ 3.5075 ¥ 29.3538
2520+ $ 3.291 ¥ 27.5413
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.19
直接购买
加入购物车
