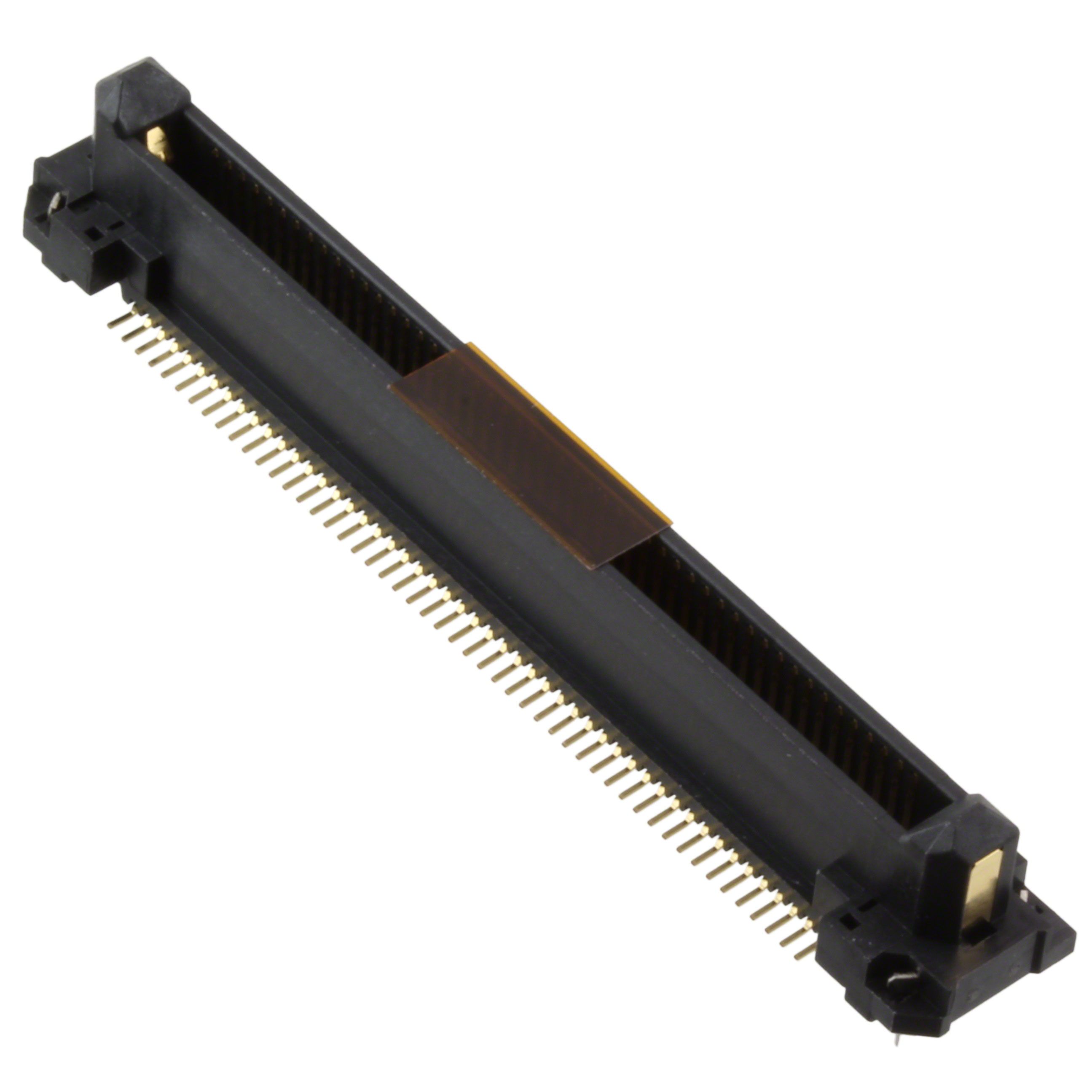

FX18-100P-0.8SV

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 800μm 2 100pin 15mm,20mm 8.65mm 100nm 金 SMD,P=0.8mm 贴片安装
供应商型号: FX18-100P-0.8SV
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX18-100P-0.8SV

FX18-100P-0.8SV概述

    FX18系列高密度高速传输连接器

    产品简介


    FX18系列是一种适用于PCB连接的高速传输连接器,具备0.8毫米的紧凑间距设计。该系列支持多种连接类型,如平行连接、直角连接和共面连接,适用于各种工业自动化设备、通信设备、计算机、网络和服务器等领域。通过独特的多用途接触点设计,FX18系列提供了卓越的性能和可靠性,确保在高频率传输下保持稳定的信号传输质量。

    技术参数


    - 接触间距: 0.8毫米
    - 连接类型: 平行连接、直角连接、共面连接(高度范围:10到45毫米)
    - 接触数: 40, 60, 80, 100, 120, 140
    - 接触材料: 磷青铜,铜合金
    - 镀层: 信号接触部分镀金,安装部分镀金或纯锡
    - 额定电流: 信号接触部分0.5安培,多用途接触部分3安培
    - 额定电压: 交流100伏特
    - 工作温度范围: -55°C至85°C
    - 储存温度范围: -10°C至60°C

    产品特点和优势


    - 增强接地连接: 利用两侧的导向销提供卓越的接地效果,减少电磁干扰。
    - 多功能接触点: 导向销不仅作为多用途接触点,还用于精准对齐。
    - 耐受过载力: 结构设计能有效防止过度对接造成的损害,并提供稳定支持。
    - 简化对接: 引导设计使得对接操作更加简便,并防止错误对接。
    - 高速传输性能: 满足IEEE 802.3ap标准的10 Gbps传输协议要求,确保低插入损耗、低串扰和良好的回波损耗特性。

    应用案例和使用建议


    - 汽车应用: 在可靠性要求极高的汽车环境中,推荐使用FX18系列进行车载通信模块的连接。
    - 工业控制: 对于需要高精度、高速度传输的应用,如工业机器人或自动化设备中的数据传输,FX18系列能够胜任。
    - 电信和网络设备: 适用于数据中心交换机、路由器和服务器的内部连接,以实现高效的数据传输。
    使用建议:
    - 为确保最佳性能,对接前应确认接触件之间的准确对准。
    - 定期检查连接状态,确保长时间运行下的稳定性和可靠性。

    兼容性和支持


    - 兼容性: FX18系列与多种PCB设计兼容,可以灵活应用于不同类型的设备中。
    - 支持和维护: Hirose Electric公司提供了详尽的技术支持文档,帮助用户更好地理解和使用产品。对于任何技术问题,都可以联系当地代表获取帮助。

    常见问题与解决方案


    - 问题: 接触电阻不稳定
    - 解决方法: 检查接触面是否有氧化或污染,确保接触部分清洁。
    - 问题: 插拔时出现噪音
    - 解决方法: 确认对接方向正确,同时检查导向销是否磨损或损坏。
    - 问题: 过载导致损坏
    - 解决方法: 避免超过额定电流值,确保正确的电流分布。

    总结和推荐


    FX18系列连接器凭借其紧凑的设计、高效的传输性能和出色的可靠性,在各类高速传输应用中表现出色。无论是工业控制、电信还是网络设备,该系列产品都能提供卓越的性能。我们强烈推荐在需要高速、可靠传输的应用场合使用FX18系列连接器,以提升系统的整体性能和稳定性。

FX18-100P-0.8SV参数

参数
板上高度 8.65mm
针脚数 100pin
接合堆叠高度 15mm,20mm
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
