FX18-80P-0.8SV

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.8mm间距80p双排排针 板对板连接器, FunctionMAX FX18系列, 直角, 表面
供应商型号: 14M-FX18-80P-0.8SV
供应商: 云汉优选
标准整包数: 1

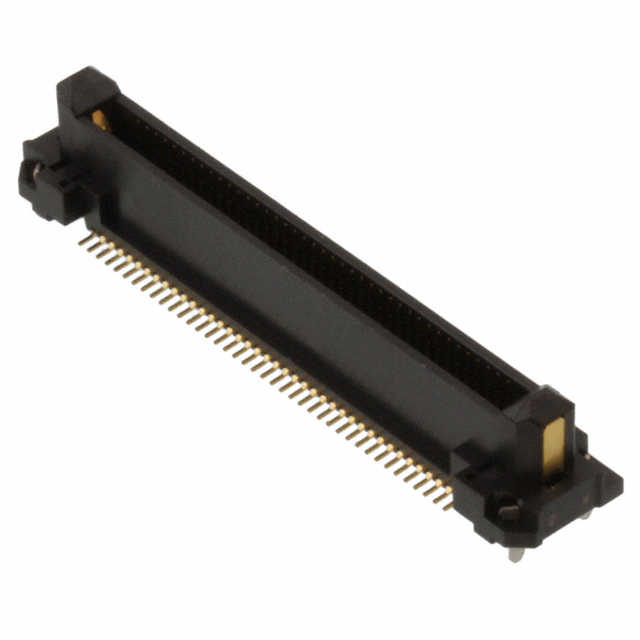

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX18-80P-0.8SV

FX18-80P-0.8SV概述

    高速传输0.8毫米间距连接器:FX18系列

    产品简介


    FX18系列是专门为PCB连接设计的高速传输0.8毫米间距连接器。这类连接器主要用于需要高效信号传输和高可靠性要求的应用场景,例如汽车、工业自动化等领域。FX18系列具备多种连接类型和接触数量选择,能够满足不同应用场景的需求。

    技术参数


    - 连接类型:共面型、直角型和平行型(高度:10至45毫米)
    - 接触数量:40、60、80、100、120、140个接触点
    - 材质:
    - 信号接触部分采用磷青铜,并镀金。
    - 多功能接触部分采用磷青铜,并镀金。
    - 直头连接器的接触部分镀金,安装部分镀纯锡。
    - 额定电流:信号接触部分为0.5安培(每接触点),多功能接触部分为3.0安培。
    - 额定电压:交流100伏特。
    - 操作温度范围:-55°C至85°C。
    - 存储温度范围:-10°C至60°C。

    产品特点和优势


    1. 增强接地连接:通过两侧导轨提供多用途接触结构,增强接地连接效果。
    2. 多功能接触结构:可用于电源线(最大3安培/线)。
    3. 高稳定性:具备反向插接防止机制,并能够承受过度插合力。
    4. 高速传输特性:插入损耗与串扰比(ICR)符合IEEE802.3ap 10 Gbps传输标准。
    5. 阻抗匹配:在Tr = 35ps的时间内,接触结构匹配100欧姆±10%差分阻抗。

    应用案例和使用建议


    - 汽车应用:FX18系列特别适合汽车应用,因其具备高可靠性和高速传输能力。例如,在自动驾驶系统中用于传感器和控制模块之间的连接。
    - 工业自动化:适用于工厂自动化设备中的高速信号传输,如PLC控制板和机器视觉系统的连接。
    使用建议:
    - 确保正确的接地连接,以提高信号传输的稳定性和可靠性。
    - 在组装过程中,注意对准结构,避免逆向插接。

    兼容性和支持


    - 兼容性:FX18系列与相同规格的其他PCB连接器具有良好的兼容性。
    - 支持:HIROSE公司提供全面的技术支持和售后服务,包括产品选型、装配指导和故障排查等服务。

    常见问题与解决方案


    1. 接触不良:确保正确的接地连接,并检查是否有金属杂质或灰尘污染。
    2. 温度异常波动:使用耐温材料和合适的散热设计,保持操作温度在允许范围内。
    3. 插接力过大:选择适当的连接类型,并确保正确安装,减少额外的插接力。

    总结和推荐


    FX18系列作为一款高速传输的0.8毫米间距连接器,具备强大的功能和优异的性能,适用于各种严苛的应用环境。特别是其高可靠性、多功能接触结构和阻抗匹配能力,使其成为汽车和工业自动化领域的首选。强烈推荐在需要高性能和高可靠性的应用场景中使用该系列产品。

FX18-80P-0.8SV参数

参数
间距 800μm
排数 2
触头镀层
板上高度 8.65mm
针脚数 80pin
接合堆叠高度 15mm,20mm
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
长*宽*高 43.9mm(长度)*7.8mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX18-80P-0.8SV厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX18-80P-0.8SV数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX18-80P-0.8SV FX18-80P-0.8SV数据手册

FX18-80P-0.8SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.311
10+ ¥ 21.7861
30+ ¥ 19.1293
100+ ¥ 18.5979
300+ ¥ 17.886
1000+ ¥ 17.365
库存: 792
起订量: 1 增量: 700
交货地:
最小起订量为:1
合计: ¥ 24.31
