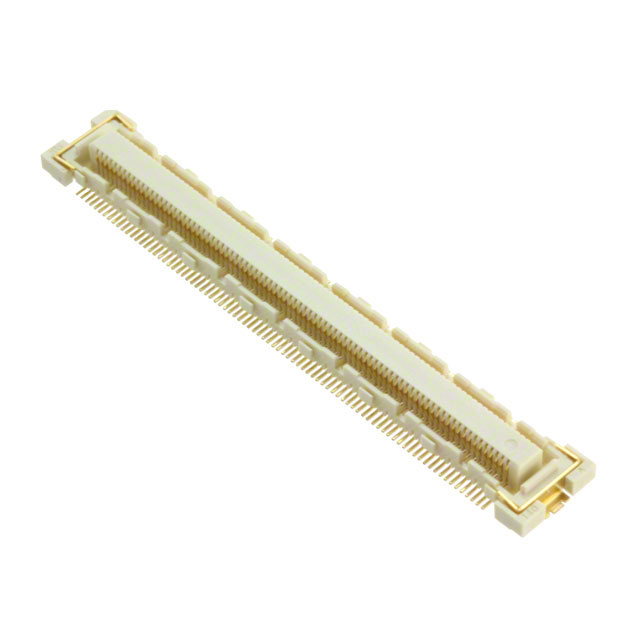

FX10A-168S-SV

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 500μm 2 168pin 4mm,5mm 3.2mm 100nm 金 SMD,P=0.5mm 贴片安装 49.1mm(长度)*7.3mm(高度)
供应商型号: FX10A-168S-SV
供应商: 国内现货
标准整包数: 1000
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX10A-168S-SV

FX10A-168S-SV概述


    产品简介


    FX10系列 15+Gbps 0.5mm间距堆叠连接器
    FX10系列是一款高密度、高速传输的堆叠连接器,适用于长距离DWDM(密集波分复用)传输模块。它提供了0.5mm的信号接触间距,能够在更小的物理空间内集成更多的信号接触点。这些连接器特别适合用于需要高度可靠性和稳定性的应用领域,如电信、数据中心及高端计算设备等。

    技术参数


    - 接触间距:0.5mm
    - 堆叠高度:2件型:4到8mm;3件型:8到13mm
    - 接触数量:
    - 带接地板:80/100/120/140
    - 不带接地板:96/120/144/168
    - 电气接口:符合OIF 100G长距DWDM传输模块标准(MSA-100GLH)
    - 插入损耗-串扰比(ICR):满足IEEE 802.3ap标准,针对15+Gbps进行调整
    - 差分阻抗:85Ω和100Ω配置可选
    - 额定电流:0.3A
    - 工作温度范围:-55°C至85°C
    - 额定电压:50V AC
    - 湿度范围:相对湿度最大95%(无冷凝)

    产品特点和优势


    FX10系列连接器具有以下显著特点和优势:
    - 高密度设计:通过0.5mm的信号接触间距,提供紧凑的结构,减少了电路板上的占用空间。
    - 接地板选项:用户可以选择带有接地板或不带接地板的版本。不带接地板的版本通过移除接地板并增加信号接触来提升灵活性。
    - 独特的浮动系统:独特的三件浮动系统确保高速信号的平稳传输,允许多个连接器安装在同一块电路板上(对准误差范围:±0.3mm)。
    - 高性能信号完整性:FX10系列通过优化设计实现了低插入损耗和低串扰,能够支持15+Gbps的高速数据传输。

    应用案例和使用建议


    应用案例:
    - 电信设备:用于长距离光通信网络中的光模块连接。
    - 数据中心:作为服务器和交换机之间的高速数据连接。
    - 计算设备:适用于高性能计算平台内的板间互联。
    使用建议:
    - 在高可靠性要求的应用环境中,例如汽车领域,建议联系制造商获取更多详细信息。
    - 确保电路板设计符合推荐的布局尺寸(金属掩模),以防止金属掩模厚度超出规定值。

    兼容性和支持


    FX10系列连接器提供了多种不同的包装选项,包括托盘和卷带包装,方便用户选择最适合的封装方式。制造商还提供详尽的技术支持文档,帮助客户正确安装和维护这些连接器。

    常见问题与解决方案


    常见问题与解决方案:
    - Q:如何处理高湿度环境下的使用?
    - A: 使用时确保电路板处于相对湿度不超过95%(无冷凝)的环境中,并根据需要进行适当的防护措施。

    - Q:如何处理振动和冲击对连接器的影响?
    - A: 在极端环境条件下,确保振动和冲击测试达到制造商规定的标准,从而确保连接器的长期稳定性。

    总结和推荐


    综合评估:
    FX10系列连接器凭借其紧凑的设计、出色的电气性能和卓越的可靠性,在众多应用场合中展现出了强大的竞争力。特别是其在高速数据传输领域的出色表现,使其成为电信、数据中心等领域的理想选择。
    推荐使用:
    对于需要在紧凑空间内实现高密度高速数据传输的应用,我们强烈推荐使用FX10系列连接器。其卓越的性能和广泛的适用范围,使其在多个领域都能发挥重要作用。

FX10A-168S-SV参数

参数
针脚数 168pin
接合堆叠高度 4mm,5mm
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.2mm
长*宽*高 49.1mm(长度)*7.3mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
