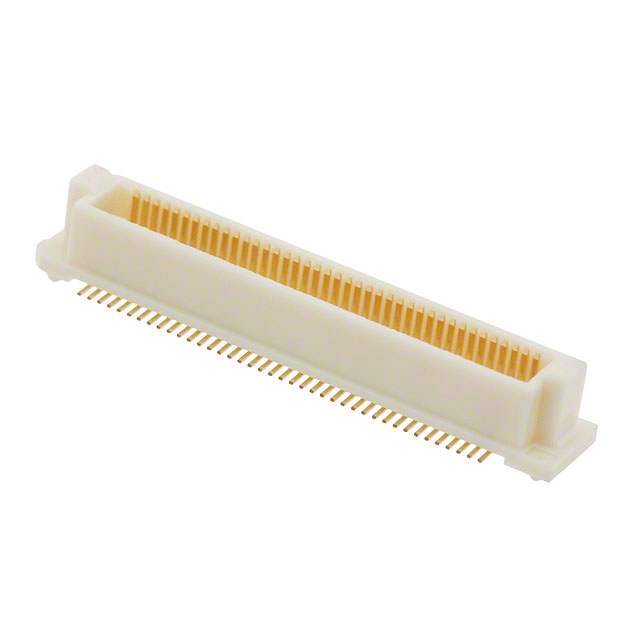

FX8C-80S-SV5(71)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 80pin 10mm,11mm,12mm,14mm,16mm 8.95mm 金 SMD,P=0.6mm 贴片安装
供应商型号: CSJ-ST66394467
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-80S-SV5(71)

FX8C-80S-SV5(71)概述


    产品简介


    FX8/FX8C系列连接器 是一款高性能的板对板连接器,适用于多种工业和消费电子应用。其特点在于可堆叠高度范围为3mm至16mm,适用于需要高度灵活性和可靠性的场合。这些连接器具有极低的接触电阻、高绝缘强度和优良的抗振动性能,适合用于汽车、工业控制、通信设备等多个领域。

    技术参数


    以下是FX8/FX8C系列连接器的主要技术规格:
    - 额定电流: 0.4A
    - 额定电压: AC 100V
    - 操作温度范围: -55°C 至 +85°C
    - 操作湿度范围: 40% 至 80%
    - 存储温度范围: -10°C 至 +60°C
    - 存储湿度范围: 40% 至 70%
    - 接触电阻: 最大55mΩ(在100mA测试条件下)
    - 绝缘电阻: 最小100MΩ(在250V直流条件下)
    - 耐压强度: 300V交流下无闪络或绝缘击穿(持续1分钟)
    - 振动防护: 在10到55Hz频率范围内,半幅度为0.75mm,每个轴方向上进行10次循环测试
    - 湿热防护: 恒定状态下的接触电阻最大为100mΩ,绝缘电阻最小为100MΩ(96小时,40°C,湿度90%-95%)

    产品特点和优势


    1. 可堆叠高度: 3mm至16mm,提供了广泛的堆叠高度选择,能够适应不同的应用需求。
    2. 表面贴装兼容性: 焊盘平面度公差小于0.1mm,确保了与PCB的良好配合。
    3. 插接导向: 内置导向肋和倒角允许±0.6mm的错位,并确保轻松插入。
    4. 误插保护: 底部带有不同位置和直径的凸块,防止错误装配。
    5. 双连产品: 可以将两个相同的连接器通过中间的间隔件连接在一起,提高了组装的可靠性和准确性。

    应用案例和使用建议


    这些连接器广泛应用于汽车、工业自动化和电信等领域。例如,在汽车行业,它们可以用于车载导航系统和自动驾驶系统的内部连接;在工业控制领域,可用于机器视觉系统的连接;在通信设备中,用于数据中心内部的高速数据传输。
    使用建议:
    - 在高可靠性需求的应用中,如汽车和工业控制系统,建议联系供应商获取更详细的技术咨询和支持。
    - 为了保证可靠性和精确性,应使用螺钉或其他方法来固定两块电路板。

    兼容性和支持


    FX8/FX8C系列连接器与其他制造商的标准连接器不兼容,但它们都符合国际通用的连接标准。HIROSE公司提供了全面的支持服务,包括技术咨询、安装指导以及维修服务。

    常见问题与解决方案


    - 问题: 插头和插座在组装时出现电连续性中断。
    - 解决方案: 确保插头和插座之间没有超过0.2mm的间隙,并且使用适当的安装工具。
    - 问题: 连接器在高温环境下的性能下降。
    - 解决方案: 确认连接器的额定工作温度范围,并在高温环境下选择合适的散热措施。

    总结和推荐


    总体来说,FX8/FX8C系列连接器是一款高性能、高可靠性的板对板连接器,特别适合于要求高可靠性和良好电气性能的应用。其多样化的堆叠高度选项和坚固的设计使其成为汽车、工业控制和其他需要高可靠性的应用场景的理想选择。如果你的需求涉及高可靠性连接,这款连接器是一个非常值得考虑的选择。

FX8C-80S-SV5(71)参数

参数
针脚数 80pin
接合堆叠高度 10mm,11mm,12mm,14mm,16mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
板上高度 8.95mm
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX8C-80S-SV5(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-80S-SV5(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-80S-SV5(71) FX8C-80S-SV5(71)数据手册

FX8C-80S-SV5(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
