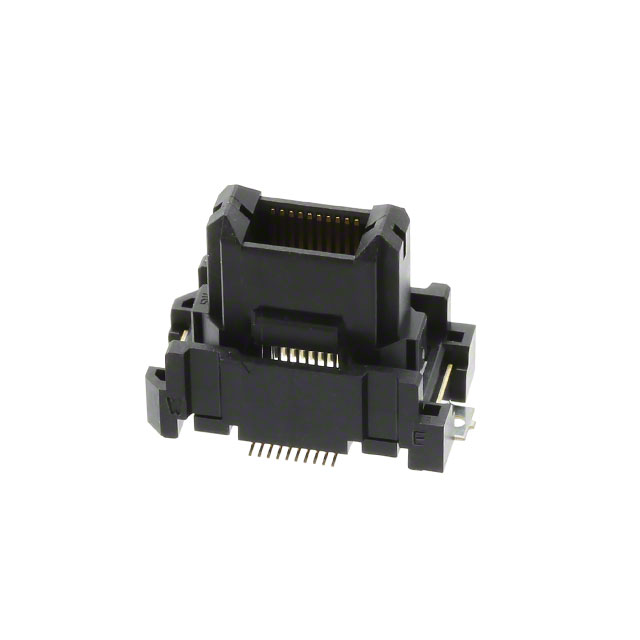

FX20-20P-0.5SV15

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距20p双排排针 板对板连接器, FunctionMAX FX20系列, 直角, 表面
供应商型号: 798-FX20-20P-0.5SV15
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX20-20P-0.5SV15

FX20-20P-0.5SV15概述

    FX20系列0.5mm间距浮动堆叠板对板连接器

    产品简介


    FX20系列是一款高可靠性、适用于高密度电路板连接的板对板连接器,具有0.5mm间距的特点。该系列产品提供多种位置数(如40、60、80、100、120和140位),能够满足不同设计需求。主要功能包括灵活的浮动力学设计、双梁接触设计以及广泛的自动安装能力,适用于各种工业和消费电子产品中。

    技术参数


    - 连接方式:堆叠式
    - 位置数:40、60、80、100、120、140
    - 浮动范围:X方向:±0.6至±0.8mm,Y方向:±0.6mm
    - 电流容量:每针0.5A
    - 有效接触长度:1.5mm
    - 工作温度范围:-55°C至+85°C
    - 储存温度范围:-10°C至+60°C
    - 材料:绝缘体为黑色聚酰胺树脂,接触件为镀金磷青铜

    产品特点和优势


    1. 双梁接触设计:确保可靠的电气连接。
    2. 大浮动范围:具备±0.6至±0.8mm的浮动能力,适用于组装过程中的微小偏移。
    3. 宽泛的自动安装能力:配备真空吸拾区域,易于自动化装配。
    4. 优秀的机械和环境耐久性:通过振动、冲击和湿度测试,确保在严苛环境中稳定工作。

    应用案例和使用建议


    - 工业控制:适用于自动化生产线中的信号传输。
    - 消费电子:可用于智能手机和平板电脑的内部连接。
    - 医疗设备:适用于需要高度可靠性的医疗仪器。
    使用建议:
    - 确保正确的极性连接,避免使用过度力量进行插拔操作。
    - 除了使用连接器外,还需要采取措施固定电路板,防止过度弯折导致损坏。
    - 使用时应遵循推荐的焊接温度曲线,以确保最佳焊接效果。

    兼容性和支持


    - FX20系列连接器具有广泛的兼容性,可与各种电路板设计匹配。
    - 厂商提供详尽的技术支持和维护文档,包括推荐的焊接温度曲线和清洁条件。

    常见问题与解决方案


    - 问题1:插拔时出现接触不良。
    - 解决方法:检查是否正确安装,并确保连接器处于正确的浮动范围内。

    - 问题2:焊接后出现焊点空洞。
    - 解决方法:调整焊接温度曲线,并确保使用的助焊剂和清洗剂不会残留在连接器表面。

    总结和推荐


    FX20系列0.5mm间距板对板连接器凭借其卓越的设计和广泛的适用性,成为市场上一款极具竞争力的产品。它不仅具备出色的电气性能,还能够在极端环境下保持稳定的工作状态。对于需要高密度、高可靠性连接的应用场合,FX20系列无疑是一个值得推荐的选择。

FX20-20P-0.5SV15参数

参数
板上高度 13.2mm
针脚数 20pin
接合堆叠高度 15mm,25mm
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX20-20P-0.5SV15厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX20-20P-0.5SV15数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX20-20P-0.5SV15 FX20-20P-0.5SV15数据手册

FX20-20P-0.5SV15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.933 ¥ 33.2338
10+ $ 3.069 ¥ 25.9331
25+ $ 2.519 ¥ 21.2856
540+ $ 2.3976 ¥ 19.697
1080+ $ 1.9005 ¥ 16.0592
库存: 871
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.23
直接购买
加入购物车
