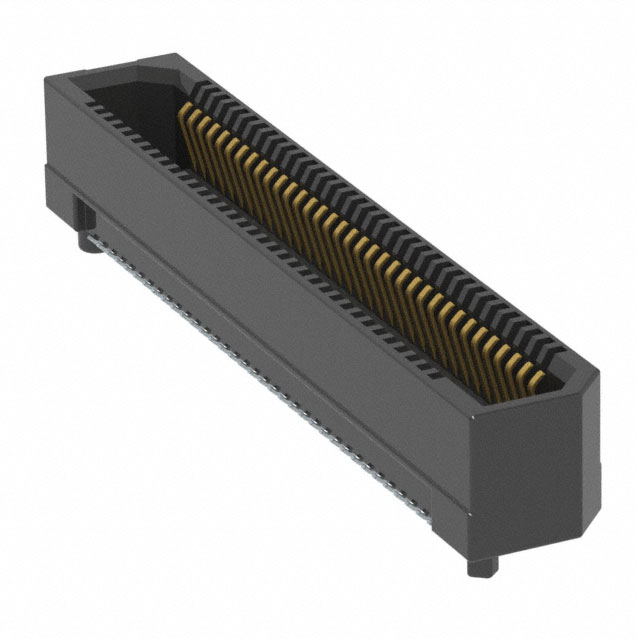

ER8-70S-0.8SV-5H

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.8mm间距70p双排排母 板对板, ER8系列, 直向, 表面贴装
供应商型号: 798-ER8-70S-0.8SV-5H
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ER8-70S-0.8SV-5H

ER8-70S-0.8SV-5H概述

    电子元器件产品技术手册解析

    产品简介


    本产品是HIROSE ELECTRIC CO., LTD.(广濑电机株式会社)推出的高性能连接器,特别适用于汽车设备及需要高可靠性的场合。这类连接器广泛应用于汽车电子系统,如车身控制模块、娱乐信息系统等,能够提供卓越的电气连接性能和稳定性。

    技术参数


    - 额定电流: 最大额定电流为3A/接触点
    - 工作电压: 交流电最大值为250V,直流电最大值为30V
    - 绝缘电阻: 不小于100MΩ
    - 耐压强度: 交流电为1000Vrms,持续时间为1分钟
    - 工作温度范围: -40°C至+85°C
    - 接触材料: 金镀层磷青铜触点
    - 材料与涂层: 外壳采用UL94V-0阻燃等级塑料,表面涂覆黑色哑光涂层
    - 操作寿命: 机械寿命不低于10000次插拔

    产品特点和优势


    - 高可靠性: 经过严格测试,保证在极端条件下也能保持稳定的电气连接。
    - 高耐用性: 使用寿命长达10000次插拔,确保长期使用无故障。
    - 易于安装和维护: 连接器设计简洁,便于组装和更换。
    - 环境适应性强: 能够承受-40°C至+85°C的工作温度范围,适合各种严苛环境下的使用。
    - 卓越的电气性能: 最大额定电流为3A/接触点,适用于需要大电流传输的应用场合。

    应用案例和使用建议


    - 应用案例: 该连接器被广泛应用在汽车的多种系统中,如车身控制模块、娱乐信息系统等。特别是在高温、振动频繁的环境中,该连接器表现出色。
    - 使用建议: 在使用过程中,应确保连接器安装位置稳固,避免在振动剧烈的地方使用。此外,建议定期检查连接器的物理状况,以确保其长期稳定工作。

    兼容性和支持


    - 兼容性: 本产品与标准的电子设备具有良好的兼容性,适用于多数汽车电子系统。
    - 支持和服务: 广濑电机提供全面的技术支持和售后服务,包括产品安装指导、技术咨询和保修服务。如有任何疑问或需求,请联系销售窗口。

    常见问题与解决方案


    1. 问题: 连接器安装后不稳定。
    - 解决方案: 确保连接器安装到位,并检查是否有误装或损坏的情况。

    2. 问题: 使用一段时间后出现接触不良现象。
    - 解决方案: 清洁连接器接口,并重新插拔确保接触良好。如仍然存在问题,建议联系技术支持进行进一步诊断。

    总结和推荐


    综上所述,广濑电机推出的这款高性能连接器在可靠性、耐用性和电气性能方面表现优异。无论是对于汽车制造商还是其他需要高可靠性连接器的应用场景,都是一个理想的选择。建议在需要高可靠性的电子系统中优先考虑使用此产品。

ER8-70S-0.8SV-5H参数

参数
接合堆叠高度 7mm,10mm
触头镀层厚度 760nm
类型 Outer Shroud Contacts,Receptacle
间距 800μm
排数 2
触头镀层
板上高度 5.35mm
针脚数 70pin
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
