首页  >  产品百科  >  FX8C-120P-SV6(91)

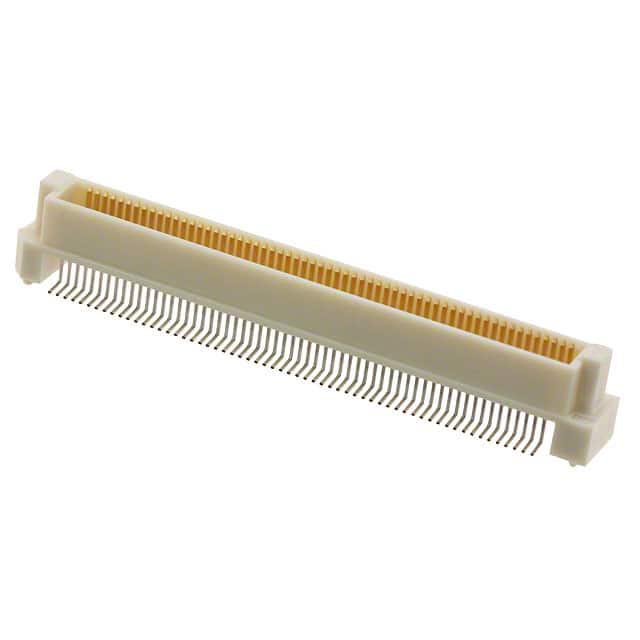

FX8C-120P-SV6(91)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 600μm 2 120pin 11mm,16mm 10.85mm 金 SMD,P=0.6mm 贴片安装 42.6mm(长度)*6.5mm(高度)
供应商型号: CSJ-ST48377570
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-120P-SV6(91)

FX8C-120P-SV6(91)概述


    产品简介


    产品类型:FX8系列和FX8C系列均为0.6mm间距的堆叠高度3mm至16mm的连接器。这两个系列的产品主要用于实现不同电路板之间的电气连接。
    主要功能:
    - 高度可调的堆叠高度(3mm至16mm);
    - 表面贴装共平面性(小于0.1mm);
    - 内置导向结构,允许±0.6mm的对准误差,确保易于插拔;
    - 防误插入设计,通过底部位置和直径不同的支柱来防止错误装配;
    - 可双连设计,用于增强两相同连接器同时安装时的可靠性和准确性。
    应用领域:
    - 广泛应用于汽车、工业自动化、通信设备、消费电子等领域。

    技术参数


    | 参数 | 规格 |

    | 绝缘电阻 | 最小1000兆欧(250V DC) |
    | 耐电压 | 无闪络或绝缘击穿(300V AC/1分钟) |
    | 接触电阻 | 最大45毫欧(100mA) |
    | 振动测试 | 无1微秒以上的电气断开(频率:10到55Hz,单振幅0.75mm,三个轴向各2小时) |
    | 温湿度 | 稳态接触电阻最大55毫欧;稳态绝缘电阻最小100兆欧(40°C,湿度90%至95%,96小时) |
    | 储存条件 | 工作温度范围:-55°C至+85°C;储存温度范围:-10°C至+60°C |
    | 湿度范围 | 工作湿度范围:-40%至80%;储存湿度范围:40%至70% |
    | 材料/表面处理 | 绝缘体:聚苯硫醚树脂,UL94V-0等级;触点:磷青铜,触点区域镀金,引脚区镀锡 |

    产品特点和优势


    1. 高度灵活性:FX8系列和FX8C系列均提供多种堆叠高度选择,满足不同应用需求。
    2. 高性能:在各种极端环境下仍能保持稳定的电气性能。
    3. 可靠性:内置的防误插入机制和导向结构大大提高了产品的可靠性。
    4. 适用广泛:特别适合要求高可靠性的应用,如汽车电子、工业控制等领域。

    应用案例和使用建议


    案例分析:
    - 在汽车应用中,为了确保长期使用的稳定性,推荐联系公司代表获取更多信息。
    - 在高温、高湿环境下使用时,需注意材料的老化和性能变化。
    使用建议:
    - 在装配过程中,务必确保电路板之间稳固固定。
    - 建议采用自动组装工艺,以提高生产效率。
    - 对于特殊用途,可以考虑定制化的设计和尺寸。

    兼容性和支持


    兼容性:
    - FX8系列和FX8C系列不互相兼容,需根据具体应用选择相应系列。
    - 连接器的包装形式包括托盘、管式和带式包装,具体可根据应用需求选择。
    支持:
    - 制造商提供详尽的技术支持和售后服务,以确保客户顺利使用产品。
    - 客户在使用过程中遇到任何问题,均可及时联系制造商获取帮助。

    常见问题与解决方案


    1. 问题:连接器无法正常插拔。
    解决方案:检查连接器和插座的清洁情况,确保无尘和无异物。
    2. 问题:长时间使用后接触电阻增加。
    解决方案:定期清洁连接器的触点部分,必要时更换新的连接器。
    3. 问题:在焊接过程中出现变形。
    解决方案:严格按照推荐的焊接温度曲线进行焊接,避免过热。

    总结和推荐


    综合评估:
    - FX8系列和FX8C系列连接器具有高度灵活性和广泛的适用范围,适用于需要高可靠性连接的应用场合。
    - 丰富的规格选项使其能够适应不同应用场景的需求。
    - 强大的技术支持和完善的售后服务保证了用户的使用体验。
    推荐意见:
    - 推荐使用:FX8系列和FX8C系列连接器因其高可靠性和广泛应用前景,在许多关键应用中表现出色。对于需要高度稳定性的电子产品,建议优先选用这些产品。

FX8C-120P-SV6(91)参数

参数
类型 Header,Outer Shroud Contacts
间距 600μm
排数 2
触头镀层
板上高度 10.85mm
针脚数 120pin
接合堆叠高度 11mm,16mm
触头镀层厚度 -
长*宽*高 42.6mm(长度)*6.5mm(高度)
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FX8C-120P-SV6(91)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-120P-SV6(91)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-120P-SV6(91) FX8C-120P-SV6(91)数据手册

FX8C-120P-SV6(91)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9151 ¥ 41.6305
库存: 364
起订量: 11 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.63
直接购买
