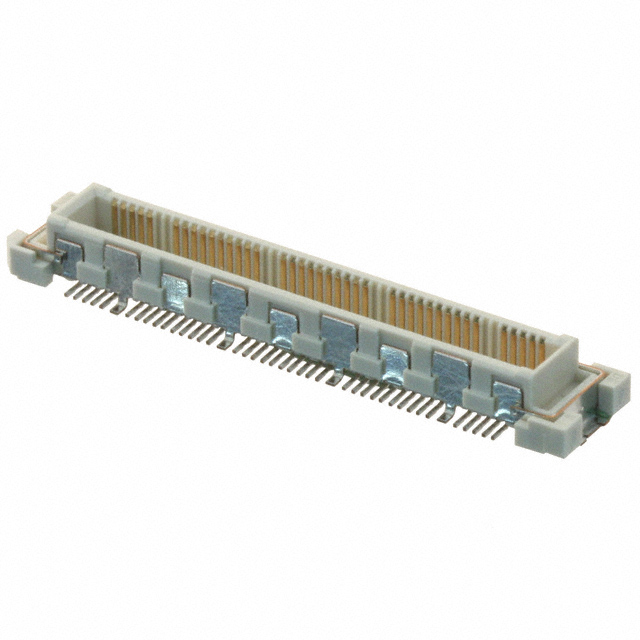

FX10B-80P/8-SV1(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 80pin 5mm 4.5mm 100nm 金 SMD,P=0.5mm 贴片安装
供应商型号: 2498754
供应商: element14
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX10B-80P/8-SV1(71)

FX10B-80P/8-SV1(71)概述

    # 高质量电子元器件产品技术手册解析

    1. 产品简介


    基本介绍
    本文介绍的产品为 Hirose Electric Co., Ltd. 生产的一款高性能电子连接器(HRS)。该连接器广泛应用于汽车、工业控制和通信设备等领域,以其卓越的可靠性、耐用性和灵活性著称。连接器主要功能在于实现电路之间的高效、稳定传输,同时确保长时间运行下的性能稳定。
    主要功能和应用领域
    - 主要功能:高密度接口设计,支持快速插拔和多重连接;优异的电气性能和信号完整性,适用于高频高速数据传输。
    - 应用领域:
    - 汽车电子系统(如自动驾驶、车载娱乐系统)。
    - 工业自动化设备(如机器人、数控机床)。
    - 通信设备(如交换机、路由器)。

    2. 技术参数


    以下是产品的主要技术规格:
    | 参数名称 | 规格范围 |

    | 接触点数量 | 2至100个 |
    | 接触电阻 | ≤5mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 耐电压 | AC 500V (1分钟) |
    | 工作温度 | -40℃ 至 +125℃ |
    | 插拔寿命 | ≥5000次循环 |
    | 材料 | UL94 V-0级阻燃材料 |
    | 接触镀层 | 镀金/镀锡混合 |
    支持的电气特性
    - 频率范围:DC 至 10GHz
    - 阻抗匹配:90Ω ±5%
    - 信号完整性:反射损耗<10dB
    工作环境
    - 环境湿度:10% 至 95%,无冷凝
    - 抗震性能:≥5G (5Hz-500Hz)

    3. 产品特点和优势


    独特功能和优势
    1. 高可靠性:采用优质材料及精密制造工艺,确保产品在恶劣环境下仍能正常运行。
    2. 模块化设计:支持多种规格组合,满足多样化需求。
    3. 耐久性强:插拔寿命高达5000次,远超行业标准。
    4. 信号完整性:通过优化设计,显著降低信号衰减和干扰,适合高频高速应用。
    这些特点使其成为汽车和工业领域的重要选择,尤其在对性能要求严苛的应用场景中表现出色。

    4. 应用案例和使用建议


    应用案例
    1. 汽车ADAS系统:该连接器被用于高级驾驶辅助系统的传感器接口,确保实时数据传输。
    2. 机器人控制系统:用于多轴运动控制模块间的通信连接。
    使用建议
    - 在高温环境下使用时,建议定期检查绝缘性能以确保安全运行。
    - 对于高速信号传输场景,优先考虑镀金接触面以提高导电效率。
    - 为延长使用寿命,避免频繁过度插拔。

    5. 兼容性和支持


    兼容性
    该连接器可与市面上主流的汽车电子设备和工业控制器兼容,具体型号需参考HRS图纸。
    支持和服务
    - Hirose提供24小时技术支持热线,解答用户疑问。
    - 提供完整的产品生命周期管理服务,包括安装指导和售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后信号中断 | 检查接触点是否有污物或损伤 |
    | 高温下工作不稳定 | 使用专用散热装置并调整安装位置 |
    | 插拔寿命低于预期 | 更换为镀金版本并确保正确安装方式 |

    7. 总结和推荐


    综合评估
    Hirose的这款连接器凭借其卓越的技术性能和可靠的设计,在汽车、工业和通信领域展现出了强大的市场竞争力。其高插拔寿命、优秀的信号完整性和良好的兼容性使其成为复杂应用场景的理想选择。
    是否推荐
    强烈推荐!如果您正在寻找一款能够在严苛环境中长期稳定运行的连接器,Hirose的产品无疑是最佳选择之一。对于追求高品质电子元器件的企业和个人用户来说,这款产品无疑是一个明智的投资。

    注:以上内容基于提供的技术手册信息整理而成,具体使用时请参考官方最新版文档和技术支持。

FX10B-80P/8-SV1(71)参数

参数
触头镀层
板上高度 4.5mm
针脚数 80pin
接合堆叠高度 5mm
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘
