FX20-140P-0.5SV15

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 140pin 15mm,25mm 13.2mm 100nm 金 SMD,P=0.5mm 贴片安装 47.4mm(长度)*9.5mm(高度)
供应商型号: 26M-FX20-140P-0.5SV15
供应商: 云汉优选
标准整包数: 1

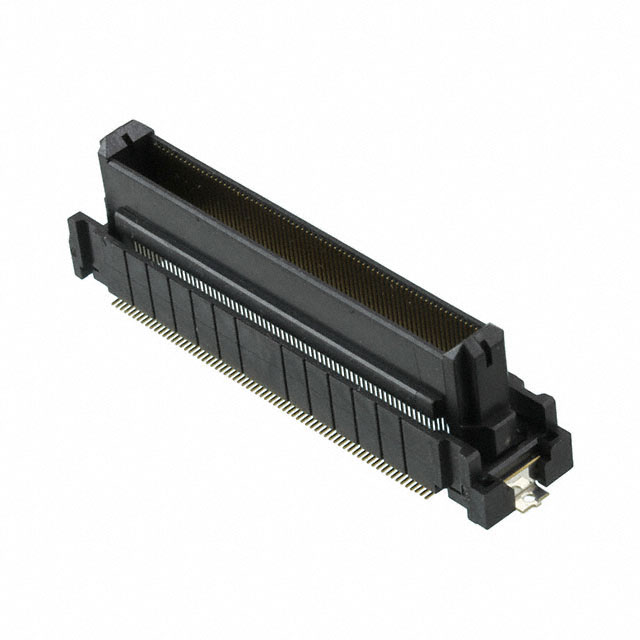

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX20-140P-0.5SV15

FX20-140P-0.5SV15概述


    产品简介


    FX20系列:0.5mm间距板对板连接器
    FX20系列是一种具有浮动结构的板对板连接器,适用于高密度电路设计,具备极小的间距(0.5mm),能够满足现代电子设备对紧凑空间和高性能的要求。该系列产品以其可靠的设计和广泛的适用性,成为汽车、工业控制和通信设备的理想选择。
    主要功能:
    - 实现板间信号传输。
    - 支持直角连接及垂直连接。
    - 浮动范围优化以适应装配误差。

    应用领域:
    - 汽车电子:例如车载导航系统、仪表盘显示等。
    - 工业控制:如自动化设备、机器人控制系统。
    - 通信设备:基站设备、交换机等。

    技术参数


    以下是FX20系列的技术规格摘要:
    | 参数名称 | 具体数值 |

    | 接触间距 | 0.5mm |
    | 针数 | 20, 40, 60, 80, 100, 120, 140 |
    | 浮动范围(X方向) | ±0.6~±0.8mm |
    | 浮动范围(Y方向) | ±0.6mm |
    | 电流容量 | 每针0.5A |
    | 有效对接长度 | 1.5mm |
    | 工作温度范围 | -55°C至85°C |
    | 储存温度范围 | -10°C至60°C |

    产品特点和优势


    独特功能:
    1. 双梁接触结构:确保高度可靠的电接触。
    2. 自对准和导向结构:内置导向柱帮助实现精确对接。
    3. 真空拾取区域:便于自动化组装。
    市场竞争力:
    - 广泛的应用范围:可应用于多种复杂环境中。
    - 高可靠性:经过严格的振动、冲击及高低温测试。
    - 易于安装:提供全面的PCB布局指南和包装方式。

    应用案例和使用建议


    应用案例:
    1. 汽车导航系统:由于需要应对车辆振动,FX20系列通过浮动设计提高了系统的稳定性。
    2. 工业控制设备:适用于需频繁拆装和环境恶劣的场景。
    使用建议:
    - 在安装过程中,确保连接器之间的最大间隙不超过1mm。
    - 使用正确的焊接温度曲线进行回流焊操作。
    - 若需要更大的浮动范围,请考虑更高的堆叠高度配置。

    兼容性和支持


    - 兼容性:FX20系列可与其他标准板对板连接器配合使用,具体型号需参照产品编号结构。
    - 支持服务:制造商提供了详尽的技术文档和技术支持服务,包括安装指南、维护说明以及常见问题解答。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确认对接时两者的C面或Δ标记对齐 |
    | 插拔后接触电阻增大 | 检查是否有污染物残留 |
    | 浮动范围超出预期 | 检查堆叠高度设置是否符合要求 |

    总结和推荐


    综合评估:
    - 优点:
    - 高度可靠的双梁接触设计。
    - 宽泛的工作温度范围适应性强。
    - 精确的自对准功能简化安装流程。
    - 缺点:
    - 对于某些特定高振动应用,可能需要额外加固措施。
    推荐结论:
    FX20系列是一款集高效性、稳定性和易用性于一体的板对板连接器,尤其适合需要高精度和高可靠性的场合。无论是工业控制还是消费电子领域,这款产品都能提供卓越的表现,强烈推荐给需要板间连接解决方案的工程师和设计师。

FX20-140P-0.5SV15参数

参数
间距 500μm
排数 2
触头镀层
板上高度 13.2mm
针脚数 140pin
接合堆叠高度 15mm,25mm
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
长*宽*高 47.4mm(长度)*9.5mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FX20-140P-0.5SV15厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX20-140P-0.5SV15数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX20-140P-0.5SV15 FX20-140P-0.5SV15数据手册

FX20-140P-0.5SV15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.617
10+ ¥ 29.3684
50+ ¥ 24.9851
100+ ¥ 23.25
库存: 36
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 35.61
