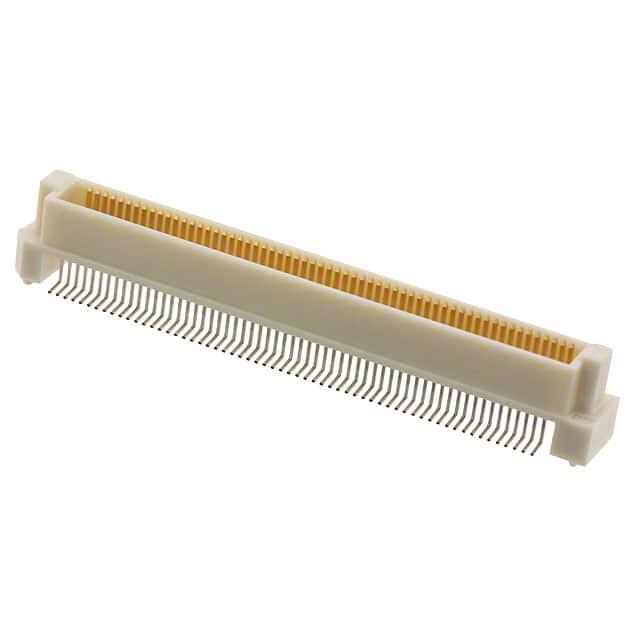

FX8C-120P-SV(91)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.6mm间距120p双排排针 板对板连接器, FunctionMAX FX8C系列, 直角, 表面
供应商型号: 6883450
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-120P-SV(91)

FX8C-120P-SV(91)概述

    高品质电子元器件产品技术手册:FX8/FX8C系列

    1. 产品简介


    产品类型:FX8/FX8C系列为0.6毫米间距堆叠高度为3毫米到16毫米的连接器,具有多种接触数和高度可选配置。
    主要功能:
    - 支持高堆叠高度(3毫米至16毫米)
    - 确保插拔过程的精确度和可靠性
    - 内置防误插设计
    - 双产品连接提高安装可靠性
    应用领域:广泛应用于汽车、工业控制、电信设备、医疗器械、仪器仪表等领域。

    2. 技术参数


    | 参数项 | 规格条件 |

    | 绝缘电阻 | ≥1000MΩ,250V DC |
    | 耐电压 | 无闪络或击穿现象,300V AC/1min |
    | 接触电阻 | ≤45mΩ(FX8),≤80mΩ(FX8C) |
    | 振动 | 无≥1μs的电断路,频率:10-55Hz,振幅:0.75mm,3轴向各2小时 |
    | 湿度(稳态) | 接触电阻:≤55mΩ,绝缘电阻:≥100MΩ,40°C 90%-95%RH持续96小时 |
    | 温度循环 | 接触电阻:≤55mΩ,绝缘电阻:≥100MΩ,重复5个温度循环:-55°C至85°C |
    | 插拔寿命 | 接触电阻:≤55mΩ,进行50次插拔后仍满足要求 |

    3. 产品特点和优势


    - 高堆叠灵活性:FX8/FX8C系列提供多种高度选择(3mm至16mm),适应各种应用场景的需求。
    - 精准对齐:内置引导肋条和倒角设计允许±0.6mm的错位校正,确保容易插拔。
    - 防误插设计:底部的定位销钉位置和直径不同,有效防止错误插入。
    - 增强的可靠性:可双产品连接,通过中间支架增强同步安装的可靠性和精度。
    - 高防护等级:具备出色的抗震和耐湿能力,适用于严苛的工作环境。

    4. 应用案例和使用建议


    案例分析:
    在汽车行业,FX8/FX8C系列连接器通常用于汽车内部线束连接,确保安全性和信号传输稳定性。
    使用建议:
    - 确保在插拔时的精确度,避免超过1.2mm的插合间隙。
    - 固定安装板时,确保使用适当支撑件以防止振动影响连接可靠性。
    - 在进行多次堆叠操作时,应考虑累积公差误差,建议预热后再进行焊接。

    5. 兼容性和支持


    - 与其他Hirose品牌的连接器具有良好的兼容性,但FX8系列和FX8C系列不相互兼容。
    - 厂商提供全面的技术支持和售后保障服务,用户可以通过官方渠道获得指导和维修帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中接触不良 | 检查插头和插座是否正确对齐;确认无任何杂物阻隔;重新进行焊接处理 |
    | 连接器出现接触电阻超标 | 检查是否存在表面氧化或脏污;更换插头或插座;必要时联系供应商获取技术支持 |
    | 堆叠时产生过大的公差 | 调整生产过程中的加工精度;选用更合适的连接器型号;检查并调整焊接工艺 |

    7. 总结和推荐


    总结:FX8/FX8C系列连接器凭借其高可靠性、精确性和多样化的高度配置,成为适用于多种复杂环境下的理想选择。它尤其适合需要高性能连接解决方案的应用场合。
    推荐:鉴于其优异的电气性能和耐用性,强烈推荐使用FX8/FX8C系列连接器。无论是大规模生产线还是特殊需求的项目,这些产品都能提供卓越的表现。

FX8C-120P-SV(91)参数

参数
间距 600μm
排数 2
触头镀层
板上高度 4.45mm
针脚数 120pin
接合堆叠高度 5mm,10mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FX8C-120P-SV(91)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-120P-SV(91)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-120P-SV(91) FX8C-120P-SV(91)数据手册

FX8C-120P-SV(91)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.2728
25+ ¥ 30.6551
100+ ¥ 29.7097
250+ ¥ 29.083
500+ ¥ 28.4457
库存: 30
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.27
