首页  >  产品百科  >  FX8C-100P-SV(71)

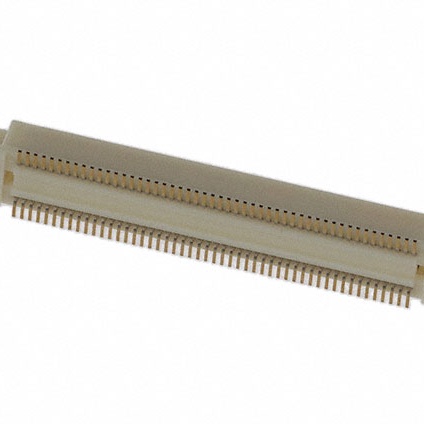

FX8C-100P-SV(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 600μm 2 100pin 5mm,10mm 4.45mm 金 贴片安装
供应商型号: CSJ-ST50359972
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-100P-SV(71)

FX8C-100P-SV(71)概述


    产品简介


    FX8/FX8C系列 0.6mm间距堆叠高度3mm至16mm连接器
    FX8系列和FX8C系列不互相匹配。
    FX8C系列
    - 堆叠高度:3.4mm至16mm(FX8系列)
    - 堆叠高度:5至16mm(FX8C系列)
    此系列产品适用于需要高可靠性的应用,例如汽车领域。如需更多信息,请联系公司代表。

    技术参数


    | 项目 | 规格 | 条件 |
    |
    | 绝缘电阻 | ≥1000 MΩ | 250V DC |
    | 耐压 | 无闪络或绝缘击穿 | 300V AC/1min |
    | 接触电阻 | ≤45 mΩ | 100mA |
    | 振动 | 无1μs以上电断开 | 频率:10至55Hz,振幅:0.75mm,三轴方向各2小时 |
    | 温湿度稳态 | 接触电阻≤55 mΩ | 绝缘电阻≥100 MΩ | 40°C,湿度90%-95%,96小时 |
    | 温度循环 | 接触电阻≤55 mΩ | 绝缘电阻≥100 MΩ | 循环5次 (-55°C至+85°C) |
    | 插拔次数 | 接触电阻≤55 mΩ | 50次插拔 |
    | 焊接耐热性 | 组件无影响 | 波峰焊:按推荐温度曲线;手动焊接:360°C,5秒 |
    | 额定电流 | 0.4A
    | 额定电压 | 100V AC
    | 工作温度范围 | -55°C至+85°C
    | 工作湿度范围 | 40%至80%
    | 存储温度范围 | -10°C至+60°C
    | 存储湿度范围 | 40%至70%

    产品特点和优势


    - 堆叠高度范围广泛:从3mm到16mm,适合不同高度的应用需求。
    - SMT共面公差小:SMT焊接区域共面公差小于0.1mm,确保高精度安装。
    - 内置导向肋和倒角:允许±0.6mm的错位,并确保轻松插拔。
    - 防误插入设计:底部导引脚位置和直径不同,防止错误装配。
    - 双连接产品选项:可增强双连接时的安装可靠性和准确性。

    应用案例和使用建议


    应用案例
    该连接器在汽车、工业控制和消费电子等多个领域都有广泛应用,特别是在要求高可靠性的应用场合。
    使用建议
    - 堆叠高度公差:在焊接过程中注意控制堆叠高度公差,确保焊接质量和连接可靠性。
    - 支持固定板:为了增加稳定性,使用螺钉或其他方式固定电路板。

    兼容性和支持


    - 兼容性:FX8系列和FX8C系列虽然都具有0.6mm间距,但不互相匹配,需根据具体应用选择合适的系列。
    - 技术支持:如有任何疑问或技术支持需求,可随时联系厂商代表获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查焊接质量并重新焊接 |
    | 插入时难以对齐 | 确保正确对齐导向肋和倒角 |
    | 接触电阻过高 | 检查连接器接触表面是否有污垢或氧化 |
    | 高温环境下的性能下降 | 选择更高等级的材料或优化散热措施 |

    总结和推荐


    FX8/FX8C系列连接器在设计上充分考虑了可靠性、灵活性和耐用性,广泛适用于各种高要求的应用场合。其高精度的SMT共面公差、内置导向结构和防误插入设计使它们在市场上具有较强的竞争力。对于需要高可靠性连接的应用,该产品是一个理想的选择。
    总体而言,鉴于其卓越的技术性能和多方面的优势,强烈推荐使用FX8/FX8C系列连接器。

FX8C-100P-SV(71)参数

参数
排数 2
触头镀层
板上高度 4.45mm
针脚数 100pin
接合堆叠高度 5mm,10mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
间距 600μm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX8C-100P-SV(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-100P-SV(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-100P-SV(71) FX8C-100P-SV(71)数据手册

FX8C-100P-SV(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
