首页  >  产品百科  >  U.FL-2LPHF6-068N1T-A-200

U.FL-2LPHF6-068N1T-A-200

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述: Cable Assembly 0.2m 32AWG U.FL to U.FL PL-PL Bag
供应商型号: U.FL-2LPHF6-068N1T-A-200
供应商: 云汉优选
标准整包数: 1

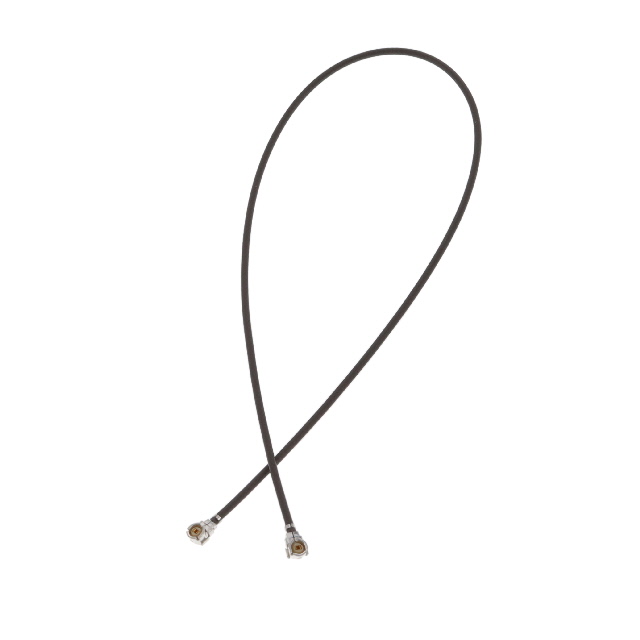

HIROSE ELECTRIC 同轴线缆 U.FL-2LPHF6-068N1T-A-200

U.FL-2LPHF6-068N1T-A-200概述

    U.FL 系列超小型表面贴装同轴连接器

    产品简介


    U.FL 系列是一种超小型表面贴装同轴连接器,适用于频率范围从直流到6GHz的应用。这些连接器设计用于需要高可靠性的场合,如汽车电子系统、医疗设备及通信设备。它们具有多种尺寸和高度选择,能够满足不同应用需求。

    技术参数


    - 阻抗:50Ω
    - 频率范围:直流至6GHz
    - 工作温度范围:-40℃至+90℃
    - 存储温度范围:-30℃至+70℃
    - 绝缘电阻:最小500MΩ(100V DC)
    - 耐电压:无闪络或击穿(200V AC / 1分钟)
    - 驻波比(VSWR):
    - 直至3GHz:最大1.3
    - 3GHz至6GHz:最大1.35至1.5
    - 耐用性:插拔次数最多可达30次
    - 振动测试:无电气中断,频率10至100Hz,加速度59m/s²
    - 冲击测试:加速度735m/s²,11ms半正弦波形,沿3个轴进行3次
    - 湿度测试:96小时,温度40℃,湿度95%
    - 温度循环测试:5个周期,每个周期60分钟
    - 盐雾测试:5%盐水溶液,48小时

    产品特点和优势


    1. 高频率性能:最高可支持至6GHz,适用于多种微型设备。
    2. 小体积:插座占用面积仅为7.7mm²,轻巧紧凑。
    3. 可靠性高:通过了严格的振动、冲击和湿度测试,确保长期稳定运行。
    4. 自动装配:采用带卷封装,可配合自动化装配设备。
    5. 兼容性强:支持不同直径的电缆,满足各种应用需求。

    应用案例和使用建议


    - 汽车行业:可用于车载天线系统,确保高频信号传输的稳定性。
    - 医疗设备:适用于医疗监测设备,需要极高的可靠性和抗干扰能力。
    - 通信设备:可用于无线通信模块,提供稳定可靠的信号连接。
    使用建议:
    - 在高温或高湿度环境中使用时,定期检查连接器的状态,确保无腐蚀现象。
    - 操作时应注意避免过载电缆,以防止损坏连接器。

    兼容性和支持


    U.FL系列连接器与多种电缆兼容,支持不同直径的电缆。制造商提供详细的安装指南和技术支持,帮助用户正确安装和使用。

    常见问题与解决方案


    - 问题一:连接器接触不良。
    - 解决方案:检查是否有灰尘或杂质进入连接器内部,必要时使用专用工具清理。
    - 问题二:电缆传输损耗大。
    - 解决方案:确认电缆型号是否符合要求,必要时更换合适的电缆。
    - 问题三:插拔时困难。
    - 解决方案:使用专用插拔工具,确保正确的操作方式。

    总结和推荐


    U.FL系列超小型表面贴装同轴连接器具有出色的高频率性能、小体积、高可靠性和广泛的应用兼容性,适用于需要极高稳定性和抗干扰能力的应用场景。对于追求高性能的电子设备,强烈推荐使用U.FL系列连接器。

U.FL-2LPHF6-068N1T-A-200参数

参数
长*宽*高 200mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

U.FL-2LPHF6-068N1T-A-200厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LPHF6-068N1T-A-200数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LPHF6-068N1T-A-200 U.FL-2LPHF6-068N1T-A-200数据手册

U.FL-2LPHF6-068N1T-A-200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 7.9375
20+ ¥ 7.747
1000+ ¥ 7.493
库存: 20
起订量: 10 增量: 100
交货地:
最小起订量为:10
合计: ¥ 79.37
