080-0001

产品分类: 同轴线缆
厂牌: LAIRD
产品描述: Cable Assembly Coaxial 0.105m U.FL to SMA M-F Bulk
供应商型号: 2324836
供应商: 海外现货
标准整包数: 1
LAIRD 同轴线缆 080-0001

080-0001概述


    产品简介


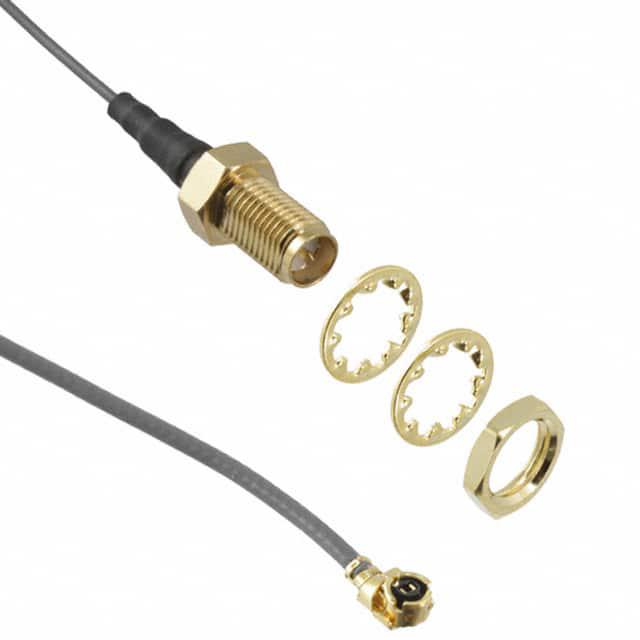

    本产品是一款U.FL到反极性SMA公头直角电缆组件,型号为080-0001。该电缆总长105毫米,采用直径为1.13毫米的同轴电缆,一端连接U.FL连接器,另一端则配备反极性SMA公头直角接头。该电缆适用于各种高频信号传输场合,如无线通信、雷达系统及医疗设备等领域,提供稳定的信号传输性能和广泛的频率覆盖范围。

    技术参数


    | 参数 | 值 |

    | 频率范围 | DC至6GHz |
    | 特性阻抗 | 50欧姆 |
    | 工作温度 | -40°C至+85°C |
    | 额定电压 | 交流60V |
    | 接触电阻 | 20毫欧姆(信号和接地) |
    | 耐电压 | 交流200V |
    | 绝缘电阻 | 500兆欧姆(直流100V) |
    | VSWR | <1.2:1 @ 900MHz
    <1.4:1 @ 2400MHz
    <2.0:1 @ 4900MHz
    <2.0:1 @ 5900MHz |
    | 插入损耗 | <0.4dB @ 900MHz
    <0.7dB @ 2400MHz
    <1.5dB @ 4900MHz
    <2.0dB @ 5900MHz |
    | 弯曲半径 | 6.8毫米(最小) |

    产品特点和优势


    - 广泛适用性:该电缆能够覆盖从直流到6GHz的宽频段,适用于多种高频信号传输需求。
    - 高稳定性:优良的接触电阻和耐电压设计确保了长期稳定的信号传输性能。
    - 温度适应性强:能够在极端温度环境下(-40°C至+85°C)保持高效工作,适用于恶劣环境下的应用。
    - 易于安装:提供明确的面板开孔建议和物理尺寸信息,方便客户快速安装。
    - 高性能插损:低插入损耗设计,确保信号传输质量不受影响。

    应用案例和使用建议


    应用案例
    - 无线通信基站:用于无线通信系统的天线连接。
    - 医疗成像设备:作为高频信号传输组件,保证影像清晰度和传输速度。
    - 雷达系统:在复杂环境中保持信号稳定传输,确保雷达系统的正常运行。
    使用建议
    - 在安装过程中,确保正确安装U.FL和RP SMA接口,避免过度弯曲导致性能下降。
    - 根据物理尺寸图进行精确安装,确保面板开孔符合规范。
    - 定期检查连接部位是否松动,以维持最佳传输效果。

    兼容性和支持


    - 兼容性:该电缆组件与各类支持U.FL和RP SMA接口的高频设备兼容。
    - 技术支持:如果需要技术支持,可访问论坛.lsr.com获取帮助,或直接联系LSR的技术支持团队。

    常见问题与解决方案


    1. 问题:电缆传输信号时出现明显干扰。
    - 解决方案:检查安装是否正确,确保弯曲半径大于等于6.8毫米;同时确认周围是否有电磁干扰源,必要时采取屏蔽措施。
    2. 问题:电缆在使用过程中接触不良。
    - 解决方案:重新紧固U.FL和RP SMA接口的连接,并确保所有连接部位无松动现象。
    3. 问题:信号传输衰减严重。
    - 解决方案:检查电缆是否有物理损伤,如过度弯曲或磨损;若无物理损伤,则可能需要更换新的电缆组件。

    总结和推荐


    总体来看,这款U.FL到反极性SMA公头直角电缆组件凭借其广泛适用性、高性能和稳定性,在高频信号传输领域表现出色。无论是无线通信、医疗设备还是雷达系统,都能满足用户的严苛要求。因此,我们强烈推荐使用这款产品以提升您的设备性能和可靠性。

080-0001参数

参数
长*宽*高 105mm(长度)
应用等级 工业级
零件状态 在售
包装方式 袋装

080-0001厂商介绍

Laird开发和制造用于电子设备的电磁屏蔽、吸波、导热界面和热管理材料。公司为汽车、通信、消费和工业电子产品提供材料设计、测试与定制制造支持。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Laird 相关型号,如 MI0603J601R-10、HI1206T161R-10、MI0805J102R-10、HI1206T500R-10 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

080-0001数据手册

厂牌 PDF简要描述 下载
LAIRD 同轴线缆 LAIRD 080-0001 080-0001数据手册

080-0001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.3555
5+ ¥ 68.3555
10+ ¥ 60.1529
50+ ¥ 60.1529
100+ ¥ 59.0592
250+ ¥ 59.0592
库存: 70
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.35
