U.FL-2LPHF6-04N1TV-A-35

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: U.FL-2LPHF6-04N1TV-A-35
供应商: 云汉优选
标准整包数: 1

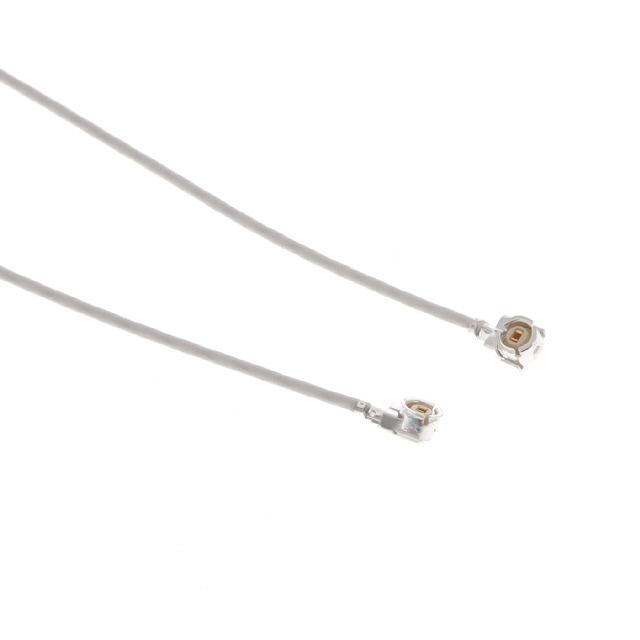

HIROSE ELECTRIC 同轴线缆 U.FL-2LPHF6-04N1TV-A-35

U.FL-2LPHF6-04N1TV-A-35概述


    产品简介


    U.FL系列是超小型表面贴装同轴连接器,具有1.9毫米、2.3毫米和2.4毫米的最大结合高度。该系列产品适用于各种微小设备的高频率要求,主要应用于汽车、通信、航空航天等多个领域。

    技术参数


    - 额定阻抗:50欧姆
    - 频率范围:直流到6GHz
    - 工作温度范围:-40℃至+90℃
    - 存储温度范围:-30℃至+70℃
    - 接触电阻:中心最大20毫欧,外壳最大10毫欧
    - 绝缘电阻:最小500兆欧(施加100伏直流电)
    - 耐压:无闪络或绝缘击穿(施加200伏交流电/1分钟)
    - 驻波比(VSWR):高达3GHz时最大1.3,3GHz到6GHz时最大1.5
    - 耐用性:30次插拔循环后接触电阻仍满足标准
    - 振动和冲击:可承受特定条件下(振动和冲击)的严苛测试,无电气断连现象
    - 湿度:在稳态情况下无损坏、裂缝或零件位移,绝缘电阻在高湿环境下最低为10兆欧,干燥环境为500兆欧
    - 温循试验:无损伤、裂缝或零件位移,接触电阻最大为25毫欧(中心),15毫欧(外壳)

    产品特点和优势


    - 结合高度:提供1.9毫米、2.3毫米和2.4毫米三种尺寸,适应不同的安装需求。
    - 小安装面积:插座占据仅7.7平方毫米的区域,方便在狭小空间内使用。
    - 轻量级:插座重量仅15.7毫克,减轻系统负担。
    - 高频性能:最高支持6GHz频率,适用于多种小型设备。
    - 自动板载放置:包装在带状和卷绕式封装内,可通过真空喷嘴自动放置。
    - 精细线缆终端:采用0.81毫米直径的超细同轴电缆进行终端处理,确保稳定连接。
    - 简单连接/断开:可使用专用工具实现正确的连接与断开。
    - 接触确认:使用触感反馈来确认完全连接状态,确保电气和机械连接完整性。
    - 环保材料:符合RoHS标准,无卤素,有害物质含量极低。

    应用案例和使用建议


    U.FL系列连接器广泛应用于各类小型设备和便携设备中,如无线路由器、手机、平板电脑等。在设计电路时,需注意选择合适的电缆长度和类型以匹配具体的应用需求。例如,当设备空间受限时,可以选择直径更小的电缆,以减少占用空间。同时,要遵循制造商建议的组装方法和温度曲线,避免因不当操作导致连接不稳定或损坏。

    兼容性和支持


    U.FL系列与E.FL系列相比,主要区别在于结合高度和某些物理特性。U.FL系列更适合需要更高可靠性的应用,例如汽车领域。公司提供详细的技术文档和支持服务,以帮助客户正确使用和维护产品。

    常见问题与解决方案


    1. 问:如何断开U.FL连接器?
    答:使用U.FL-LP-N-2或U.FL-LP(V)-N-2工具垂直拉出连接器,确保不要强行扭曲或变形电线。
    2. 问:焊接时应注意哪些事项?
    答:推荐手动焊接时间为350°C,持续5秒;对于回流焊,焊接表面温度不得超过250°C。
    3. 问:如何保证插头和插座之间的稳定性?
    答:使用正确的插头插入工具确保插头与插座正确啮合,并利用触觉点击感确认完全啮合。

    总结和推荐


    U.FL系列超小型表面贴装同轴连接器以其高可靠性、高性能和小巧的设计,在众多电子设备中表现出色。它能够满足高频率应用的需求,具备优异的电气性能和坚固的机械结构。强烈推荐用于需要极高可靠性的应用场景,如汽车电子和移动设备。通过严格的质量控制和细致的应用指导,U.FL系列为设计师和工程师提供了可靠的解决方案。

U.FL-2LPHF6-04N1TV-A-35参数

参数
长*宽*高 35mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装
