U.FL-2LP(V)-04N1-A-(35)

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC

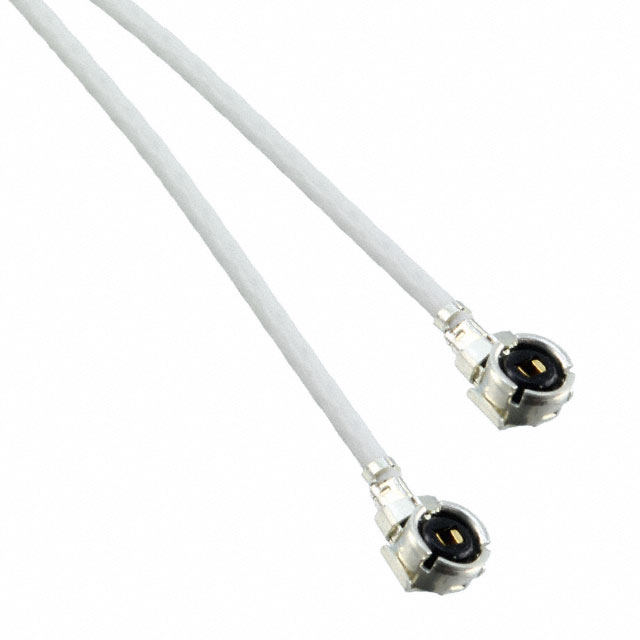

产品描述: Hirose Ultra-Fine同轴电缆, U.FL Series系列, 35mm长, U.FL母座转U.FL母座, 50 Ω, 白色
供应商型号: 1360902
供应商: 海外现货
标准整包数: 1

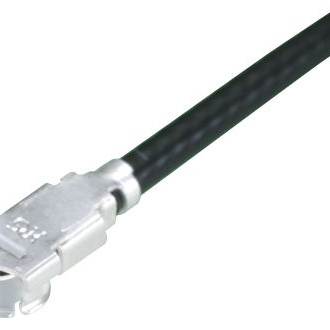

HIROSE ELECTRIC 同轴线缆 U.FL-2LP(V)-04N1-A-(35)

U.FL-2LP(V)-04N1-A-(35)概述

    Ultra Small Surface Mount Coaxial Connectors - U.FL Series



    产品简介



    U.FL系列是超小型表面贴装同轴连接器,高度分别为1.9毫米或2.4毫米(最大为2.0毫米或2.5毫米)。这些连接器广泛应用于各种微型设备,如手机、无线通信设备、GPS系统、蓝牙装置等,能够满足从直流到6GHz频率范围内的高频传输需求。


    技术参数



    - 额定阻抗: 50欧姆
    - 频率范围: 直流至6GHz
    - 工作温度范围: -40°C 至 +90°C
    - 存储温度范围: -30°C 至 +70°C
    - 电气特性:
    - 插拔次数: ≥1000次
    - 驱动电压: 100V DC / 200V AC (1分钟)
    - 耐振动性: 频率10-100Hz, 单振幅1.5mm, 加速度59m/s²
    - 耐冲击性: 加速度735m/s², 持续时间11ms, 正弦半波形
    - 其他参数:
    - 尺寸: 插座占用面积为7.7平方毫米,重量约为15.7毫克
    - 插头电缆直径: 0.81mm, 1.13mm, 1.32mm, 1.00mm 和 1.37mm


    产品特点和优势



    - 紧凑设计: 1.9或2.4毫米的高度使U.FL系列成为空间受限应用的理想选择。
    - 高可靠性: 插拔次数可达1000次以上,确保长期稳定性。
    - 轻量级: 接收端仅重15.7毫克,适合便携式设备。
    - 高速传输: 从直流到6GHz的宽带宽适用于多种高频应用。
    - 易于安装: 自动放置设备可使用真空吸嘴安装,方便快捷。


    应用案例和使用建议



    - 手机和PDA: U.FL系列可用于智能手机和平板电脑,以提供稳定的高频信号传输。
    - 无线通信设备: 可用于路由器、接入点等设备,实现高效的数据传输。
    - 使用建议: 确保插拔操作垂直且对准正确位置,避免过度弯曲电缆导致损坏。


    兼容性和支持



    - U.FL系列支持与标准SMA接口的转换适配器兼容,方便设备间的连接。Hirose公司提供技术支持和维护服务。


    常见问题与解决方案



    - 问题1: 插拔困难
    - 解决方案: 确认插拔操作是否垂直并确保插头与插座对齐。
    - 问题2: 连接不稳
    - 解决方案: 检查插头和插座是否有灰尘或其他杂质,清洁后重新连接。
    - 问题3: 信号衰减严重
    - 解决方案: 确认连接电缆的长度和质量,更换适当的高频电缆。


    总结和推荐



    U.FL系列以其小巧的尺寸、高可靠性和良好的电气性能,使其成为各种小型电子设备的首选连接器。其广泛的频率范围和支持多种电缆规格的能力,使其在多个行业中具有很高的竞争力。我们强烈推荐U.FL系列作为高性能高频连接器的首选。

    通过上述内容可以看出,U.FL系列连接器非常适合需要高频传输的小型设备,是一款值得信赖的产品。

U.FL-2LP(V)-04N1-A-(35)参数

参数
长*宽*高 35mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 袋装

U.FL-2LP(V)-04N1-A-(35)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LP(V)-04N1-A-(35)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LP(V)-04N1-A-(35) U.FL-2LP(V)-04N1-A-(35)数据手册

U.FL-2LP(V)-04N1-A-(35)封装设计

查看详情并下载
Symbol
Footprint
3D Model
