U.FL-2LP-066J1-A(500)

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC

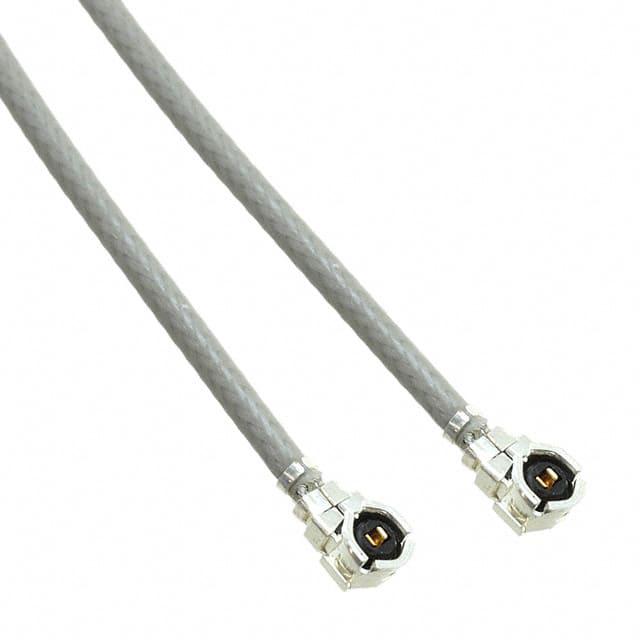

产品描述: Hirose Ultra-Fine同轴电缆, U.FL Series系列, 500mm长, U.FL母座转U.FL母座, 50 Ω, 灰色
供应商型号:
供应商:
标准整包数: 0
HIROSE ELECTRIC 同轴线缆 U.FL-2LP-066J1-A(500)

U.FL-2LP-066J1-A(500)概述

    Ultra Small Surface Mount Coaxial Connectors - U.FL Series

    1. 产品简介


    Ultra Small Surface Mount Coaxial Connectors(超小型表面贴装同轴连接器)是一类用于高频率传输的连接器。这些连接器的主要型号包括U.FL系列和E.FL系列,它们的设计旨在满足各种微型设备对高频传输的需求。这些连接器广泛应用于手机、无线通信设备、电子测量仪器、GPS系统、无线局域网(Wi-Fi)、蓝牙设备等多个领域。

    2. 技术参数


    - 电气特性:标准特性阻抗为50欧姆,频率范围从直流到6GHz,电压驻波比(V.S.W.R.)最大为1.3至1.5。
    - 工作温度范围:工作温度范围为-40°C到+90°C,存储温度范围为-30°C到+70°C。
    - 其他参数:
    - 插头部分:插头采用直径0.81mm的超细同轴电缆进行连接。
    - 座子部分:插座占用的面积仅为7.7平方毫米,重量仅为15.7毫克。
    - 插拔操作简单:插头和插座通过简单的插拔动作完成连接,确保了稳定可靠的连接。

    3. 产品特点和优势


    - 小型化设计:座子部分的占用面积仅为7.7平方毫米,重量仅15.7毫克,非常适合空间有限的应用场景。
    - 高频传输能力:可实现从直流到6GHz的高频信号传输,最大电压驻波比仅为1.3至1.5。
    - 自动板载安装:插头和插座可以方便地通过真空吸嘴实现自动板载安装。
    - 易于插拔:使用专用工具可以轻松实现插头与插座的分离,确保安全可靠的断开连接。
    - 视觉反馈:插头与插座完全连接时会有明显的触觉点击感,确保了电气和机械连接的完整性。

    4. 应用案例和使用建议


    - 典型应用:U.FL系列连接器适用于多种高频信号传输场合,例如智能手机、无线通信设备、电子测量仪器、GPS系统、Wi-Fi设备和蓝牙设备等。
    - 使用建议:
    - 在安装过程中需注意连接器的正确对齐,避免过度扭曲或变形电缆。
    - 建议使用预热时间为130至180°C的预热区段,最高温度不超过250°C以进行焊接。
    - 避免将连接器暴露在含有腐蚀性气体的环境中,且存储温度应在-10°C到+40°C之间。

    5. 兼容性和支持


    - 兼容性:U.FL系列连接器能够与其他同类型的SMA转换适配器兼容,确保不同标准之间的互连性。
    - 支持和维护:Hirose公司提供了全面的技术支持和服务,确保客户能够获得最佳的产品体验。具体的支持细节可以在Hirose网站上查找。

    6. 常见问题与解决方案


    - 问题1:插头和插座无法完全对接
    - 解决方法:检查插头和插座是否有异物阻碍,确保两者正确对齐。
    - 问题2:连接后信号传输不稳定
    - 解决方法:检查连接器的接触电阻是否超过规定值,如果需要可以清洁接触面或更换新的连接器。
    - 问题3:插头和插座过热
    - 解决方法:检查焊接过程中的温度设置是否符合要求,避免高温过快导致损坏。

    7. 总结和推荐


    U.FL系列超小型表面贴装同轴连接器以其小巧轻便、高频传输稳定可靠的特点,在各类电子设备中表现优异。无论是手机、无线通信设备还是测量仪器等领域,这款连接器都具有明显的优势。强烈推荐给对高频传输有需求的专业人士使用,相信其出色的性能和可靠性能够满足您的需求。

U.FL-2LP-066J1-A(500)参数

参数
长*宽*高 500mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 袋装

U.FL-2LP-066J1-A(500)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LP-066J1-A(500)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LP-066J1-A(500) U.FL-2LP-066J1-A(500)数据手册

U.FL-2LP-066J1-A(500)封装设计

查看详情并下载
Symbol
Footprint
3D Model
