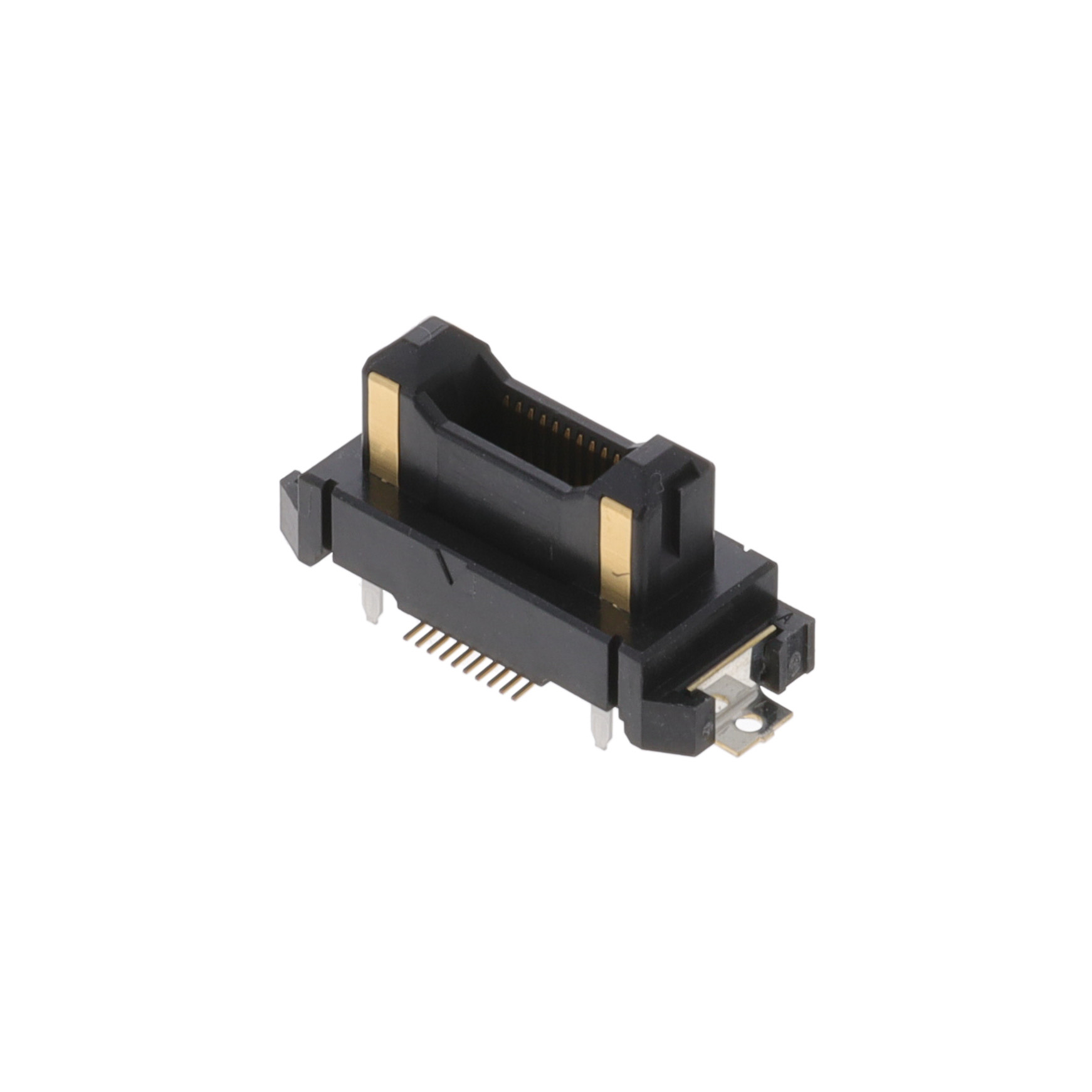

FX23L-20P-0.5SV10(20)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 24pin 8.84mm 100nm 金 SMD,P=0.5mm 贴片安装
供应商型号: FX23L-20P-0.5SV10(20)
供应商: 国内现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX23L-20P-0.5SV10(20)

FX23L-20P-0.5SV10(20)概述

    高速传输0.5mm间距板对板浮动连接器——FX23/FX23L系列

    产品简介


    FX23/FX23L系列是一种高速传输0.5mm间距板对板浮动连接器。它主要用于需要高可靠性连接的应用场合,如通信设备、数据中心和汽车电子系统。此系列产品设计用于高速信号传输,同时支持混合动力(信号+电源)传输,确保在各种应用场景下的稳定性和可靠性。

    技术参数


    - 尺寸与结构:
    - 接头类型:直插式或90°弯角式
    - 接触数:20/40/60/80/100/120
    - 接口:信号部分和电源部分
    - 浮动范围:X方向±0.6mm;Y方向±0.6mm
    - 电气特性:
    - 额定电流:信号部分0.5A;电源部分3.0A
    - 额定电压:信号部分AC 50V;电源部分AC 200V
    - 频率响应:支持高达8+Gbps的数据传输速度
    - 阻抗匹配:符合IEEE802.3ap标准
    - 工作环境:
    - 操作温度范围:-55至105℃
    - 存储温度范围:-10至60℃
    - 湿度范围:相对湿度≤90%,无凝露现象
    - 材料与表面处理:
    - 绝缘体材料:聚酰胺树脂(黑色)
    - 接触材料:铜合金,信号部分镀金,电源部分纯锡镀层
    产品特点与优势
    1. 高密度:采用0.5mm间距设计,可实现高密度布线。
    2. 混合动力设计:除了信号传输外,还能提供最高3A/pin的电源。
    3. 浮动能力:在X和Y轴方向上具有±0.6mm的移动范围,保证即使在震动或冲击环境下仍能保持良好的连接性能。
    4. 高性能:具备优秀的信号完整性表现,通过严格的IEC测试标准。
    5. 自动装配支持:适合自动装配,提高了生产效率和一致性。
    应用案例与使用建议
    FX23/FX23L系列连接器适用于需要高速数据传输和可靠电力供应的应用。例如,在数据中心中用于服务器之间的互联,或者在自动驾驶车辆中用于各种传感器和控制单元的连接。在使用这些连接器时,建议确保设备的安装精度,以充分利用其浮动设计的优点。

    兼容性和支持


    此系列连接器支持标准自动装配工艺,方便大规模生产。制造商提供了详尽的技术文档和专业的技术支持服务,以帮助用户解决任何技术问题。

    常见问题与解决方案


    1. 问:如何确保连接器的正确安装?
    - 答:仔细阅读安装指南并确保使用正确的装配工具。必要时,咨询供应商的技术支持团队。

    2. 问:在高温环境下,如何维持连接器的性能?
    - 答:确认产品的操作温度范围,并根据需要选择合适的冷却措施。确保连接器在额定温度范围内运行。
    总结与推荐
    FX23/FX23L系列是专为高速数据传输设计的高可靠性板对板连接器,其出色的浮动能力、强大的电气特性和广泛的适用范围使其成为许多高要求应用的理想选择。对于需要高密度、高性能连接解决方案的用户来说,推荐使用这一系列连接器。

FX23L-20P-0.5SV10(20)参数

参数
排数 2
触头镀层
板上高度 8.84mm
针脚数 24pin
接合堆叠高度 -
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
间距 500μm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FX23L-20P-0.5SV10(20)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX23L-20P-0.5SV10(20)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX23L-20P-0.5SV10(20) FX23L-20P-0.5SV10(20)数据手册

FX23L-20P-0.5SV10(20)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10
20+ ¥ 9.76
1000+ ¥ 9.44
库存: 100
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 100
直接购买
