FX11LA-120S/12-SV(71)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 500μm 2 120pin 2mm 1.65mm 100nm 金 SMD,P=0.5mm 贴片安装 43mm(长度)*6.2mm(高度)
供应商型号: J-HIRO-0119803
供应商: Chip1stop
标准整包数: 1

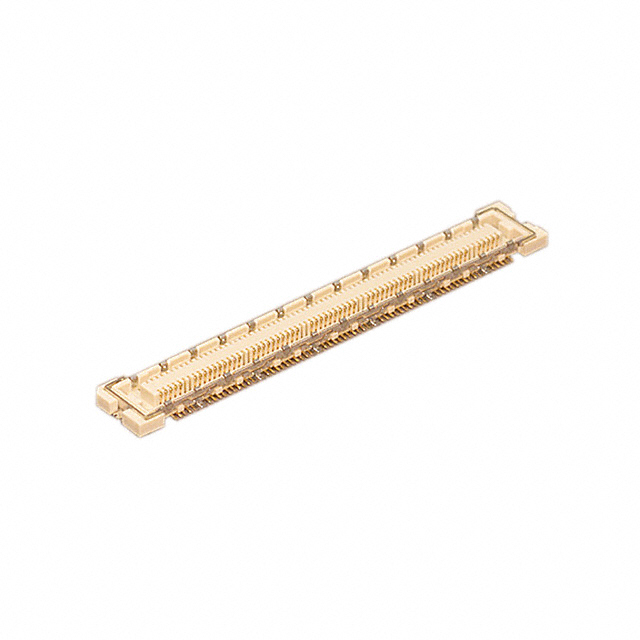

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX11LA-120S/12-SV(71)

FX11LA-120S/12-SV(71)概述


    产品简介


    FX11系列高速板对板连接器是一种适用于高速信号传输的连接器,主要功能在于实现信号的高效传输。这些连接器广泛应用于需要高密度信号传输的领域,如通信设备、数据中心、工业自动化和汽车电子等。

    技术参数


    - 堆叠高度:2mm, 2.5mm, 3mm
    - 插针间距:0.5mm
    - 额定电流:0.3A
    - 额定电压:50V AC
    - 工作温度范围:-55°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 信号接触阻抗:70mΩ(无接地板时)
    - 绝缘电阻:100MΩ
    - 插入损耗与串扰比(ICR):符合IEEE802.3ap标准到10+ Gbps
    - 差分阻抗:100±10Ω(50ps上升时间)
    - 振动和冲击抵抗:通过多种测试条件,确保连接器在恶劣环境下的可靠性
    - 焊锡热抗性:多次焊接测试通过

    产品特点和优势


    1. 低外形设计:提供2mm, 2.5mm和3mm三种不同的堆叠高度,适合小型化和薄型化的设计需求。
    2. 改进的传输效率:通过在连接器两侧固定接地板来提高传输性能。
    3. 10:1信号与接地排布:信号和接地以10:1的比例排列,接地板通过表面贴装技术(SMT)连接到板上,减少噪声干扰。
    4. 金属件增加强度:金属部件为连接器提供了额外的强度,防止侧向力导致损坏。
    5. 紧凑且节省空间:0.5mm的信号触点间距使连接器更紧凑,减少了板上的占用空间。
    6. 防焊料溢出结构:连接器设计防止焊料溢出,提高焊接质量。
    7. 高接触可靠性:有效滑移长度在2mm高度时为0.55mm,在2.5mm和3mm高度时为1mm。

    应用案例和使用建议


    - 通信设备:FX11系列连接器可以用于数据中心内部的高速信号传输,满足高密度应用的需求。
    - 工业自动化:在工业自动化系统中,需要高可靠性连接器以确保数据传输的稳定性。根据手册建议,在高可靠性的应用场合,如汽车电子中,可以联系供应商获取更多信息。
    使用建议:
    1. 在进行焊接操作时,应考虑具体的温度曲线,根据实际条件调整焊接参数。
    2. 避免过度扭转连接器,以免造成物理损坏。
    3. 在清洗过程中,注意彻底去除任何残留物,以保持良好的电气性能。

    兼容性和支持


    - 兼容性:2mm类型的连接器不能与2.5mm或3mm类型的连接器互换。带接地板和不带接地板的连接器也不可互换。
    - 支持:制造商提供详细的安装和使用指南,以及售后支持服务。

    常见问题与解决方案


    - 问题1:如何处理焊接后的清洗问题?
    解决方案:在使用有机溶剂或水基清洁剂清洗后,确保完全干燥,避免任何残余物质影响电气性能。

    - 问题2:如何避免连接器在焊接过程中的损坏?
    解决方案:严格控制焊接温度和时间,使用正确的焊料,避免过度加热或快速冷却。

    总结和推荐


    总结:
    FX11系列高速板对板连接器凭借其紧凑的设计、高可靠性和出色的电气性能,在多个领域有着广泛应用前景。特别适用于高密度信号传输的应用,且能够满足在恶劣环境下的性能要求。
    推荐:
    鉴于其多样的堆叠高度选择和高可靠性,FX11系列连接器是一个值得推荐的产品,尤其适合于需要高密度信号传输的应用场合。

FX11LA-120S/12-SV(71)参数

参数
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 1.65mm
针脚数 120pin
接合堆叠高度 2mm
长*宽*高 43mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX11LA-120S/12-SV(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX11LA-120S/12-SV(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX11LA-120S/12-SV(71) FX11LA-120S/12-SV(71)数据手册

FX11LA-120S/12-SV(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
