UFL-2LPHF6-062N1D-AC-50

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: J-HIRO-0085379
供应商: Chip1stop
标准整包数: 1

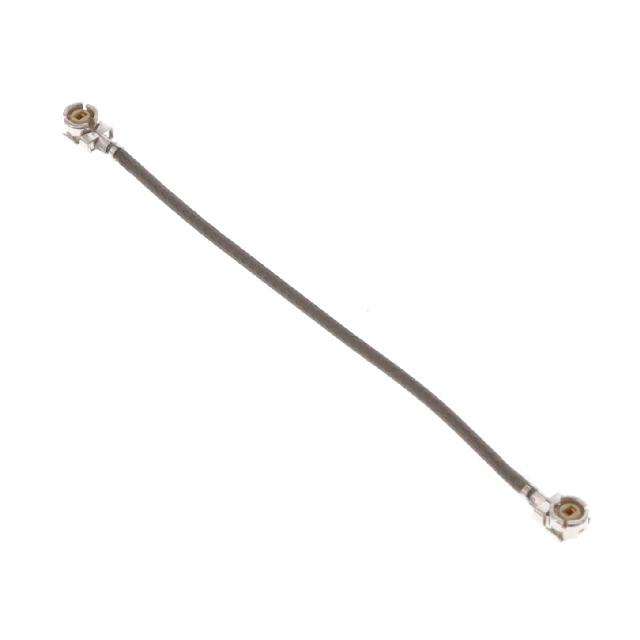

HIROSE ELECTRIC 同轴线缆 UFL-2LPHF6-062N1D-AC-50

UFL-2LPHF6-062N1D-AC-50概述

    高品质电子元器件技术手册解读

    产品简介


    产品类型:
    本文介绍的是HIROSE推出的U.FL系列超小型表面贴装同轴连接器。该系列包括多种尺寸选择(1.9毫米或2.3毫米,最高至2.4毫米的配接高度),适用于各种高精度应用场景。
    主要功能:
    该系列产品是专为满足高频通信需求设计的,能够支持高达6GHz的工作频率,同时提供可靠的电气和机械连接。其结构紧凑,重量轻便,适合狭小空间的应用。
    应用领域:
    U.FL系列广泛应用于通信设备、工业控制、物联网终端设备、医疗设备等领域,尤其是需要高频传输和小型化设计的场景。

    技术参数


    以下是U.FL系列的主要技术规格:
    - 阻抗:50Ω
    - 频率范围:DC至6GHz
    - 工作温度范围:-40°C 至 +90°C
    - 存储温度范围:-30°C 至 +70°C
    - 接触电阻:中心接触:20mΩ最大;外接触:10mΩ最大
    - 绝缘电阻:500MΩ最小
    - 耐电压:200V AC / 1分钟无闪络或击穿
    - 驻波比(VSWR):
    - 直至3GHz:最大1.3
    - 3至6GHz:最大1.5
    配接高度分为三种规格:1.9mm、2.3mm和2.4mm,用户可根据具体需求选择合适的产品。

    产品特点和优势


    - 体积小巧:其占用面积仅为7.7mm²,是行业内最小的同轴连接器之一。
    - 轻量化设计:单个连接器重量仅为15.7mg,减少了设备整体重量。
    - 高频性能卓越:支持6GHz频率,可确保稳定的信号传输。
    - 自动化兼容性:采用带式包装设计,支持真空吸嘴自动装配。
    - 可靠性高:通过了振动、冲击及温度循环测试,符合严苛工业标准。

    应用案例和使用建议


    应用场景:
    U.FL系列连接器常见于无线模块、GPS天线、智能手机内部天线等模块间高频信号传输。例如,在5G通信设备中,这些连接器被用于实现高效稳定的高频信号传导。
    使用建议:
    - 在组装时需注意避免对连接器施加过大的侧向力,以免损坏连接。
    - 建议将焊接温度控制在250°C以内,并严格按照推荐的工艺参数进行操作。

    兼容性和支持


    U.FL系列支持与多种插头型号配合使用,如SMA接口的转换适配器,可方便与传统设备进行互连。HIROSE公司提供全面的技术支持,包括产品选型指导、安装培训及售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔困难 | 确保正确对齐插头与插座后再插入。 |
    | 接触不良 | 检查是否有灰尘或异物进入连接部位。 |
    | 焊接虚焊 | 使用合格的焊接工具和工艺完成安装。 |

    总结和推荐


    U.FL系列以其紧凑的设计、卓越的性能和出色的可靠性成为高频率、小型化设备的理想选择。尤其在无线通信、医疗设备和消费电子产品领域具有显著优势。如果您的项目对空间和频段有严格要求,U.FL系列无疑是最佳解决方案之一。因此,强烈推荐在相关领域优先考虑此系列产品。
    版权说明:本文内容参考自HIROSE官方技术手册,版权所有归HIROSE ELECTRIC CO., LTD所有。

UFL-2LPHF6-062N1D-AC-50参数

参数
长*宽*高 50mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

UFL-2LPHF6-062N1D-AC-50厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

UFL-2LPHF6-062N1D-AC-50数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC UFL-2LPHF6-062N1D-AC-50 UFL-2LPHF6-062N1D-AC-50数据手册

UFL-2LPHF6-062N1D-AC-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
