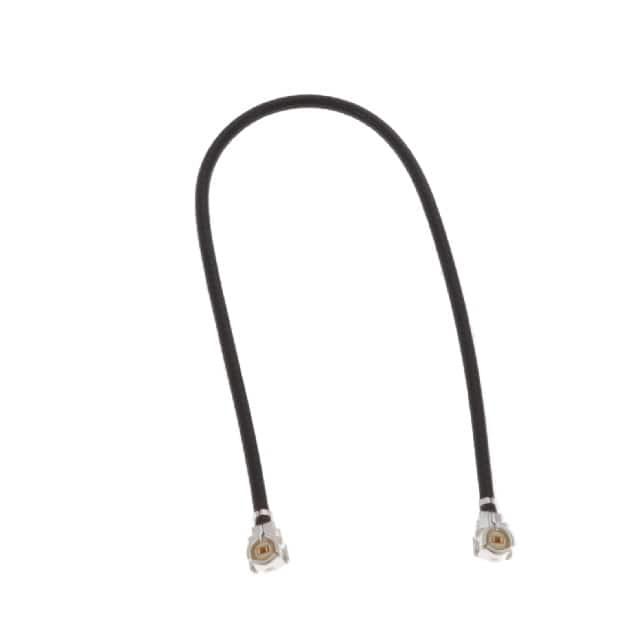

U.FL-2LPHF6-068N2T-A-35

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述: Cable Assembly Coaxial 0.035m 32AWG U.FL to U.FL M-M Bag
供应商型号: 798-UFL2LF68N2TA35
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 同轴线缆 U.FL-2LPHF6-068N2T-A-35

U.FL-2LPHF6-068N2T-A-35概述

    U.FL 系列微型表面贴装同轴连接器

    产品简介


    U.FL系列是一种超小型表面贴装同轴连接器,具有1.9mm、2.3mm或2.4mm的匹配高度。该系列连接器适用于各种高可靠性应用,如汽车、通信和工业控制等领域。U.FL系列特别适用于需要高性能传输的场合,因其支持高达6GHz的频率范围,这使其成为现代小型化设备的理想选择。

    技术参数


    以下是U.FL系列的主要技术参数:
    - 阻抗:50Ω
    - 频率范围:DC至6GHz
    - 操作温度范围:-40°C至+90°C
    - 储存温度范围:-30°C至+70°C
    - 最大额定电压:200V AC/1分钟(无闪络或绝缘击穿)
    - 最小绝缘电阻:500MΩ(100V DC)
    - V.S.W.R.:最大1.5(最高至3GHz);最大1.5(3至6GHz)

    产品特点和优势


    U.FL系列具有以下独特的功能和优势:
    1. 紧凑设计:匹配高度仅为1.9mm或2.3mm,确保占用空间小。
    2. 轻量化:插孔重量仅为15.7毫克。
    3. 高频性能:支持高达6GHz的频率,适用于各种高要求的应用。
    4. 自动板面放置:可采用真空吸嘴进行自动放置,提高生产效率。
    5. 耐用性强:插头和插座经过30次循环测试后仍保持良好的电气性能。
    6. 易于装配和拆卸:通过点击感确认完全装配状态,保证电气和机械连接完整。
    7. 无卤素:符合RoHS标准,对环境友好。

    应用案例和使用建议


    U.FL系列广泛应用于汽车电子、通信设备和便携式电子设备中。例如,在车载信息娱乐系统中,该系列连接器能够提供可靠的信号传输,保证系统的稳定运行。为了确保最佳使用效果,建议:
    1. 正确插入和拔出:使用专用工具插入和拔出插头,避免直接用力导致损坏。
    2. 合适的焊接温度:建议预热温度为130至180°C,焊接温度不超过250°C。
    3. 适当的电缆长度:根据具体应用需求选择合适的电缆长度,以确保信号传输质量。

    兼容性和支持


    U.FL系列支持多种电缆类型,包括直径为0.81mm、0.95mm、1.13mm、1.32mm和1.37mm的同轴电缆。对于需要进一步集成的客户,Hirose公司还提供了一系列转换适配器,方便与SMA接口的设备进行连接。

    常见问题与解决方案


    1. 问题:如何正确拔出插头?
    解决方案:使用U.FL-LP-N-2和U.FL-LP(V)-N-2工具垂直拔出插头,避免倾斜角度过大。

    2. 问题:焊接时插孔表面温度过高怎么办?
    解决方案:调整焊接温度至不超过250°C,确保插孔不会因过热而损坏。

    总结和推荐


    总体来看,U.FL系列微型表面贴装同轴连接器以其紧凑的设计、卓越的高频性能和可靠的连接特性,成为市场上不可多得的优质选择。特别是在需要高频信号传输且对空间有严格限制的应用中,U.FL系列无疑是一个理想的选择。因此,我强烈推荐U.FL系列连接器用于各类高要求的电子设备中。

U.FL-2LPHF6-068N2T-A-35参数

参数
长*宽*高 35mm(长度)
零件状态 在售
包装方式 袋装

U.FL-2LPHF6-068N2T-A-35厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LPHF6-068N2T-A-35数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LPHF6-068N2T-A-35 U.FL-2LPHF6-068N2T-A-35数据手册

U.FL-2LPHF6-068N2T-A-35封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1525 ¥ 51.9886
10+ $ 5.192 ¥ 43.8724
100+ $ 4.0392 ¥ 34.1312
500+ $ 3.8115 ¥ 32.2072
1000+ $ 3.255 ¥ 27.5048
2000+ $ 3.0345 ¥ 25.6415
库存: 5360
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.98
