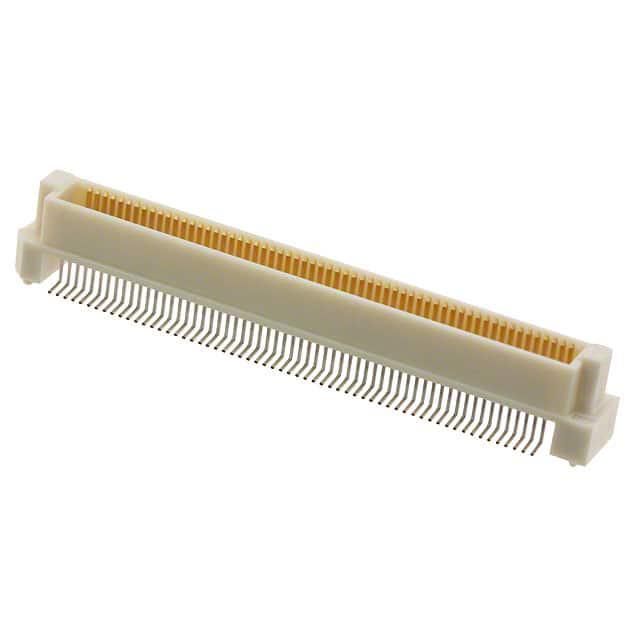

FX8C-120P-SV4(91)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 600μm 2 120pin 9mm,14mm 8.45mm 金 SMD,P=0.6mm 贴片安装
供应商型号: CSJ-ST50359973
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-120P-SV4(91)

FX8C-120P-SV4(91)概述

    高品质0.6mm间距堆叠高度3mm到16mm连接器 —— FX8/FX8C系列

    产品简介


    FX8/FX8C系列是Hirose Electric Co., Ltd推出的高品质连接器系列,适用于需要高可靠性的各种应用场景,例如汽车工业。该系列提供两种型号:FX8系列和FX8C系列。FX8系列堆叠高度为3mm至4mm,而FX8C系列则为5mm至16mm。这两种型号不相互兼容,具体取决于您的应用需求。

    技术参数


    以下是FX8/FX8C系列的技术规格和性能参数:
    | 参数 | 规格 |

    | 绝缘电阻 | ≥1000 MΩ(250V直流) |
    | 耐压强度 | 无闪络或绝缘击穿(300V交流1分钟) |
    | 接触电阻 | ≤45 mΩ(100mA测试电流) |
    | 振动耐受性 | 无超过1µs的电连续性故障(频率:10-55Hz,单振幅:0.75mm,每轴方向振动2小时) |
    | 温度循环 | 接触电阻:≤55 mΩ;绝缘电阻:≥100 MΩ(-55°C/30分钟 → 15-35°C/2-3分钟 → 85°C/30分钟 → 15-35°C/2-3分钟,共5次循环) |
    | 连接次数 | 接触电阻:≤55 mΩ(50次) |
    | 焊接耐热性 | 无变形影响性能的组件(回流焊接:推荐温度曲线;手动焊接:360°C持续5秒) |

    产品特点和优势


    1. 可堆叠高度:FX8/FX8C系列堆叠高度范围为3mm至16mm,可根据具体需求选择合适的高度。
    2. SMT共面性:焊盘区域的共面公差小于0.1mm,确保焊接精度。
    3. 装配导向:内置导向肋和倒角允许±0.6mm的错位,并确保容易装配。
    4. 误插入防护:底部不同位置和直径的突起可以防止误插。
    5. 双重连接:为了增强安装可靠性和准确性,Hirose提供了两个连接器通过隔板相连的选项,间距为11mm。

    应用案例和使用建议


    FX8/FX8C系列广泛应用于需要高可靠性连接的应用场合,如汽车工业。根据手册中的应用实例,我们建议在安装过程中确保底板之间有适当的支持,避免仅依靠连接器来支撑底板。此外,在高可靠性需求的应用场景中,请联系公司代表以获取更多技术支持。

    兼容性和支持


    FX8系列和FX8C系列互不兼容,因此在设计应用时需要注意这一点。Hirose提供全面的技术支持和售后服务,以帮助用户正确安装和使用这些连接器。具体的产品信息和订购详情可参见技术手册。

    常见问题与解决方案


    1. 问题:如何确保正确的堆叠高度?
    - 解决方案:根据手册中的堆叠高度指南,精确选择合适的堆叠高度以确保良好的机械接触。
    2. 问题:如何防止误插?
    - 解决方案:利用底部不同位置和直径的突起设计,防止错误的方向插入。
    3. 问题:如何保证焊接质量?
    - 解决方案:严格按照推荐的温度曲线进行焊接,确保焊接过程顺利且不影响连接器性能。

    总结和推荐


    FX8/FX8C系列连接器凭借其卓越的电气性能和可靠的机械结构,成为许多高可靠性应用场景的理想选择。尤其适合需要高堆叠高度和良好焊接共面性的场合。如果你正在寻找一种高性能且可靠的连接器,我们强烈推荐考虑这款产品。它不仅能满足大多数电子设备的需求,还能为用户提供额外的安全性和耐用性保障。

FX8C-120P-SV4(91)参数

参数
接合堆叠高度 9mm,14mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
间距 600μm
排数 2
触头镀层
板上高度 8.45mm
针脚数 120pin
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FX8C-120P-SV4(91)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-120P-SV4(91)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-120P-SV4(91) FX8C-120P-SV4(91)数据手册

FX8C-120P-SV4(91)封装设计

查看详情并下载
Symbol
Footprint
3D Model
