FX8C-100S-SV(91)

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.6mm间距100p双排排母 板对板, FunctionMAX FX8C系列, 直角, 表面
供应商型号: CSJ-ST26277320
供应商: 海外现货
标准整包数: 1

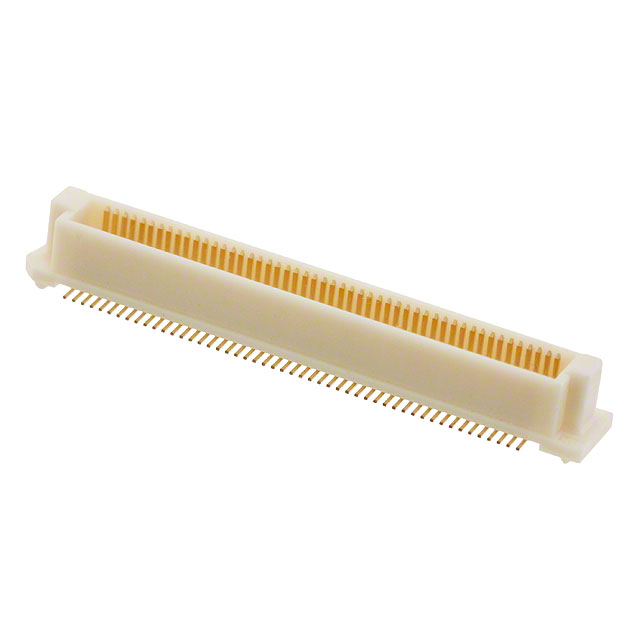

HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-100S-SV(91)

FX8C-100S-SV(91)概述


    产品简介


    产品名称: FX8/FX8C 系列 0.6mm 接插件,堆叠高度 3mm 至 16mm
    产品类型: 插头(Header)和插座(Receptacle)
    主要功能:
    - 高可靠性连接,适用于高振动和恶劣环境
    - 防止误插
    - 堆叠高度可调,适应多种应用场景
    - 支持SMT工艺
    应用领域:
    - 汽车行业
    - 工业自动化
    - 医疗设备
    - 通信设备
    - 通用电子产品

    技术参数


    | 参数 | 规格 |

    | 绝缘电阻 | 1000MΩ 最小 |
    | 耐压能力 | 无闪络或绝缘击穿 300V AC/1min |
    | 接触电阻 | 45mΩ 最大 |
    | 振动测试 | 无超过1μs的电气断开 |
    | 恒湿测试 | 接触电阻最大为55mΩ,绝缘电阻最小为100MΩ |
    | 温度循环 | 接触电阻最大为55mΩ,绝缘电阻最小为100MΩ |
    | 插拔次数 | 接触电阻最大为55mΩ 50次 |
    | 焊接耐热性 | 无变形,不影响性能 |

    产品特点和优势


    1. 堆叠高度范围宽广:从3mm到16mm,适应不同的安装需求。
    2. SMT共平面性:共平面度小于0.1mm,适合表面贴装。
    3. 导向设计:内置导向肋和倒角允许最大0.6mm的不对齐误差,易于对接。
    4. 误插预防:底部的销钉位置和直径不同,防止安装错误。
    5. 双重连接:可以连接两个相同类型的连接器,提高装配可靠性和精度。

    应用案例和使用建议


    应用场景:
    - 汽车电子:在汽车引擎盖下的高温和震动环境中,需要高可靠性的连接器。
    - 工业自动化:在机器人和控制系统中,需要防尘和防水的连接器。
    - 医疗设备:在医疗器械中,连接器必须具备良好的密封性和耐用性。
    使用建议:
    - 在焊接过程中遵循推荐的温度曲线,以确保最佳焊接效果。
    - 在组装过程中固定PCB板,避免仅依靠连接器承受压力。

    兼容性和支持


    - 兼容性:FX8系列和FX8C系列不相互兼容。
    - 支持和维护:如果应用对可靠性要求极高(如汽车),请咨询公司代表获取更多详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查焊点是否平整,确认连接器方向正确 |
    | 连接不稳定 | 确保PCB之间有稳固支撑,不要依赖连接器 |
    | 拔插困难 | 清理连接器接口,确保无异物 |

    总结和推荐


    综合评估:
    - 优点:
    - 广泛的堆叠高度选择
    - 高可靠性
    - 优秀的防尘防水性能
    - 便于安装和维护
    - 不足:
    - 较高的成本
    - 复杂的订购过程(需要明确堆叠高度)
    推荐使用:
    FX8/FX8C系列连接器因其高可靠性和广泛的适用性,在多个行业中表现出色。尽管价格较高,但其出色的性能和多功能性使其成为高要求应用的理想选择。建议在对可靠性要求极高的场合使用。

FX8C-100S-SV(91)参数

参数
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
板上高度 3.96mm
针脚数 100pin
接合堆叠高度 5mm,6mm,7mm,9mm,11mm
长*宽*高 36.6mm*36.6mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 管装

FX8C-100S-SV(91)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-100S-SV(91)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-100S-SV(91) FX8C-100S-SV(91)数据手册

FX8C-100S-SV(91)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4322 ¥ 12.1307
库存: 1
起订量: 35 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.13
