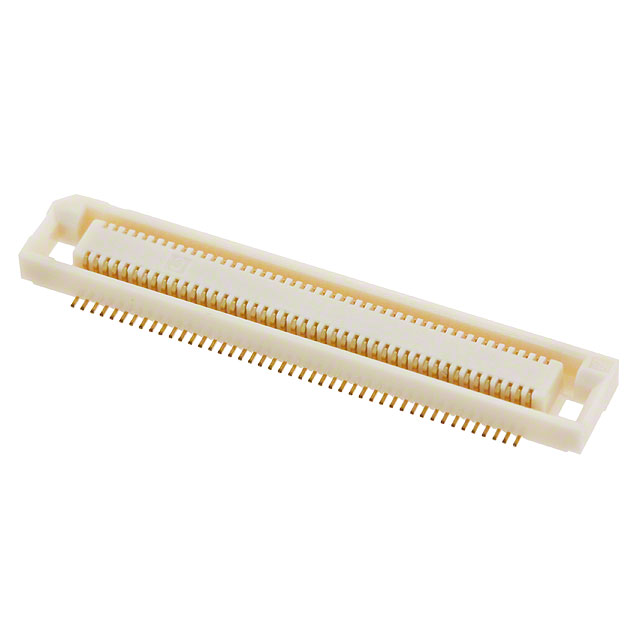

FX8-90S-SV(21)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 90pin 3mm,4mm 2.26mm 金 贴片安装
供应商型号: FX8-90S-SV(21)
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8-90S-SV(21)

FX8-90S-SV(21)概述

    A226 系列 0.6mm 跳线板对板连接器技术手册

    产品简介


    A226 系列是一款0.6mm间距的板对板连接器,提供从3mm到16mm的堆叠高度选项。这些连接器广泛应用于笔记本电脑、商务设备等领域,尤其适用于需要微型化和轻量化设计的产品。

    技术参数


    - 额定电流:0.4A
    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 电压等级:100V AC
    - 操作湿度范围:-40% 至 80%
    - 存储湿度范围:40% 至 70%

    产品特点和优势


    1. 堆叠高度范围广:支持从3mm到16mm的堆叠高度,可适应不同的设计需求。
    2. 高精度共面性:表面贴装共面性保持在小于0.1mm的高精度范围内。
    3. 引导肋设计:非常小的引导肋设计,确保±0.6mm的自对准,便于装配操作。
    4. 防错插入设计:通过特定位置的凸台防止错误插入,确保正确安装。
    5. 两件式连接产品:采用独特的两件式连接方法,提高细间距连接器的匹配可靠性。

    应用案例和使用建议


    - 笔记本电脑:利用其宽泛的堆叠高度和高精度设计,适用于笔记本电脑内部布线,确保紧凑而稳定的连接。
    - 商务设备:适合各种商务设备中的复杂电路设计,如小型服务器、通信设备等,提供可靠的信号传输路径。
    使用建议:
    1. 在装配过程中,注意保持头部和插座之间的间隙小于0.2mm,以确保有效接触长度为0.7mm。
    2. 由于产品具有非常低的轮廓和紧凑的设计,建议不要仅依靠对接力来固定连接器,以避免损坏。

    兼容性和支持


    - 兼容性:FX8系列和FX8C系列不兼容,需分别考虑选用。
    - 支持与维护:制造商提供标准的售后服务和技术支持,确保客户能顺利安装和使用产品。

    常见问题与解决方案


    1. 问题:堆叠高度如何选择?
    - 解决方案:根据具体的设计要求选择合适的堆叠高度,一般3mm到16mm范围内的堆叠高度满足大部分应用需求。
    2. 问题:插入时出现异常噪音?
    - 解决方案:检查是否有误插入情况,确保使用正确的型号并遵循正确的安装步骤。

    总结和推荐


    总体而言,A226 系列 0.6mm 间距的板对板连接器以其高精度、可靠性和广泛的堆叠高度选择,在电子设备设计中表现出色。特别是对于需要微型化和轻量化的应用场景,是理想的选择。建议在需要高精度和稳定性的环境中优先考虑使用。
    以上是对A226系列0.6mm间距板对板连接器的全面解析。这款连接器凭借其出色的技术参数和广泛的应用范围,能够在多种高性能设备中发挥重要作用。

FX8-90S-SV(21)参数

参数
板上高度 2.26mm
针脚数 90pin
接合堆叠高度 3mm,4mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
间距 600μm
排数 2
触头镀层
安装方式 贴片安装
零件状态 停产
包装方式 管装

FX8-90S-SV(21)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8-90S-SV(21)数据手册
