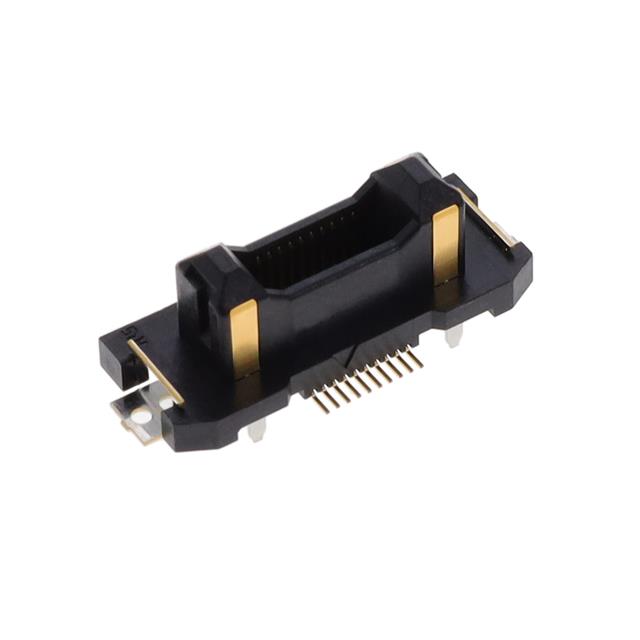

FX23L-20P-0.5SV8

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 24pin 8mm 6.85mm 100nm 金 SMD,P=0.5mm 贴片安装
供应商型号: FX23L-20P-0.5SV8
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX23L-20P-0.5SV8

FX23L-20P-0.5SV8概述

    高速传输0.5mm间距板对板浮动连接器——FX23/FX23L系列

    1. 产品简介


    FX23/FX23L系列是高速传输的0.5mm间距板对板浮动连接器,适用于需要高可靠性和高速信号传输的应用场合。这些连接器提供垂直和堆叠两种连接方式,适合广泛的应用领域,如通信设备、服务器、存储系统等。

    2. 技术参数


    - 间距: 0.5mm
    - 堆叠高度: 8 - 30mm
    - 接触数: 20/40/60/80/100/120(信号)+ 4(电源)
    - 浮动范围: X方向 ±0.6mm;Y方向 ±0.6mm
    - 高速传输能力: 支持最高8Gbps
    - 电流容量: 信号接触 0.5A/针;电源接触 3A/针
    - 绝缘电阻: 信号部分 ≥100MΩ;电源部分 ≥1,000MΩ
    - 耐电压: 信号部分 150VAC;电源部分 600VAC
    - 工作温度范围: -55°C至105°C
    - 储存温度范围: -10°C至60°C
    - 储存湿度范围: ≤90%相对湿度,无凝露

    3. 产品特点和优势


    - 高密度设计: 支持多达120个接触点,同时具备4个电源接触线。
    - 高可靠性: 可承受高频率振动和冲击,确保长期稳定运行。
    - 高信号完整性: 采用混合信号和电源设计,确保信号传输的可靠性。
    - 出色的机械性能: 大型导轨结构确保良好的对接性能。
    - 自动组装: 附带标准吸塑包装,便于自动化生产。

    4. 应用案例和使用建议


    - 车载应用: 在汽车电子系统中,用于连接控制模块和传感器,确保在恶劣环境下的稳定传输。
    - 数据中心: 在服务器和存储系统中,提供高速的数据传输通道,满足数据中心高带宽需求。
    - 通信设备: 用于网络设备内部的连接,提高系统的整体性能。
    使用建议:
    - 优化散热设计: 鉴于电源接触的高电流容量,应注意连接器的散热设计,以避免过热问题。
    - 防尘防水: 在实际应用中,特别是在工业环境中,可以考虑添加防尘防水措施,保护连接器不受灰尘和湿气的影响。

    5. 兼容性和支持


    - 兼容性: 本系列产品与其他同类高速传输连接器具有良好的互换性。
    - 技术支持: 供应商提供全面的技术支持,包括安装指导、故障排除和定期维护服务。

    6. 常见问题与解决方案


    - 问题: 连接器插拔时出现松动。
    - 解决方案: 检查连接器是否正确安装,并确认接地情况良好。

    - 问题: 连接器在高温环境下信号衰减严重。
    - 解决方案: 调整电路设计,增加适当的冷却措施,以减少信号衰减。

    7. 总结和推荐


    FX23/FX23L系列连接器凭借其卓越的信号完整性和高可靠性,在高速数据传输领域具有显著的优势。适用于多种严苛环境,是一款值得信赖的产品。我们强烈推荐此系列连接器用于要求高性能和高可靠性的应用场景。
    通过以上分析,FX23/FX23L系列连接器以其出色的设计和性能,成为高速数据传输领域的理想选择。无论是对于新项目还是现有系统的升级,都能提供稳定可靠的连接解决方案。

FX23L-20P-0.5SV8参数

参数
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
板上高度 6.85mm
针脚数 24pin
接合堆叠高度 8mm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,托盘

FX23L-20P-0.5SV8厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX23L-20P-0.5SV8数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX23L-20P-0.5SV8 FX23L-20P-0.5SV8数据手册

FX23L-20P-0.5SV8封装设计

查看详情并下载
Symbol
Footprint
3D Model
