首页  >  产品百科  >  U.FL-2LPHF6-088N1T-A-500

U.FL-2LPHF6-088N1T-A-500

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: 4294253
供应商: 海外现货
标准整包数: 1

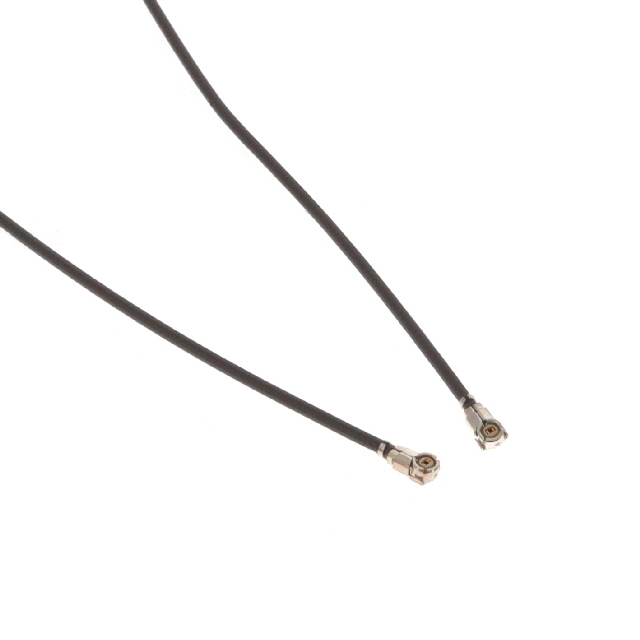

HIROSE ELECTRIC 同轴线缆 U.FL-2LPHF6-088N1T-A-500

U.FL-2LPHF6-088N1T-A-500概述

    文章标题:U.FL 系列超小型表面贴装同轴连接器技术手册解析

    1. 产品简介


    U.FL 系列是 Hirose Electric Co., Ltd 推出的一系列超小型表面贴装同轴连接器,适用于需要高可靠性且空间受限的应用场景。这些连接器支持高达6 GHz的高频传输,并具有极小的公母插头设计(公头高度为1.9 mm或2.3 mm、2.4 mm)。U.FL 系列广泛应用于无线通信设备、便携式电子产品以及工业自动化等领域,是微型化设计的理想选择。

    2. 技术参数


    以下是 U.FL 系列连接器的技术规格和性能参数:
    | 参数类别 | 描述 |

    | 额定阻抗 | 50Ω |
    | 频率范围 | DC 至 6 GHz |
    | 工作温度范围 | -40°C 至 +90°C |
    | 存储温度范围 | -30°C 至 +70°C |
    | 插拔次数 | ≥30 次 |
    | 耐久性测试 | 无接触电阻断路超过 1 µs |
    | 绝缘电阻 | ≥500 MΩ(100 V DC) |
    | 耐压性 | 200 V AC / 1 分钟,无击穿或放电 |
    | 回波损耗(V.S.W.R.)| DC 至 3 GHz:≤1.3;3 GHz 至 6 GHz:≤1.5 |

    3. 产品特点和优势


    U.FL 系列连接器具备以下独特功能和优势:
    - 高度紧凑:公头高度仅为1.9 mm或2.3 mm、2.4 mm,可有效节省PCB板空间。
    - 轻量化设计:公头重量仅为54 mg至72 mg,适合轻薄型设备。
    - 高频性能优异:支持从DC到6 GHz的宽频段工作,适用于高频率信号传输。
    - 自动装配友好:采用卷带式包装,便于自动化设备操作。
    - 稳固连接:通过"咔哒"声确认完全连接状态,确保电气和机械性能一致。

    4. 应用案例和使用建议


    U.FL 系列连接器常用于以下领域:
    - 无线模块接口:例如Wi-Fi模块、蓝牙模块之间的射频连接。
    - 便携式医疗设备:如可穿戴设备和手持式诊断仪器。
    - 物联网终端:例如传感器节点的天线连接。
    使用建议:
    - 在高振动或冲击环境中使用时,应结合适当的防护措施,避免连接松动。
    - 安装时需注意焊盘对齐精度,以防止连接器倾斜导致失效。

    5. 兼容性和支持


    U.FL 系列支持多种电缆尺寸,包括直径为0.81 mm、1.13 mm、1.32 mm 和 1.37 mm 的同轴电缆。产品符合RoHS和Halogen-Free环保标准,且可通过转换适配器与其他标准接口(如SMA)无缝兼容。厂商提供详尽的技术文档和技术支持服务,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题一:连接不稳定
    解决方案:检查电缆长度是否符合要求,并确保焊接质量良好。
    - 问题二:插入力过大
    解决方案:调整焊接温度曲线,避免过高的表面温度。
    - 问题三:回波损耗过高
    解决方案:重新校准测量系统,确保正确连接转换适配器。

    7. 总结和推荐


    总体而言,U.FL 系列超小型表面贴装同轴连接器以其卓越的高频性能、紧凑的设计和出色的耐用性,成为许多高要求应用场景的首选。无论是消费类电子产品还是工业领域,该系列产品都能提供可靠而稳定的连接解决方案。因此,我们强烈推荐 U.FL 系列连接器用于需要高密度布线和高效能传输的应用场合。
    如果您需要进一步咨询或技术支持,可以直接联系 Hirose Electric 的官方客服。

U.FL-2LPHF6-088N1T-A-500参数

参数
长*宽*高 500mm(长度)
零件状态 在售
包装方式 袋装

U.FL-2LPHF6-088N1T-A-500厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LPHF6-088N1T-A-500数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LPHF6-088N1T-A-500 U.FL-2LPHF6-088N1T-A-500数据手册

U.FL-2LPHF6-088N1T-A-500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 37.2537
10+ ¥ 35.7636
25+ ¥ 32.7833
100+ ¥ 32.7833
250+ ¥ 32.1872
500+ ¥ 32.1872
1000+ ¥ 32.1872
2500+ ¥ 32.1872
库存: 43
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 37.25
