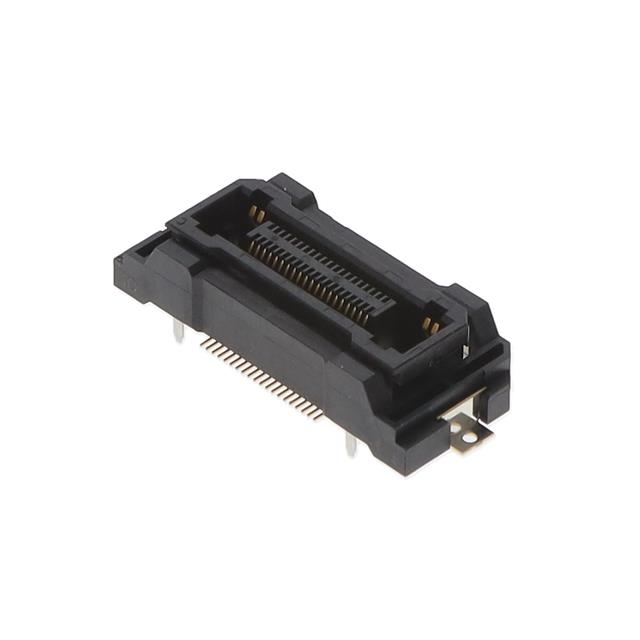

FX23L-40S-0.5SV

厂牌: HIROSE ELECTRIC
产品描述: Hirose 0.5mm间距40p双排排母 板对板, FX23系列, 直角, 印刷电路板安装
供应商型号: 26M-FX23L-40S-0.5SV
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX23L-40S-0.5SV

FX23L-40S-0.5SV概述

    高速传输0.5mm间距板对板浮动连接器——FX23/FX23L系列

    产品简介


    FX23/FX23L系列是高速传输用的0.5mm间距板对板浮动连接器,广泛应用于汽车电子、工业自动化及通信设备等领域。这些连接器以其卓越的高可靠性、高速传输性能和出色的耐久性而闻名。

    技术参数


    - 接口类型: 板对板连接,支持垂直连接及堆叠连接。
    - 接触点数量: 可选20、40、60、80、100、120个信号接触点,每个连接器另有4个电源接触点。
    - 浮动力度: X方向和Y方向均可达±0.6mm,允许超过接插件间距的浮动运动。
    - 速度性能: 高速传输能力可达8+Gbps。
    - 电源设计: 每根引脚可承载高达3A的电流。
    - 适用温度范围: 工作温度范围为-55℃至105℃,存储温度范围为-10℃至60℃。
    - 绝缘性能: 信号部分绝缘电阻不小于100MΩ,电源部分不低于1000MΩ。
    - 耐久性: 插拔循环寿命达100次以上,接触电阻稳定。

    产品特点和优势


    FX23/FX23L系列连接器具有多个独特功能和优势,使其在市场上极具竞争力:
    - 优秀的耐振动和冲击能力:经过严格的震动和冲击测试,在振动频率为10-55Hz,半幅度为0.75mm时,无1μs以上的电流失效。
    - 卓越的耐湿性和温度循环性能:能在高温高湿环境下保持良好的绝缘性和低接触电阻。
    - 高可靠性的混合功率/信号设计:内置4条电源线路和多条信号线路,提供高效能和稳定的数据传输。

    应用案例和使用建议


    - 汽车电子:适用于高级驾驶辅助系统(ADAS),如传感器和控制器间的高速数据交换。
    - 工业自动化:可用于机器人和控制系统的连接,确保实时数据传输的可靠性。
    - 通信设备:如5G基站和其他通信模块间的高速连接。
    使用建议:在安装时注意连接器的垂直对齐和正确的插拔力度,以保证长期稳定的连接性能。对于极端工作环境的应用场合,建议定制特定规格的连接器以满足要求。

    兼容性和支持


    - 兼容性:FX23/FX23L系列可以与其他标准接口的连接器和设备进行适配。
    - 厂商支持:HIROSE公司提供详细的技术文档、样品和专业的技术支持服务,帮助客户快速解决任何安装或使用上的问题。

    常见问题与解决方案


    - Q:如何确保连接器不会因为振动或冲击而失效?
    - A: 连接器已经通过严格测试,包括高频振动和冲击试验,以确保在实际使用中能够承受一定的机械应力。

    - Q:如何正确处理潮湿环境下的腐蚀问题?
    - A: 使用前应对连接器进行适当的预处理,并在实际使用中保持适当的通风条件,避免长时间暴露于高湿度环境中。

    总结和推荐


    FX23/FX23L系列连接器以其卓越的高速传输性能、高可靠性和宽广的工作温度范围成为众多应用场合的理想选择。它不仅在汽车电子、工业自动化和通信设备等领域展现出强大的竞争力,而且具备广泛的兼容性和强大的后盾支持。因此,我强烈推荐使用这款连接器以提高您的系统性能和可靠性。

FX23L-40S-0.5SV参数

参数
触头镀层
板上高度 5.8mm
针脚数 44pin
接合堆叠高度 -
触头镀层厚度 100nm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
长*宽*高 26mm(长度)*10.5mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

FX23L-40S-0.5SV厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX23L-40S-0.5SV数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX23L-40S-0.5SV FX23L-40S-0.5SV数据手册

FX23L-40S-0.5SV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 25
10+ ¥ 20
50+ ¥ 18.1818
100+ ¥ 16.6667
库存: 154
起订量: 1 增量: 80
交货地:
最小起订量为:1
合计: ¥ 25
