U.FL-2LP-088K2T-A-(1000)

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述: Hirose Ultra-Fine同轴电缆, U.FL Series系列, 1m长, U.FL母座转U.FL母座, 50 Ω, 黑色
供应商型号: 1750628
供应商: 海外现货
标准整包数: 300

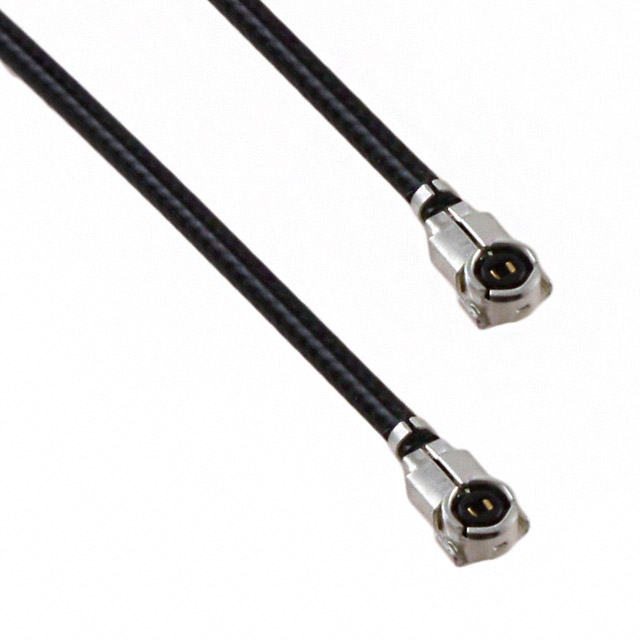

HIROSE ELECTRIC 同轴线缆 U.FL-2LP-088K2T-A-(1000)

U.FL-2LP-088K2T-A-(1000)概述


    产品简介


    U.FL 系列超小型表面贴装同轴连接器
    U.FL 系列是专门为移动通信和无线设备设计的超小型表面贴装同轴连接器。这些连接器支持高频传输,具有极小的外形尺寸,非常适合空间受限的应用场景。主要应用于智能手机、PHS(个人手持式电话)、无线通信设备、电子测量仪器、GPS、无线局域网、蓝牙等领域。

    技术参数


    - 额定阻抗:50 欧姆
    - 频率范围:直流至 6 GHz
    - 工作温度范围:-40°C 至 +90°C
    - 储存温度范围:-30°C 至 +70°C
    - V.S.W.R.(驻波比):1.3 至 1.5 最大值
    - 接合高度:1.9 mm 或 2.4 mm(最大值为 2.0 mm 或 2.5 mm)
    - 电缆直径:
    - 0.81 mm
    - 1.13 mm
    - 1.32 mm
    - 1.37 mm
    - 插拔耐久性:200 次
    - 接触电阻:
    - 内导体:最大 25 毫欧
    - 外导体:最大 15 毫欧
    - 绝缘电阻:最小 500 兆欧
    - 介电强度:100 V DC 或 200 V AC,持续 1 分钟
    - 防振动和冲击:59 m/s² 加速度,5 次循环;735 m/s² 加速度,3 次循环
    - 湿度耐受性:96 小时,40°C 和 95% 湿度条件下无损坏

    产品特点和优势


    - 小型化:额定接合高度仅为 1.9 mm 或 2.4 mm,且体积小巧,占用面积仅 7.7 mm²。
    - 轻量化:接头重量仅为 15.7 mg,便于集成到便携式设备中。
    - 高频率传输能力:可在宽频率范围内(DC 至 6 GHz)提供稳定性能,适合各种小型设备。
    - 自动组装能力:接头采用卷带包装,适用于自动化组装设备。
    - 简单安装与拆卸:配备专用工具,确保正确拆装,提供清晰的“咔嗒”声确认完全接合。
    - 高性能电缆:标配超细同轴电缆(直径 0.81 mm),保证可靠稳定的连接。

    应用案例和使用建议


    应用案例:
    - 智能手机:集成于手机主板,用于内部天线连接。
    - 无线通信设备:用于移动设备与基站之间的信号传输。
    - 电子测量仪器:用于高频信号的测试与测量。
    使用建议:
    - 在组装过程中,建议使用推荐的焊锡膏和回流焊温度曲线,以确保最佳焊接效果。
    - 使用专门的拔除工具,避免直接施加拉力导致电缆损坏。
    - 考虑环境条件的影响,如避免在高腐蚀环境中使用,以防接头受损。

    兼容性和支持


    U.FL 系列连接器具有良好的兼容性,可以与市面上的多种小型电子设备和天线系统配套使用。Hirose 提供详细的技术支持和售后服务,包括工程图纸请求和产品状态查询。用户可以通过访问 Hirose 官方网站进行 RoHS 查询或联系销售代表获取更多信息。

    常见问题与解决方案


    1. 问题:如何正确拔出 U.FL 连接器?
    - 解决方案:使用专用的拔除工具,垂直向上拔出插头。
    2. 问题:如何确认连接器已完全接合?
    - 解决方案:听“咔嗒”声确认,确保连接器稳固。
    3. 问题:连接器的最大负载是多少?
    - 解决方案:根据不同型号,最大负载分别为 1 N 和 2 N。

    总结和推荐


    总结:
    U.FL 系列超小型表面贴装同轴连接器凭借其独特的微型化设计、高频率传输能力和简便的安装拆卸过程,在智能手机、无线通信设备和电子测量仪器中表现出色。其出色的耐振动、耐冲击和湿度能力使其成为理想的选择。
    推荐:
    鉴于其卓越的性能和广泛的应用场景,强烈推荐 U.FL 系列连接器用于需要高频传输和紧凑设计的电子产品。

U.FL-2LP-088K2T-A-(1000)参数

参数
长*宽*高 100cm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 袋装

U.FL-2LP-088K2T-A-(1000)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LP-088K2T-A-(1000)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LP-088K2T-A-(1000) U.FL-2LP-088K2T-A-(1000)数据手册

U.FL-2LP-088K2T-A-(1000)封装设计

查看详情并下载
Symbol
Footprint
3D Model
