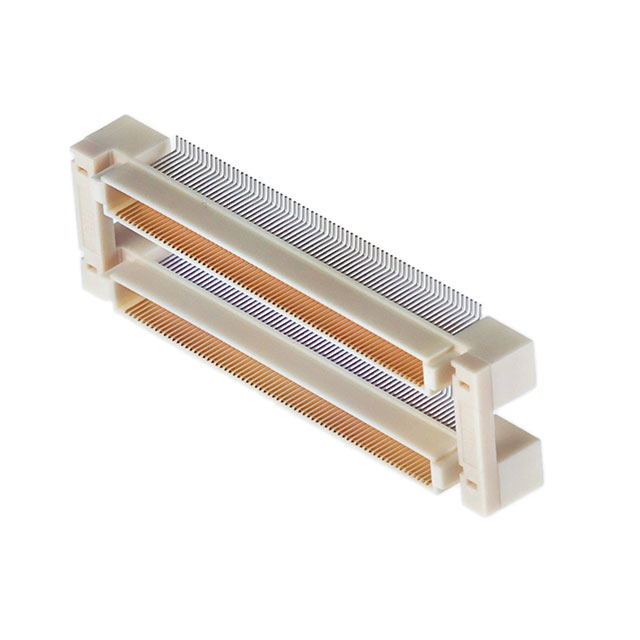

FX8C-140/140P11-SV4J(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 600μm 4 280pin 9mm,14mm 7.35mm 金 SMD,P=0.6mm 贴片安装
供应商型号: CSJ-ST18224093
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-140/140P11-SV4J(71)

FX8C-140/140P11-SV4J(71)概述


    产品简介


    产品概述
    HIROSE公司生产的FX8系列和FX8C系列0.6毫米间距堆叠高度为3毫米至16毫米的连接器,具有多种型号和配置,适用于汽车、工业控制、通信设备和其他高可靠性要求的应用领域。这些连接器的设计考虑了机械强度和电气性能,以确保在各种恶劣环境中都能保持稳定的连接。
    主要功能
    - 高堆叠高度:支持从3毫米到16毫米的堆叠高度,适合不同空间需求的应用。
    - 表面贴装共平面性(SMT Coplanarity):确保焊盘位置准确,焊接过程可靠。
    - 导引功能:内置导引肋和倒角设计,允许±0.6毫米的错位但仍能实现简单对接。
    - 防误插设计:底座上的凸起防止连接器错误安装。
    - 双连接产品:通过附加的间隔器使两件相同连接器能够一同安装,提高安装可靠性和准确性。

    技术参数


    | 参数 | 规格 | 条件 |
    |
    | 绝缘电阻 | ≥1000 MΩ | 250V DC |
    | 耐电压 | 无闪络或绝缘击穿 | 300V AC 1分钟 |
    | 接触电阻 | ≤45 mΩ | 100mA |
    | 振动 | 无超过1µs的电断开 | 10-55Hz,振幅0.75mm |
    | 温湿度稳定状态 | 接触电阻≤55 mΩ | 绝缘电阻≥100 MΩ |
    | 温度循环 | 接触电阻≤55 mΩ | 绝缘电阻≥100 MΩ |
    | 插拔次数 | 接触电阻≤55 mΩ | 50次 |
    | 焊接热稳定性 | 无变形影响性能

    产品特点和优势


    1. 高堆叠高度灵活性:FX8系列和FX8C系列的堆叠高度范围广泛,从3毫米到16毫米,满足多样化的安装需求。
    2. 出色的机械和电气性能:设计考虑了各种极端条件下的可靠性,包括振动和温湿度变化。
    3. 防误插入机制:底部的导向结构可以防止错误安装,提高安装可靠性。
    4. 双连接产品选项:通过内置间隔器可以方便地将两个相同的连接器安装在一起,增强了装配精度和牢固性。
    5. 环保材料:采用UL94V-0等级的PPS树脂作为绝缘材料,保证了良好的耐火性能。

    应用案例和使用建议


    应用案例
    - 汽车应用:用于车身控制模块之间的数据传输,要求高可靠性。
    - 工业自动化:用于工厂自动化系统中各种传感器和执行器的数据交换,要求高性能和长寿命。
    - 通讯设备:应用于路由器、服务器等通信设备中,提供高速稳定的信号传输。
    使用建议
    - 严格控制安装工艺:根据手册中的建议,在焊接过程中采用正确的温度曲线,并确保焊点的准确对齐。
    - 增强板间固定:为了避免仅依靠连接器承受板的压力,建议采用螺钉或其他方法进行板间的固定。

    兼容性和支持


    - 兼容性:FX8系列和FX8C系列不相互兼容,需要根据具体应用选择合适的产品线。
    - 技术支持:联系公司代表获取更多详细信息和技术支持,尤其是在涉及高可靠性的应用场合。

    常见问题与解决方案


    - Q1: 如何处理连接器在焊接时发生偏移?
    - A1: 确保焊接过程中正确校准焊盘位置,并检查使用的焊料和焊接参数是否符合手册推荐的标准。

    - Q2: 为什么手册建议不要使用自动装配过程来安装托盘包装的产品?
    - A2: 自动装配过程可能由于精确度不够而导致连接器损坏。建议采用管装或带状包装,这些包装形式更适合自动装配过程。

    总结和推荐


    HIROSE的FX8系列和FX8C系列0.6毫米间距堆叠高度连接器提供了高度的可靠性和广泛的适用性,特别适合于要求高可靠性的工业和汽车应用。其独特的设计、优质的材料和全面的支持服务使其在市场上具备强大的竞争力。总体而言,对于寻求高性能和耐用性的应用场景,这款产品是非常值得推荐的选择。

FX8C-140/140P11-SV4J(71)参数

参数
接合堆叠高度 9mm,14mm
触头镀层厚度 -
类型 Header,Outer Shroud Contacts
间距 600μm
排数 4
触头镀层
板上高度 7.35mm
针脚数 280pin
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX8C-140/140P11-SV4J(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX8C-140/140P11-SV4J(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX8C-140/140P11-SV4J(71) FX8C-140/140P11-SV4J(71)数据手册

FX8C-140/140P11-SV4J(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
