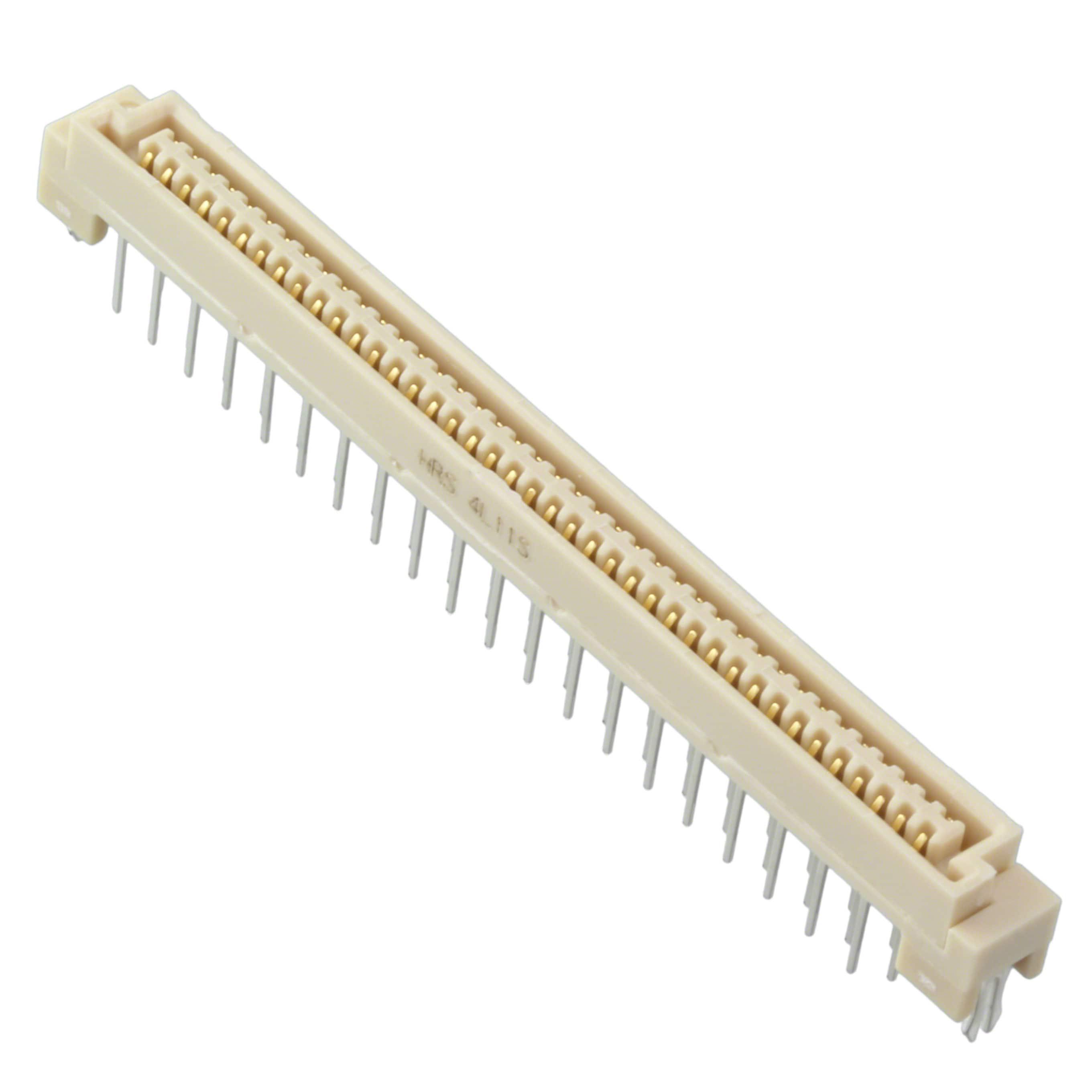

FX4C2-80S-1.27DSAL(71)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 1.27mm 2 80pin 7mm,8mm,10mm 6mm 203nm 金 通孔安装
供应商型号: AV-A-FX4C2-80S-1.27DSAL(71)
供应商: Avnet
标准整包数: 70
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX4C2-80S-1.27DSAL(71)

FX4C2-80S-1.27DSAL(71)概述

    FX4系列半间距堆叠高度5至11毫米板对板连接器

    产品简介


    FX4系列是一款微型板对板连接器,适用于计算机、外围设备和商用设备等领域。它通过灵活设置堆叠高度(以1毫米为间隔),可以满足各种需求。该系列提供不同堆叠高度的型号,以适应不同的应用要求。

    技术参数


    - 电流额定值: 0.5安培
    - 工作温度范围: -55°C至+85°C
    - 存储温度范围: -10°C至+60°C
    - 电压额定值: 125V AC
    - 工作湿度范围: 40%至80%
    - 存储湿度范围: 40%至70%
    - 绝缘电阻: 最小100兆欧(在250V DC条件下测量)
    - 耐压: 300V AC持续1分钟无闪络或击穿
    - 接触电阻: 最大45毫欧(在100mA条件下)
    - 振动测试: 频率10至55Hz,单振幅0.75毫米,各方向2小时
    - 温湿度稳态测试: 接触电阻最大55毫欧,绝缘电阻最小100兆欧
    - 温度循环测试: 接触电阻最大55毫欧,绝缘电阻最小100兆欧
    - 耐久性: 插拔300次后,接触电阻最大55毫欧
    - 焊接热冲击测试: 手动焊接时不超过360°C,浸焊时不超过260°C

    产品特点和优势


    - 小巧轻便: 相较于前一代产品(HRS FX2系列),安装空间和重量分别减少了约30%,并且安装面积减少了约70%。
    - 堆叠高度灵活: 堆叠高度可在5毫米到11毫米之间按1毫米的增量进行调节。
    - 防焊剂溢出: 当焊料浸渍时,完全防止焊剂从电路板背面溢出。
    - 误插保护及低插拔力机制: 设计上完全防止误插入,且采用低插拔力设计。


    应用案例和使用建议


    FX4系列广泛应用于电脑、外围设备、商用设备等。在设计这些设备的连接部分时,应考虑不同堆叠高度的需求,以确保合适的板对板连接。根据制造商的指导,应选择适当的堆叠高度和连接类型(例如,直针或弯针)。

    兼容性和支持


    FX4系列连接器设计用于标准的电路板,与市面上大多数设备具有良好的兼容性。HIROSE公司还提供了详尽的技术支持,包括图纸和具体规格的定制需求,以及全面的质量保证服务。

    常见问题与解决方案


    1. 问: 连接过程中出现断开现象?
    - 答: 确保在连接之前,检查两连接件之间的间隙在1毫米以内,并按照正确步骤操作。

    2. 问: 如何避免焊剂溢出?
    - 答: 在焊接过程中,应使用专用夹具固定好连接器,避免焊剂溢出。

    总结和推荐


    FX4系列连接器以其紧凑的设计、高灵活性和可靠性,在市场上具有很高的竞争力。其广泛的应用范围和强大的技术参数使其成为许多应用场景的理想选择。因此,强烈推荐使用FX4系列连接器来提升您的设备性能和可靠性。

FX4C2-80S-1.27DSAL(71)参数

参数
触头镀层
板上高度 6mm
针脚数 80pin
接合堆叠高度 7mm,8mm,10mm
触头镀层厚度 203nm
类型 Center Strip Contacts,Receptacle
间距 1.27mm
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 托盘

FX4C2-80S-1.27DSAL(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX4C2-80S-1.27DSAL(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX4C2-80S-1.27DSAL(71) FX4C2-80S-1.27DSAL(71)数据手册

FX4C2-80S-1.27DSAL(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 4.5195 ¥ 39.9976
140+ $ 4.332 ¥ 38.3382
210+ $ 4.0737 ¥ 36.0522
420+ $ 3.9627 ¥ 35.0699
560+ $ 3.7851 ¥ 33.4981
1120+ $ 3.6408 ¥ 32.2211
库存: 210
起订量: 70 增量: 70
交货地:
最小起订量为:70
合计: ¥ 2799.83
