首页  >  产品百科  >  U.FL-2LP-062N2D-A-(200)

U.FL-2LP-062N2D-A-(200)

产品分类: 同轴线缆
厂牌: HIROSE ELECTRIC
产品描述:
供应商型号: U.FL-2LP-062N2D-A-(200)-ND
供应商: Digi-Key
标准整包数: 1

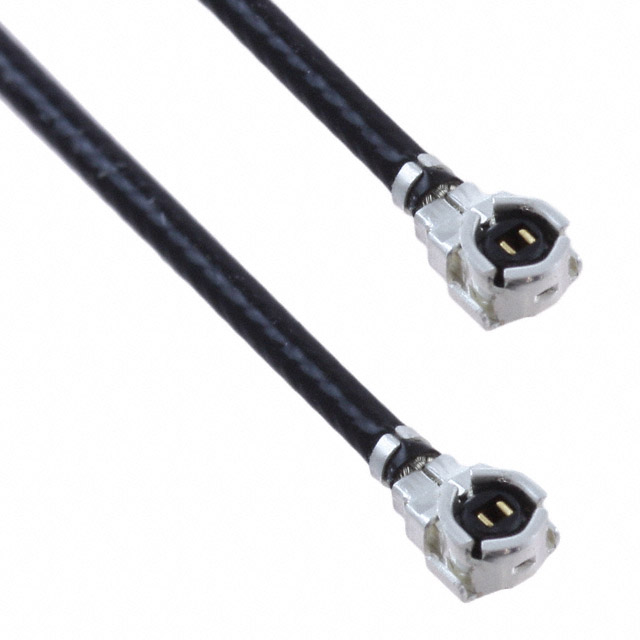

HIROSE ELECTRIC 同轴线缆 U.FL-2LP-062N2D-A-(200)

U.FL-2LP-062N2D-A-(200)概述

    Ultra Small Surface Mount Coaxial Connectors - U.FL Series

    1. 产品简介


    产品类型:超小型表面贴装同轴连接器,具有1.9mm或2.4mm的对接高度。
    主要功能:提供高频率传输性能,适用于各种需要小型同轴连接器的应用场景。
    应用领域:移动电话、PHS、无线通信设备、GPS、无线局域网(WLAN)、蓝牙以及任何需要高频传输的应用场景。

    2. 技术参数


    - 工作频率范围:直流至6GHz
    - 工作温度范围:-40℃至+90℃
    - 储存温度范围:-30℃至+70℃
    - 接触电阻:中心引脚最大20mΩ,外导体最大10mΩ
    - 绝缘电阻:最小500MΩ
    - 额定电压:直流100V,交流200V/1分钟
    - 电压驻波比(V.S.W.R.):1.3至1.5
    - 阻抗:50欧姆
    - 屏蔽效果:最大6GHz传输速度
    - 电缆类型:单根屏蔽双绞线(直径0.81mm至1.37mm)

    3. 产品特点和优势


    - 超小型设计:高度仅为1.9mm或2.4mm,符合多种便携式设备的需求。
    - 轻量化:插座重量仅15.7mg,非常适合空间受限的设计。
    - 高性能传输:可支持高达6GHz的传输频率,V.S.W.R.小于1.5,确保信号的稳定传输。
    - 自动装配兼容性:可使用真空吸嘴进行自动装配,提高生产效率。
    - 简单接插操作:带有专用的拔出工具,确保正确的拆卸。
    - 可靠连接确认:通过触觉点击确认完全连接,确保电气和机械连接无误。

    4. 应用案例和使用建议


    - 应用案例:适用于移动电话、无线路由器等设备中,作为高密度电路板上的连接组件。
    - 使用建议:在组装过程中要遵循推荐的温度曲线,防止焊接过程中的热冲击。在插拔操作时,应确保轴向对准,避免过度施力于电缆。

    5. 兼容性和支持


    - 兼容性:U.FL连接器可以与其他小型同轴连接器兼容,例如SMA转换适配器。
    - 支持:厂商提供详细的技术文档和客户支持服务,确保客户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的插拔操作?
    - 解决方案:使用专用拔出工具,确保沿轴向垂直拔出。避免角度不正导致损坏。
    - 问题2:如何选择合适的电缆长度?
    - 解决方案:根据具体需求选择标准长度或定制长度。联系Hirose销售代表获取更详细的指导。

    7. 总结和推荐


    优点总结:
    - 小型化设计:占用极小的空间,适合现代便携设备的设计需求。
    - 高性能传输:可支持高频信号传输,保证信号的稳定性和可靠性。
    - 易于安装:提供自动化装配支持,简化生产流程。
    - 兼容性强:支持与其他标准连接器的兼容使用。
    推荐意见:
    U.FL系列超小型表面贴装同轴连接器因其出色的性能和设计,非常适合用于高频信号传输的应用场景,特别是对尺寸和重量有严格要求的便携设备。对于追求高品质和高性能的项目,强烈推荐选用U.FL系列产品。

U.FL-2LP-062N2D-A-(200)参数

参数
长*宽*高 200mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

U.FL-2LP-062N2D-A-(200)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

U.FL-2LP-062N2D-A-(200)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 同轴线缆 HIROSE ELECTRIC U.FL-2LP-062N2D-A-(200) U.FL-2LP-062N2D-A-(200)数据手册

U.FL-2LP-062N2D-A-(200)封装设计

查看详情并下载
Symbol
Footprint
3D Model
