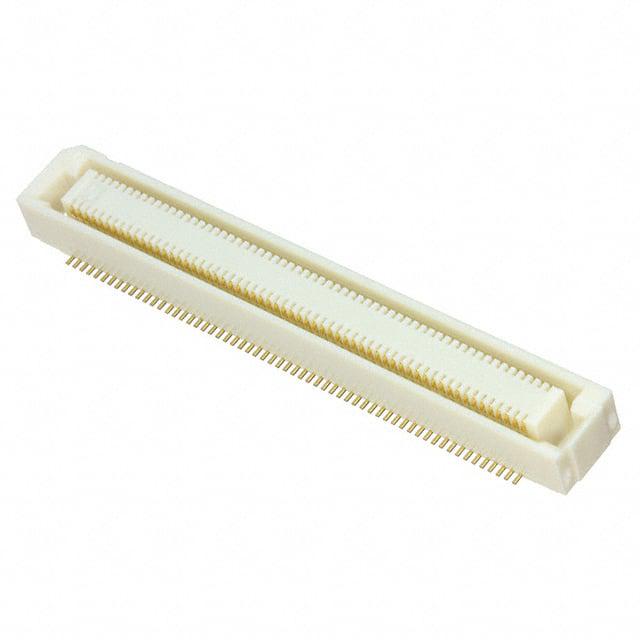

FX8C-120S-SV(71)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Receptacle 600μm 2 120pin 5mm,6mm,7mm,9mm,11mm 3.96mm 金 SMD,P=0.6mm 贴片安装
供应商型号: CSJ-ST65239394
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX8C-120S-SV(71)

FX8C-120S-SV(71)概述


    产品简介


    产品名称:FX8系列及FX8C系列堆叠式连接器
    产品类型:
    FX8系列和FX8C系列为堆叠式连接器,提供多种接触点数(从60到140个),适用于需要高可靠性的应用场景,如汽车电子、工业自动化、通信设备等。
    主要功能:
    - 高度可调节的堆叠高度,范围从3mm到16mm;
    - 提供SMT焊接方式;
    - 内置导向肋和斜面设计,确保易用性和高可靠性;
    - 具备防插错设计,防止错误安装;
    - 支持双连接产品,以提高安装可靠性和准确性。
    应用领域:
    广泛应用于工业自动化、通信设备、汽车电子、医疗设备等对可靠性要求较高的场合。

    技术参数


    - 绝缘电阻:最小1000兆欧(250V DC)
    - 耐压强度:无闪络或绝缘击穿(300V AC/1分钟)
    - 接触电阻:最大45毫欧(100mA)
    - 振动测试:无电连续中断超过1微秒(频率10-55Hz,单振幅0.75mm,每个轴向2小时)
    - 湿度测试:稳态湿度(温度40°C,湿度90%-95%,持续96小时)接触电阻最大55毫欧,绝缘电阻最小100兆欧
    - 温度循环测试:温度从-55°C到85°C,每个温度阶段2至3分钟,共5个周期
    - 插拔次数:接触电阻最大55毫欧,经过50次插拔后
    - 抗焊热冲击:组件变形不影响性能
    - 额定电流:0.4A
    - 额定电压:AC 100V
    - 工作温度范围:-55°C至+85°C
    - 工作湿度范围:-40%至80%
    - 存储温度范围:-10°C至+60°C
    - 存储湿度范围:40%至70%

    产品特点和优势


    1. 高度可调的堆叠高度:提供多种不同的堆叠高度选择,满足不同应用场景的需求。
    2. SMT焊接兼容性:通过减少焊区的平面度公差(小于0.1毫米),保证了高精度焊接。
    3. 内置导向装置:通过导向肋和斜面设计,允许±0.6毫米的不对准误差,确保轻松插入。
    4. 防插错设计:底部连接器上的凸块位置和直径不同,防止接反。
    5. 双连接产品选项:增强安装可靠性和精确性,特别适合同时安装两个相同连接器的情况。

    应用案例和使用建议


    应用场景示例:
    - 汽车电子系统中的电源连接
    - 工业自动化设备中的传感器连接
    - 通信设备中的信号传输接口
    使用建议:
    - 在堆叠过程中,确保堆叠高度误差不超过0.2毫米,以确保有效的接触长度。
    - 使用螺钉或其他支撑方式固定电路板,以避免只依赖连接器来支撑电路板。
    - 建议按照HRS测试条件进行焊接操作,具体参数应参考制造商提供的建议。

    兼容性和支持


    - 兼容性:FX8系列和FX8C系列连接器之间不能相互配对。其他连接器和设备的具体兼容性请参考详细的技术手册。
    - 支持和服务:请与公司代表联系以获取更多技术支持和售后支持。

    常见问题与解决方案


    1. 问题:插拔过程中的接触不良。
    - 解决方案:检查是否有正确的堆叠高度和清洁的插针。如果仍有问题,可以咨询技术支持。

    2. 问题:接触电阻异常增加。
    - 解决方案:检查连接器的焊接质量,确保焊接区域没有污染。如有必要,重新焊接连接器。

    3. 问题:连接器无法顺利插入。
    - 解决方案:确保正确对齐连接器,特别是检查防插错设计是否发挥作用。如仍然存在问题,可以咨询制造商的技术支持。

    总结和推荐


    综上所述,FX8系列及FX8C系列堆叠式连接器凭借其高度可调节的堆叠高度、优良的SMT焊接兼容性、防插错设计以及增强的安装可靠性等特点,在各种高可靠性应用场景中表现出色。对于需要高可靠性连接的应用场景,如汽车电子、工业自动化等,该系列连接器是非常值得推荐的选择。强烈建议在选择同类产品时将FX8系列及FX8C系列作为优先考虑对象。

FX8C-120S-SV(71)参数

参数
间距 600μm
排数 2
触头镀层
板上高度 3.96mm
针脚数 120pin
接合堆叠高度 5mm,6mm,7mm,9mm,11mm
触头镀层厚度 -
类型 Center Strip Contacts,Receptacle
通用封装 SMD,P=0.6mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装
