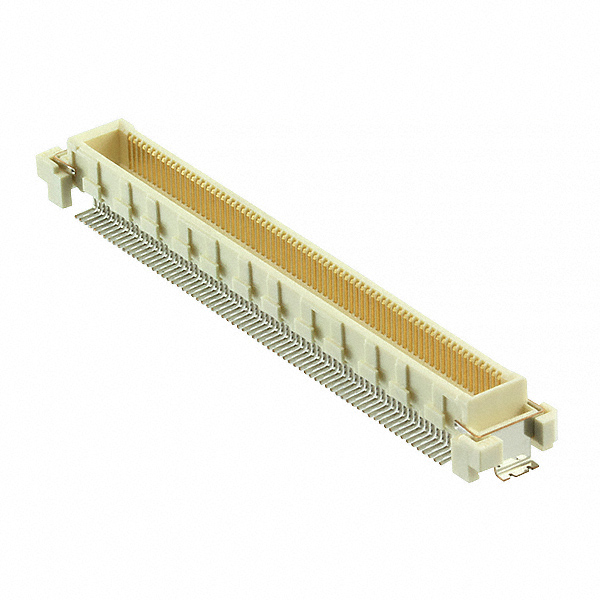

FX10A-144P-SV1(71)

厂牌: HIROSE ELECTRIC
产品描述: Header,Outer Shroud Contacts 500μm 2 144pin 5mm 4.5mm 100nm 金 SMD,P=0.5mm 贴片安装
供应商型号: FX10A-144P-SV1(71)-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX10A-144P-SV1(71)

FX10A-144P-SV1(71)概述


    产品简介


    FX10系列:15+Gbps 0.5mm间距堆叠连接器
    FX10系列 是一种高速信号传输的电子元器件,专为长距离DWDM传输模块(符合OIF 100G长距离DWDM传输模块标准)设计。它适用于高密度应用场景,提供0.5mm间距的信号接触,能够在较小的总体尺寸内进行高效连接,减少板载面积。

    技术参数


    - 电气特性
    - 高速信号传输能力:高达15+Gbps
    - 工作电压:50V AC
    - 绝缘电阻:最小100MΩ(测试电压100V DC)
    - 接触电阻:最大80mΩ(100mA测试电流)
    - 插拔次数:≥50次
    - 温度范围:-55°C 至 85°C
    - 存储温度范围:-10°C 至 60°C
    - 湿度范围:最大相对湿度95%,无冷凝
    - 物理特性
    - 堆叠高度:4至13mm
    - 引脚数:80/100/120/140(带接地板)
    - 接触点间距:0.5mm
    - 接触材料:磷青铜,接触面镀金

    产品特点和优势


    - 高密度集成:0.5mm信号接触间距使得整体体积更小,占用的电路板面积更少,适合高密度布局。
    - 可靠性和抗干扰性:通过独特的浮动系统和严格的质量测试(如振动和冲击测试),保证了连接器在极端条件下的可靠性。
    - 兼容性选择:提供带和不带接地板两种版本,用户可以根据具体需求选择。
    - 多方向可调:通过浮动接插件系统,允许XY方向上的±0.3mm的错位对准,提高装配灵活性。
    - 良好的信号完整性:插入损耗与串扰比(ICR)符合IEEE 802.3ap标准,支持高达15+Gbps的数据传输速率。

    应用案例和使用建议


    应用场景:
    - 电信设备:在长途DWDM传输模块中使用,确保长距离数据传输的稳定性和可靠性。
    - 工业自动化:在需要高密度连接和抗干扰性能的工业环境中,实现复杂系统的信号传输。
    - 数据中心:用于高性能计算节点间的互连,提供高速稳定的通信接口。
    使用建议:
    - 热管理:由于工作环境可能涉及高温情况(如-55°C至85°C),需要良好的散热措施,例如加装散热片。
    - 安装位置:考虑到机械负载的影响,建议使用支撑物防止过度的震动和变形。
    - 清洁和维护:在清洁过程中,应注意不要使接触面受到损坏,推荐使用温和的溶剂进行清洗。

    兼容性和支持


    - 兼容性:本产品可与多种电路板兼容,具体型号需根据实际需求选用合适的引脚配置。
    - 支持和服务:制造商提供详细的安装指南和测试报告,并可根据客户特定需求提供技术支持和定制化服务。

    常见问题与解决方案


    - 问题:连接器插拔时存在松动或接触不良。
    - 解决方案:检查是否有异物堵塞,确认所有接地端均已正确连接,并重新调整固定力度。
    - 问题:长时间存储后连接器表面氧化。
    - 解决方案:建议在存储前对产品进行适当的密封处理,并使用专用工具清洁接触面,保持干净。
    - 问题:数据传输不稳定。
    - 解决方案:检查信号线和电源线路是否按照规范连接,确认是否存在串扰现象,并重新进行焊接。

    总结和推荐


    综合评估:
    FX10系列堆叠连接器凭借其高密度、高可靠性及优秀的信号完整性等特点,在长距离高速数据传输领域表现优异。特别适合需要高性能通信的电信设备、工业自动化系统及数据中心等场合。其广泛的适用性和优良的设计使其在市场上具有较强的竞争力。综上所述,强烈推荐使用FX10系列连接器。
    以上是关于FX10系列15+Gbps 0.5mm间距堆叠连接器的技术手册内容整理。希望这些信息能够帮助您深入了解并有效利用这款产品。

FX10A-144P-SV1(71)参数

参数
触头镀层
板上高度 4.5mm
针脚数 144pin
接合堆叠高度 5mm
触头镀层厚度 100nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 托盘

FX10A-144P-SV1(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX10A-144P-SV1(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX10A-144P-SV1(71) FX10A-144P-SV1(71)数据手册

FX10A-144P-SV1(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5576 ¥ 38.5117
10+ $ 3.8718 ¥ 32.7167
25+ $ 3.4948 ¥ 29.2472
50+ $ 3.3278 ¥ 27.8495
100+ $ 3.169 ¥ 26.5204
250+ $ 3.029 ¥ 25.3488
库存: 3407
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.51
