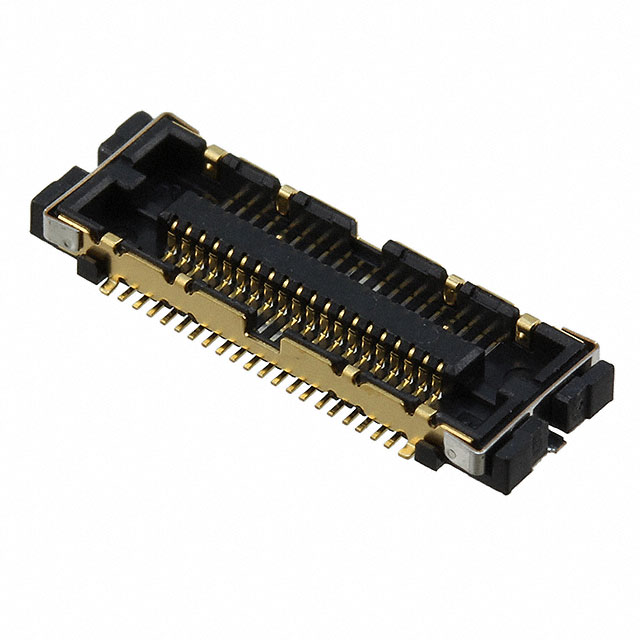

FX12B-40P-0.4SV(30)

厂牌: HIROSE ELECTRIC
产品描述: Center Strip Contacts,Plug 400μm 2 40pin 1.5mm 1.35mm 贴片安装
供应商型号: FX12B-40P-0.4SV(30)-ND
供应商: Digi-Key
标准整包数: 100
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FX12B-40P-0.4SV(30)

FX12B-40P-0.4SV(30)概述

    FX12 系列:0.4mm间距,1.5mm板对板连接器带双屏蔽

    产品简介


    FX12 系列是专为需要高性能和紧凑设计的应用而设计的0.4mm间距,1.5mm板对板连接器。该系列连接器具有双屏蔽设计,能够在复杂的电磁环境中提供卓越的信号完整性。FX12系列连接器广泛应用于消费电子、汽车、通信设备等领域,以满足严格的可靠性要求。

    技术参数


    - 接触电流: 0.3A
    - 电压额定值: 30V AC
    - 工作温度范围: -55°C 到 +85°C
    - 存储温度范围: -10°C 到 +60°C
    - 储存湿度范围: 相对湿度最大95%(无冷凝)
    - 绝缘电阻: 最小50MΩ(100V DC)
    - 耐压能力: 无闪络或绝缘击穿(100V AC/1分钟)
    - 振动抗性: 无1µs以上电气中断
    - 冲击抗性: 无1µs以上电气中断
    - 湿度抗性: 接触电阻最大120mΩ
    - 温循抗性: 接触电阻最大120mΩ
    - 焊接抗性: 无影响性能的组件变形
    - 材料/镀层: 绝缘体采用黑色聚酰胺,符合UL94V-0;接触部分采用磷青铜,镀金0.1μm

    产品特点和优势


    1. 双屏蔽: 插座和插头内置的屏蔽板和金属部件可以防止整个360°范围内电磁辐射和外部干扰。
    2. 低高度设计: 板对板距离仅为1.5mm,适用于空间受限的应用。
    3. 自动对准: 内置自动对准功能,便于有限空间内的接合/分离。
    4. 一致的接合力度: 接触点配置保证一致的接合力,同时带有明确的“咔哒”声确认完全接合。
    5. 防焊料渗入: 接触部分的镍镀层屏障防止焊料渗透,确保接点稳定性。
    6. 高接触可靠性: 镀金曲面设计,确保长接触寿命。
    7. 适合自动化组装: 尽管结构紧凑,仍然留有足够的面积,适合真空拾取机进行自动化装配。
    8. RoHS合规: 所有材料均符合RoHS标准。

    应用案例和使用建议


    FX12系列特别适用于需要高可靠性的场合,如汽车应用。在实际应用中,例如汽车电子系统中,FX12系列可以有效防止电磁干扰,提升系统的整体性能。在使用时应注意保持平行接合,并避免侧面拔出,以减少损坏风险。

    兼容性和支持


    FX12系列兼容多种自动化设备,如SMT贴装机,适合大批量生产。公司提供详尽的技术文档和支持服务,以便客户更好地利用该产品。

    常见问题与解决方案


    1. 如何正确接合?
    - 在规定的自对准范围内(0.3mm),平行放置并轻轻施力直到听到“咔哒”声确认完全接合。
    2. 如何拆卸连接器?
    - 保持板平行状态,从一侧开始分离,并远离焊点施加力量,避免侧面施力导致损坏。
    3. 如何避免焊料渗入?
    - 使用正确的焊接工艺和温度曲线,确保焊料不会进入接触区域。

    总结和推荐


    综上所述,FX12系列连接器凭借其紧凑设计、双屏蔽保护、高可靠性及适合自动化生产的特性,在汽车电子、通信设备和其他需要高可靠性的应用中表现出色。强烈推荐给寻求高品质板对板连接解决方案的工程师和制造商。

FX12B-40P-0.4SV(30)参数

参数
排数 2
触头镀层 -
板上高度 1.35mm
针脚数 40pin
接合堆叠高度 1.5mm
触头镀层厚度 -
类型 Center Strip Contacts,Plug
间距 400μm
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

FX12B-40P-0.4SV(30)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX12B-40P-0.4SV(30)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 矩形连接器 - 阵列/边缘型/夹层式(板对板) HIROSE ELECTRIC FX12B-40P-0.4SV(30) FX12B-40P-0.4SV(30)数据手册

FX12B-40P-0.4SV(30)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.1008 ¥ 17.5811
库存: 0
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
直接购买
加入购物车
