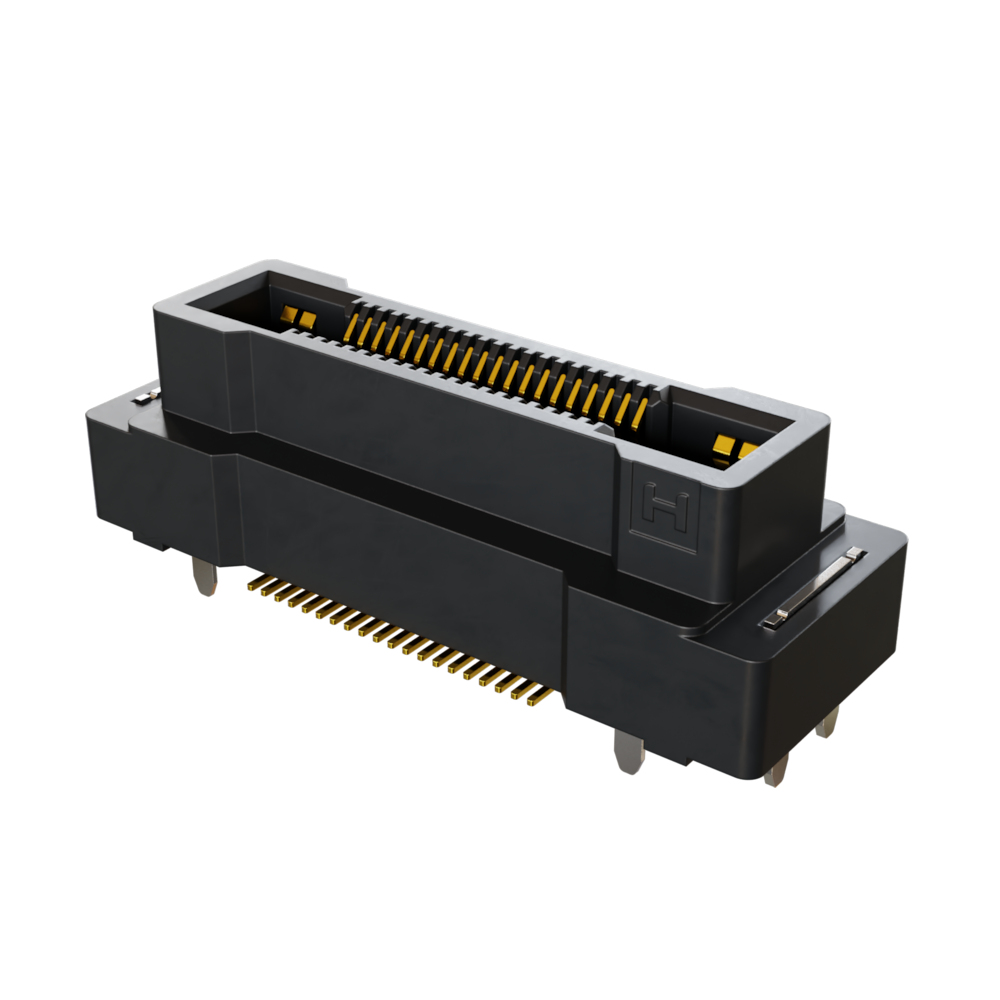

F11-10004042R

厂牌: HARWIN
产品描述: Floating,Outer Shroud Contacts,Receptacle 500μm 2 40pin 15mm,20mm 金 贴片安装
供应商型号: AV-A-HRWF1110004042R
供应商: Avnet
标准整包数: 400
HARWIN 矩形连接器 - 阵列/边缘型/夹层式(板对板) F11-10004042R

F11-10004042R概述

    电子元器件产品技术手册解析:Harwin F11-100XXX42R 0.5mm Pitch Female Flexo Connector

    1. 产品简介


    产品名称: Harwin F11-100XXX42R
    产品类型: 0.5mm间距柔性连接器
    主要功能: 用于信号和电源传输,提供高性能连接解决方案。
    应用领域: 工业自动化、医疗设备、通信系统、消费电子等领域,尤其适合高密度布线需求和空间受限的应用场合。

    2. 技术参数


    | 参数名称 | 规格 |

    | 接触点数量 | 20、40、60、80、100、120 |
    | 接触间距 | 0.5mm |
    | 材质 | 黑色聚苯乙烯(Polystyrene) |
    | 操作温度范围 | -40°C 至 +85°C |
    | 工作电压 | 最大 50V |
    | 工作电流 | 每个接触点最大 3A |
    | 插拔寿命 | ≥ 500 次 |
    | 符合标准 | EIA-481 标准 |

    3. 产品特点和优势


    - 高密度设计: 0.5mm 接触间距使得连接器在有限空间内实现更高的布线密度。
    - 可靠性能: 多达 500 次插拔寿命确保长期稳定运行。
    - 广泛适用性: 支持信号和电源传输,适应工业和消费电子多种应用场景。
    - 标准化包装: 遵循 EIA-481 标准的卷带和盘装设计,便于自动化生产和存储。
    - 灵活配置: 可根据需要选择不同接触点数量(20 至 120),满足多样化需求。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备中的传感器接口连接。
    - 工业自动化系统中高速数据传输模块。
    - 消费电子产品中的主板到显示屏连接。
    使用建议:
    1. 在组装过程中,确保接触点清洁无尘,避免污染影响导电性能。
    2. 配套使用推荐的 PCB 布局,确保良好的电气和机械性能。
    3. 使用前检查连接器的接触方向和标识,防止安装错误。

    5. 兼容性和支持


    - 兼容性: 与标准卷带包装设备完全兼容,方便生产线集成。
    - 技术支持: 厂商提供详尽的技术文档和支持服务,帮助用户快速上手。
    - 售后服务: 提供长期的维修和更换服务,保障用户设备的正常运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 确保插入方向正确,检查接触点是否变形 |
    | 导电不良 | 清洁接触点,重新插入 |
    | 插拔次数超出预期寿命 | 更换新的连接器 |

    7. 总结和推荐


    综合评估:
    Harwin F11-100XXX42R 是一款高性能、高可靠性的小间距柔性连接器,特别适合对空间和性能要求较高的应用场景。其紧凑的设计、耐用的性能以及广泛的支持使其在市场上具有显著的竞争优势。
    推荐意见:
    强烈推荐此产品用于高密度连接需求的电子设计中。无论是在工业自动化、医疗设备还是消费电子产品领域,它都能提供卓越的性能表现和经济性。

    以上内容基于 Harwin F11-100XXX42R 技术手册进行整理和分析,旨在为工程师和技术人员提供全面的产品信息和实用指导。

F11-10004042R参数

参数
接合堆叠高度 15mm,20mm
触头镀层厚度 -
类型 Floating,Outer Shroud Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 -
针脚数 40pin
安装方式 贴片安装
包装方式 卷带包装

F11-10004042R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

F11-10004042R数据手册

厂牌 PDF简要描述 下载
HARWIN 矩形连接器 - 阵列/边缘型/夹层式(板对板) HARWIN F11-10004042R F11-10004042R数据手册

F11-10004042R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 2.0015 ¥ 17.7135
1200+ $ 1.9837 ¥ 17.5553
库存: 800
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 7085.4
