09456000541

产品分类: 多芯线缆
厂牌: HARTING

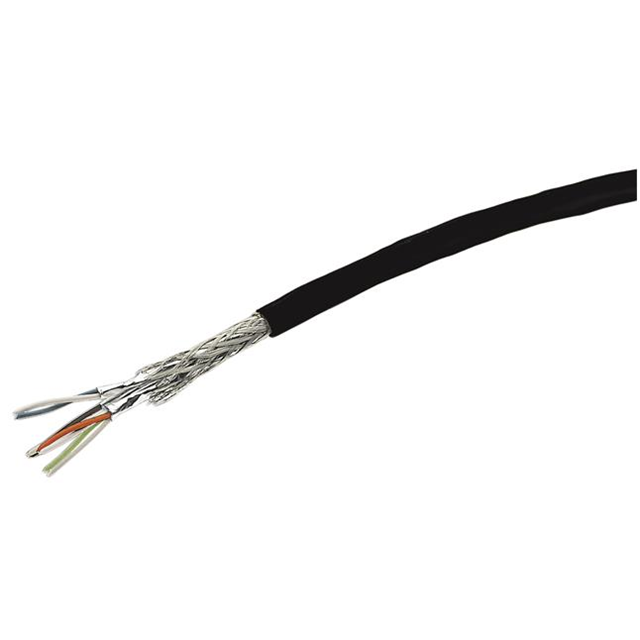

产品描述: HARTING 超六类屏蔽网线, 50m长, 屏蔽双绞线 (STP)屏蔽, 黑色PVC护套
供应商型号: 09456000541-ND
供应商: Digi-Key
标准整包数: 1
HARTING 多芯线缆 09456000541

09456000541概述

    HARTING Industrial Cable 8-wire Cat. 6A Outdoor PVC

    产品简介


    HARTING Industrial Cable 8-wire Cat. 6A Outdoor PVC是一款适用于工业应用的室外用电缆,其主要特性符合ISO/IEC 11801和EN 50173-1标准,特别适合于灵活安装(如跳线)。此款电缆具有优良的户外耐候性、高电磁兼容性以及良好的传输性能,适用于各种复杂环境下的数据传输。

    技术参数


    - 传输速率: 最高支持10Gigabit以太网(10GBase-T)传输,符合IEEE 802.3an标准。
    - 频率范围: 频率范围可达500 MHz,适用于Cat. 6A标准。
    - 电气特性: 最大电容为30.0 μF/100m;最大传输延迟为5.13 ns/m;特性阻抗为100 Ω(±5%)。
    - 机械特性: 最小弯曲半径为4倍直径;动态弯曲次数可达30,000次;最大拉伸强度为70 N。
    - 化学特性: 符合RoHS标准,不含铅、无卤素,通过UL认证。
    - 热特性: 工作温度范围为-20°C至+80°C。

    产品特点和优势


    - 户外适用性: 专为户外使用设计,具有阳光抵抗能力,适用于恶劣环境。
    - 高性能传输: 支持高达10Gigabit的以太网传输,满足现代工业网络需求。
    - 屏蔽和电磁兼容性: 双重屏蔽(每对线金属箔+整体铜丝编织),确保数据传输的安全性和高电磁兼容性。
    - 环保材料: 使用无铅、无卤素的PVC材料,符合RoHS标准。
    - 灵活性和耐用性: 电缆内部采用绞合铜线,具备优异的柔韧性和耐久性。

    应用案例和使用建议


    应用案例
    这款电缆广泛应用于工业自动化、数据中心、视频监控系统以及室外网络布线等领域。它能够支持高速以太网、视频信号以及语音服务的传输,满足多方面的需求。
    使用建议
    1. 选择合适长度: 为确保最佳传输效果,建议使用长度不超过20米的跳线。
    2. 正确安装: 在弯曲时应注意最小弯曲半径,避免损伤电缆内部结构。
    3. 环境适应: 室外安装时需注意避免直射阳光,并选择阴凉通风处。

    兼容性和支持


    - 兼容性: 适用于HARTING RJ45数据插头的IP20和IP67/65防护等级。
    - 制造商支持: 提供相应的安装指南和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问题: 传输速率下降。
    - 解决方案: 检查电缆是否受损,确保连接端口接触良好。
    2. 问题: 电磁干扰。
    - 解决方案: 确认双屏蔽设计是否完整,必要时更换电缆。
    3. 问题: 弯曲半径过小导致损坏。
    - 解决方案: 在弯曲时遵守规定的最小弯曲半径。

    总结和推荐


    HARTING Industrial Cable 8-wire Cat. 6A Outdoor PVC以其卓越的传输性能、出色的户外适应性和高可靠性,在工业自动化及室外网络布线领域展现出显著的优势。对于需要高效稳定数据传输的应用场景,推荐使用这款电缆。

09456000541参数

参数
164.0' (50.0m)
应用等级 工业级
零件状态 在售
包装方式 散装

09456000541厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09456000541数据手册

厂牌 PDF简要描述 下载
HARTING 多芯线缆 HARTING 09456000541 09456000541数据手册

09456000541封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 321.2352 ¥ 2849.6373
10+ $ 273.0967 ¥ 2422.6069
25+ $ 259.9218 ¥ 2305.7337
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2849.63
