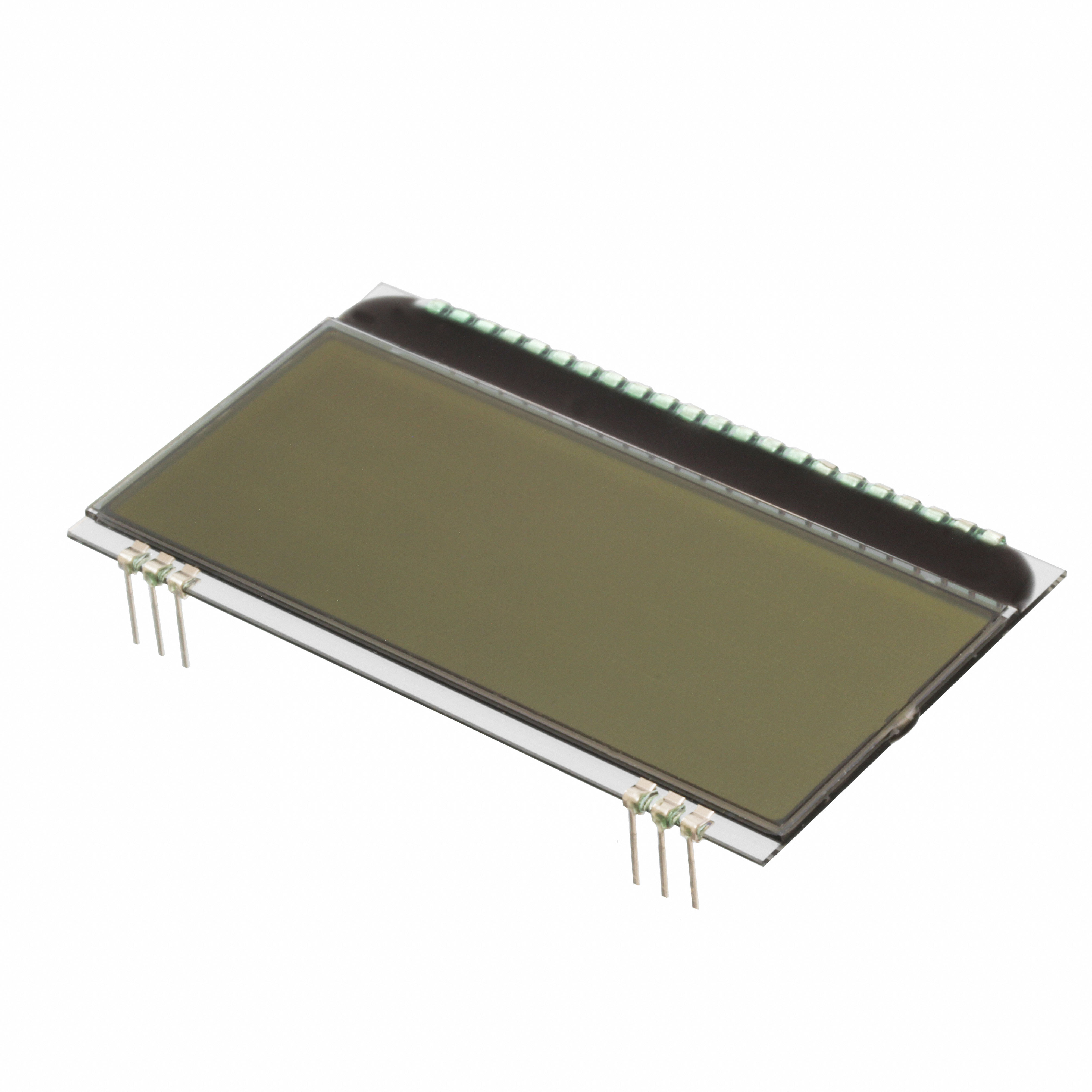

EA DOGM204N-A

产品分类: LCD显示器件
厂牌: DISPLAY VISIONS
产品描述: Display Visions 段码液晶屏, EA DOG系列, I2C, SPI接口
供应商型号: 790-DOGM204NA
供应商: Mouser
标准整包数: 1
DISPLAY VISIONS LCD显示器件 EA DOGM204N-A

EA DOGM204N-A概述


    产品简介


    EA DOGM204-A 是一种高对比度的液晶显示器模块,配备了SSD1803A控制器,支持4/8位并行接口、SPI和I²C通信协议。该模块具有20列4行显示能力,每行字符高度为4.8毫米,适用于紧凑型手持设备和其他需要高质量显示的应用场景。其主要特点是能够以单电源+3.3V运行,无需额外电压,且具有宽广的工作温度范围(-20°C至+70°C)。

    技术参数


    - 显示特性:
    - 显示类型:STN/FSTN,可选透射/反射/半透射模式
    - 显示尺寸:20列×4行,字符高度4.8毫米
    - 分辨率:未明确提及
    - 显示颜色:黑底白字、蓝底白字、RGB等
    - 背光选项:蓝色、白色、黄色/绿色、红色、琥珀色等
    - 电气特性:
    - 电源电压:+3.3V(通常电流消耗250μA)
    - LED背光:3到80mA(3.3V时),2到40mA(5V时)
    - 工作温度范围:-20°C 至 +70°C
    - 接口:
    - 支持4/8位并行接口、SPI(2/3/4线)和I²C(2线)
    - 物理特性:
    - 模块尺寸:66 × 40 mm(标准字体大小时)
    - 模块厚度:无背光时2.0mm,带背光时5.8mm
    - 引脚数量:22针

    产品特点和优势


    - 高度集成:单一电源+3.3V运行,无需额外电压,使得设计更为简化。
    - 多功能接口:支持4/8位并行接口、SPI(2/3/4线)和I²C(2线)接口,适应多种应用场景。
    - 多语言支持:内置三种不同的字符集(西里尔文、英语-日语、欧洲),方便不同地区用户的使用需求。
    - 易于安装:无需特别固定,只需简单焊接即可集成到PCB板上。

    应用案例和使用建议


    - 应用场景:紧凑型手持设备、实验室电源供应单元、各种工业控制面板等。
    - 使用建议:安装时请注意保护薄膜的存在,并在安装完成后移除。对于背光电路,需要外接限流电阻,计算公式为\(R=\frac{U}{I}\),具体值可以在技术手册中查找到。为了延长使用寿命,推荐使用恒流源驱动背光。

    兼容性和支持


    - 兼容性:与市场上主流的微控制器和嵌入式系统高度兼容,适用于广泛的硬件平台。
    - 支持信息:制造商提供USB测试板和Windows模拟软件,方便用户进行开发和测试。技术文档可以在官方网站下载。

    常见问题与解决方案


    - 问题1:如何设置显示器对比度?
    - 解决方案:通过发送特定的命令来设置对比度,参考技术手册中的“Contrast Set”命令详细说明。

    - 问题2:如何正确连接LED背光?
    - 解决方案:根据所选背光的颜色(如白色、黄色/绿色等),参照技术手册中的电阻计算方法设置限流电阻,确保安全运行。

    总结和推荐


    EA DOGM204-A是一款高性能、多用途的液晶显示模块,适合应用于各类需要高清晰度显示的应用场合。其简洁的设计和丰富的接口选择使其成为许多工业和消费电子产品中的理想选择。无论是手持设备还是实验室仪器,都能看到它的身影。推荐给对显示质量和多功能性有较高要求的开发者和工程师们。
    上述内容是基于所提供的数据表内容编写的高质量技术文章,希望对您有所帮助。

EA DOGM204N-A参数

参数
分辨率(pixels) -
背光颜色 Without 背光,白色
控制器类型 SSD1803A
接口方式 I2C,SPI,并联
显示模式 反射式
触碰模式 -
字符宽度 2.46mm
显示类型 FSTN - Film Super-Twisted Nematic
显示宽度 26mm
字符高度 4.83mm
视角 -
显示尺寸 -
显示高度 59mm
显示颜色 黑色
长*宽*高 66mm*38.1mm*2mm
零件状态 在售
包装方式 袋装
