EA DOGM163E-A

产品分类: LCD显示器件
厂牌: DISPLAY VISIONS
产品描述: Display Visions 段码液晶屏, 字母数字显示, 3行16个字符, 可视区域51 x 15mm, 4位、8位、SPI接口
供应商型号: 790-EADOGM163EA
供应商: Mouser
标准整包数: 1

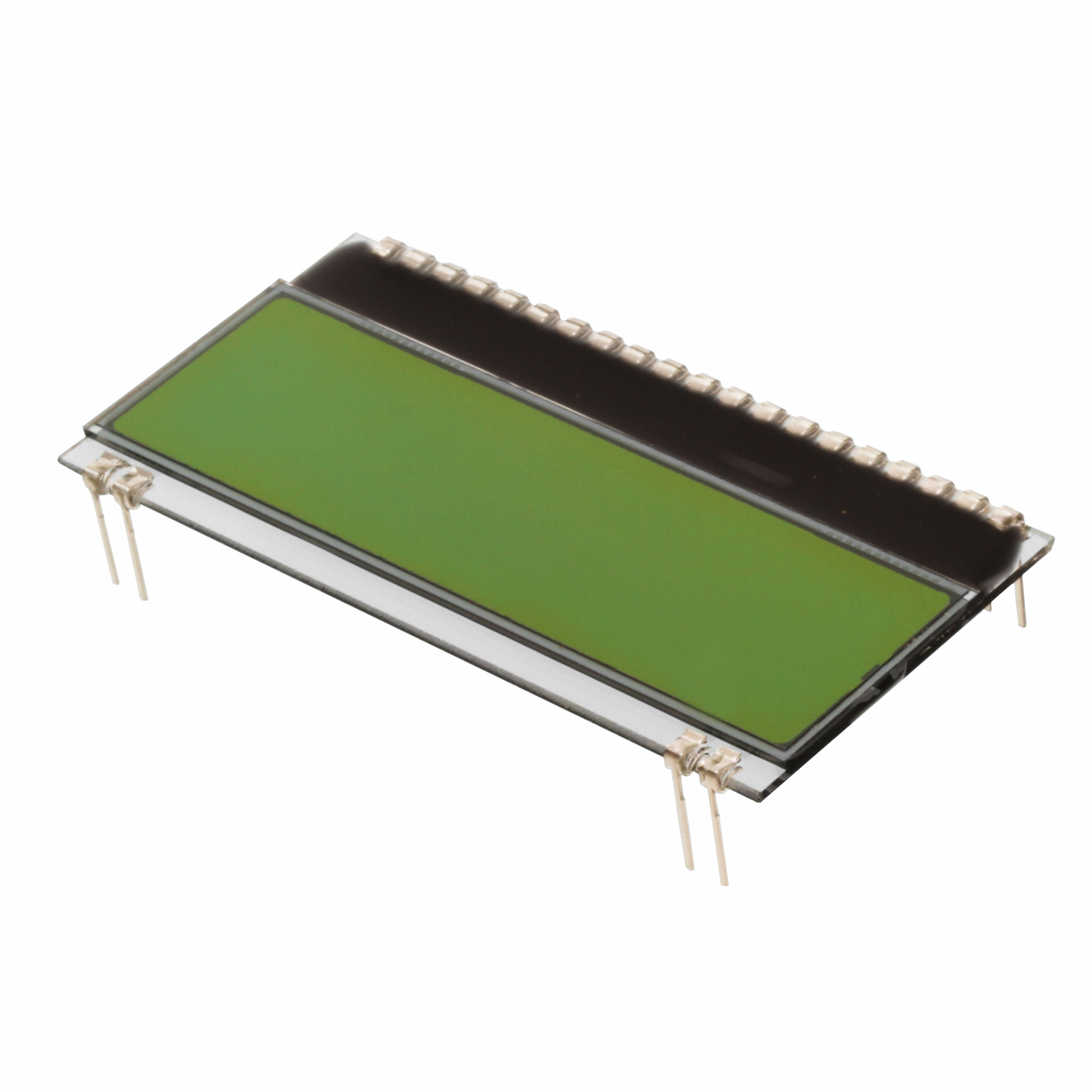

DISPLAY VISIONS LCD显示器件 EA DOGM163E-A

EA DOGM163E-A概述

    DOG Series 3.3V Technical Data and Application Overview



    1. 产品简介



    产品类型:
    DOG系列LCD模块是专为手持设备设计的液晶显示模块。它具有高对比度的超扭曲显示器,并提供多种尺寸选择,适用于不同的需求。

    主要功能:
    - 支持4位、8位和SPI(4线)接口。
    - 可选的LED背光单元,提供不同颜色。
    - 控制器为ST7036,可以满足广泛的电路接口要求。
    - 内置温度补偿功能,确保在不同温度下的稳定性。

    应用领域:
    - 手持设备
    - 汽车仪表盘
    - 家用电器显示屏
    - 工业控制系统


    2. 技术参数



    | 参数 | 规格 |
    | :--- | :--- |
    | 显示模式 | 高对比度STN或FSTN |
    | 尺寸 | 1x8、2x16、3x16(字符高度分别为12.0mm、5.6mm和3.6mm) |
    | 接口 | 4位、8位和SPI(4线) |
    | 电源 | 单电源供电,电压范围+3.3V至+5V |
    | 电流消耗 | 典型值250μA(白光背光时3mA) |
    | 温度范围 | -20°C 至 +70°C |
    | 背光电流 | 白色背光:3 mA至80 mA;黄色/绿色背光:2 mA至40 mA |
    | 安装方式 | 简单焊接安装 |


    3. 产品特点和优势



    - 独特的背光选项: 可以根据需求选择白色、黄色/绿色、蓝色、红色、琥珀色或全彩背光。
    - 易于安装: 无需额外工具即可直接焊接在PCB上。
    - 紧凑设计: 不含背光的模块厚度仅为2.0mm,包含背光的模块厚度为5.8mm。
    - 宽工作温度范围: 在-20°C到+70°C之间稳定工作。
    - 温度补偿功能: 自动调节对比度,确保在不同温度下都能保持良好的显示效果。
    - 灵活的供电选择: 可以选择3.3V或5V供电,适合多种系统需求。


    4. 应用案例和使用建议



    - 应用案例:
    - 汽车仪表盘: 可以用来显示速度、油量等信息。
    - 家用电器显示屏: 如空调控制面板,可提供清晰的用户界面。
    - 工业控制系统: 用于显示各种操作状态和参数。

    - 使用建议:
    - 注意电源管理: 确保LED背光电流不超过最大限制,避免损坏LED。
    - 软件配置: 使用ST7036控制器的初始化命令设置合适的显示模式和参数。
    - 热设计: 设计时需考虑温度补偿功能,以确保在不同环境温度下的稳定性。


    5. 兼容性和支持



    - 接口兼容性: 4位、8位和SPI(4线)接口使其可以轻松集成到现有系统中。
    - 技术支持: 厂商提供了详细的使用指南和技术支持文档,可以在其网站上下载。如需要,也可以联系厂商获取更专业的技术支持。


    6. 常见问题与解决方案



    - 问题: LED背光灯无法点亮。
    - 解决方案: 检查是否有足够的电压供应。确保外接限流电阻符合要求,并正确连接。此外,确保驱动程序配置正确。
    - 问题: 显示内容不清晰。
    - 解决方案: 调整控制器中的对比度设置,确保在当前环境温度下对比度达到最佳状态。如果问题依然存在,检查是否有干扰信号影响。


    7. 总结和推荐



    综合评估:
    - 优点: 高对比度、宽工作温度范围、多种背光颜色选择、灵活的接口兼容性。
    - 适用性: 广泛应用于手持设备、汽车仪表盘、家用电器及工业控制系统等领域。
    - 推荐: 强烈推荐使用DOG系列3.3V LCD模块,因其卓越的性能和广泛的应用范围,在多个行业中都表现出色。

    通过上述详细的介绍和技术参数,我们可以看到DOG系列3.3V LCD模块不仅具备出色的显示效果,还提供了丰富的定制选项,是一个非常值得推荐的产品。

EA DOGM163E-A参数

参数
视角 -
显示类型 STN - Super-Twisted Nematic
字符宽度 2.47mm
接口方式 SPI,并联
控制器类型 -
显示宽度 14.5mm
显示高度 51mm
字符高度 3.65mm
显示颜色 灰色
显示模式 透射式
分辨率(pixels) -
背光颜色 Green,Without 背光
触碰模式 -
显示尺寸 -
长*宽*高 55mm*27.94mm*2mm
零件状态 在售
包装方式 袋装

EA DOGM163E-A厂商介绍

DISPLAY VISIONS是一家领先的电子产品分销商,专注于为零售商提供各种电子产品和解决方案。公司主营产品分类包括:

1. 电视和显示器:提供各种尺寸和品牌的高清电视和显示器,适用于家庭娱乐和商业展示。
2. 音响设备:涵盖家庭影院系统、蓝牙音箱、耳机等,满足不同音质需求。
3. 移动设备:包括智能手机、平板电脑等,支持多种操作系统和品牌。
4. 电脑和配件:提供笔记本电脑、台式机以及相关配件,如键盘、鼠标等。
5. 智能家居产品:如智能灯泡、智能插座等,实现家居自动化和远程控制。

DISPLAY VISIONS的优势在于:

1. 产品多样性:提供广泛的电子产品选择,满足不同客户的需求。
2. 强大的供应链:与多家顶级制造商合作,确保产品质量和供应稳定性。
3. 客户服务:提供专业的客户支持,帮助零售商解决销售和技术支持问题。
4. 市场洞察:深入了解市场趋势,为零售商提供有效的销售策略和市场推广建议。

EA DOGM163E-A数据手册

厂牌 PDF简要描述 下载
DISPLAY VISIONS LCD显示器件 DISPLAY VISIONS EA DOGM163E-A EA DOGM163E-A数据手册

EA DOGM163E-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.446 ¥ 155.8687
10+ $ 13.7376 ¥ 116.0827
25+ $ 13.1652 ¥ 111.2459
108+ $ 11.9664 ¥ 98.3073
216+ $ 11.508 ¥ 97.2426
432+ $ 10.899 ¥ 92.0965
库存: 742
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 155.86
