1215686

产品分类: LCD显示器件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 电子外壳, 机箱, 100mm长, 聚酰胺制
供应商型号: 277-1215686-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT LCD显示器件 1215686

1215686概述


    产品简介

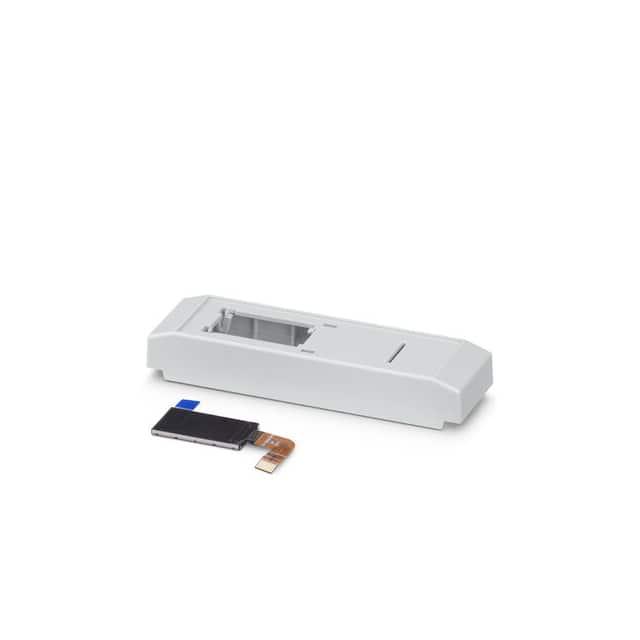

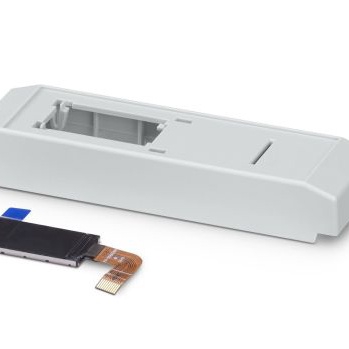

    本产品为ICS25系列电子外壳专用显示屏,适配于工业控制柜内。通过集成的高对比度TFT彩色显示屏和膜式键盘,可以实现屏幕尺寸为0.96英寸的显示和操作解决方案。其主要功能和应用领域包括:适应广泛的工作温度范围(-20°C至+70°C),适用于各种恶劣的工业环境;能够嵌入ICS系列电子外壳中,提供定制化的膜式键盘,使其更易于与上部外壳部分和显示器协同工作。

    技术参数


    | 参数 | 描述 |

    | 显示屏大小 | 2.44厘米(0.96英寸) |
    | 面板技术 | IPS-TFT |
    | 分辨率 | 80 x 160像素 |
    | 背光 | 白色LED |
    | 点间距 | 0.135毫米 x 0.1356毫米 |
    | 控制器 | ST7735S |
    | 接口 | 4线半双工SPI |
    | 重量 | 33克 |
    | 工作环境 | 操作温度:-20°C ... +70°C,储存温度:-30°C ... +80°C |
    | 最大电气值 | VCC: -0.3V ... 4.6V |
    | 电气特性(操作) | 正常操作条件下保证正确运行 |
    | LED背光的电气数据 | VCC = 2.8V时电流消耗:2mA ... 3mA |

    产品特点和优势


    ICS25系列显示屏的主要特点是:
    - 高对比度TFT彩色显示,确保在各种光线条件下都能清晰可见。
    - 适用于宽泛的工作温度范围,从-20°C到+70°C,增加了其在极端环境下的适用性。
    - 一体化设计,能够直接嵌入ICS系列电子外壳中,减少额外安装步骤。
    - 膜式键盘与显示屏和上部外壳部分完美匹配,确保便捷的操作体验。

    应用案例和使用建议


    应用案例
    该产品常用于工业控制柜中,例如在工业自动化控制系统中,用来监控和控制设备的状态。其高对比度的显示屏确保即使在昏暗或阳光直射的环境中也能清晰读取信息。
    使用建议
    1. 在安装过程中,注意保护好连接电缆,避免变形或损坏。
    2. 在首次使用前,务必按照技术手册中的初始化序列配置显示屏。
    3. 定期检查并确认设备在工作环境下的运行状态,特别是在极端温度条件下的表现。

    兼容性和支持


    该显示屏与ICS系列电子外壳兼容,并可通过膜式键盘进行操作。制造商提供详尽的技术文档和支持,帮助用户更好地理解和使用该产品。此外,用户也可以访问制造商的官方网站获取更多资源和技术支持。

    常见问题与解决方案


    1. 问题:显示屏无法正常启动
    - 解决方案:请检查VCC电源电压是否在2.5V至3.3V之间,并确保所有连接点牢固无误。

    2. 问题:显示屏出现闪烁或黑屏现象
    - 解决方案:尝试调整背光亮度设置,或者重新进行软件初始化。

    总结和推荐


    ICS25系列显示屏凭借其高对比度、宽温操作能力及简便安装的特点,在工业控制柜领域表现出色。其广泛的适用性和卓越的性能使其成为同类产品中的佼佼者。强烈推荐在需要高效能显示屏的应用场景中使用这款产品。

1215686参数

参数
触碰模式 -
显示颜色 灰色
控制器类型 -
字符宽度 -
显示高度 -
分辨率(pixels) 160 x 80
字符高度 -
显示类型 -
接口方式 SPI
显示模式 -
视角 -
显示尺寸 0.96in
显示宽度 -
背光颜色 -
长*宽*高 100mm(长度)
零件状态 在售
包装方式 散装

1215686厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1215686数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT LCD显示器件 PHOENIX CONTACT 1215686 1215686数据手册

1215686封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.8872 ¥ 320.1468
10+ $ 37.3152 ¥ 315.3134
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 320.14
