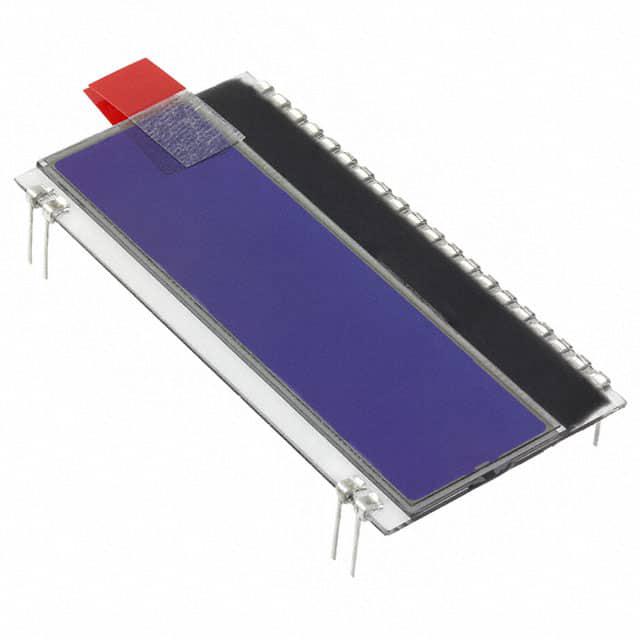

EA DOGM163B-A

产品分类: LCD显示器件
厂牌: DISPLAY VISIONS
产品描述: Display Visions 段码液晶屏, 字母数字显示, 3行16个字符, 可视区域51 x 15mm, 4位、8位、SPI接口
供应商型号: 790-EADOGM163BA
供应商: Mouser
标准整包数: 1
DISPLAY VISIONS LCD显示器件 EA DOGM163B-A

EA DOGM163B-A概述


    产品简介


    电子元器件:DOGM系列LCD显示器
    DOGM系列是Electronic Assembly公司推出的一款3.3V单电源供电的液晶显示器(LCD)。这些显示器可以用于3.3V系统和传统的5V系统。与传统LCD模块不同,您需要单独订购显示面板和背光单元。DOGM系列提供了多种尺寸和颜色选择,适合紧凑型手持设备。主要功能包括高对比度、多种字符高度和接口选项(4位、8位和SPI接口)。

    技术参数


    - 显示屏类型:超级扭曲液晶显示屏(Super Twist LCD)
    - 字符大小:1x8、2x16和3x16,字符高度分别为12.0mm、5.6mm和3.6mm
    - 控制器:ST7036控制器,支持4位、8位和SPI(4线)接口
    - 供电电压:+3.3V或+5V单电源(典型电流消耗为250μA)
    - 工作温度范围:-20°C至+70°C
    - 背光电流:3至80mA(@3.3V),2至40mA(@5V)
    - 安装方式:无需额外固定,直接焊接到PCB上

    产品特点和优势


    - 高对比度:超级扭曲液晶屏提供高对比度,确保即使在低亮度环境下也能清晰显示。
    - 多接口支持:支持4位、8位和SPI接口,满足不同应用场景的需求。
    - 内置温度补偿:通过集成的温度补偿功能,能够在宽广的工作温度范围内保持稳定的显示效果。
    - 易安装:直接焊接到PCB上,简化了安装过程。
    - 设计灵活性:提供多种背景色和尺寸组合,方便用户根据需求进行选择。

    应用案例和使用建议


    应用案例
    - 手板模型:适用于各种手板模型,如智能家居设备、便携式医疗设备等。
    - 工业控制面板:适合工业控制面板上的信息显示,例如在控制柜或机器上显示状态信息。
    - 手持设备:由于其极小的体积和超薄设计,非常适合应用于紧凑型手持设备。
    使用建议
    - 安装时注意防护膜:在安装过程中要注意去除显示屏和背光上的保护膜,以确保清洁接触。
    - 合理配置外部电阻:在接通背光时,需要配置适当的外部限流电阻以避免损坏LED灯。
    - 考虑温度补偿:由于集成的温度补偿功能,安装时应确保环境温度变化不会影响到显示效果。

    兼容性和支持


    - 兼容性:支持4位、8位和SPI接口,适用于多种电路设计。
    - 技术支持:Electronic Assembly提供详尽的技术手册和支持文档,用户可以从其官方网站下载相关资料。
    - 软件模拟工具:提供了Windows模拟工具,可以在线预览显示效果。

    常见问题与解决方案


    - 问题1:如何设置对比度?
    解答:通过命令“Contrast Set”设置对比度,使用C0至C5位进行调节。通过内部温度补偿功能,可以在整个操作温度范围内保持稳定。

    - 问题2:如何处理背光问题?
    解答:背光需要通过外部串联电阻进行限流,推荐使用电流源来提高使用寿命。切勿将背光直接连接到5V或3.3V电源,否则可能导致LED损坏。

    总结和推荐


    DOGM系列LCD显示器以其高对比度、多接口支持和便捷的安装方式成为众多应用场景的理想选择。集成的温度补偿功能使得它在各种环境温度下都能保持稳定的显示效果。如果您正在寻找一款易于集成且性能稳定的LCD显示器,DOGM系列无疑是一个值得推荐的选择。

EA DOGM163B-A参数

参数
显示宽度 14.5mm
显示颜色 白色
背光颜色 Blue,Without 背光
控制器类型 -
分辨率(pixels) -
接口方式 SPI,并联
显示类型 STN - Super-Twisted Nematic
显示尺寸 -
字符宽度 2.47mm
显示高度 51mm
触碰模式 -
字符高度 3.65mm
视角 -
显示模式 透射式
长*宽*高 55mm*27.94mm*2mm
零件状态 在售
包装方式 袋装

EA DOGM163B-A厂商介绍

DISPLAY VISIONS是一家领先的电子产品分销商,专注于为零售商提供各种电子产品和解决方案。公司主营产品分类包括:

1. 电视和显示器:提供各种尺寸和品牌的高清电视和显示器,适用于家庭娱乐和商业展示。
2. 音响设备:涵盖家庭影院系统、蓝牙音箱、耳机等,满足不同音质需求。
3. 移动设备:包括智能手机、平板电脑等,支持多种操作系统和品牌。
4. 电脑和配件:提供笔记本电脑、台式机以及相关配件,如键盘、鼠标等。
5. 智能家居产品:如智能灯泡、智能插座等,实现家居自动化和远程控制。

DISPLAY VISIONS的优势在于:

1. 产品多样性:提供广泛的电子产品选择,满足不同客户的需求。
2. 强大的供应链:与多家顶级制造商合作,确保产品质量和供应稳定性。
3. 客户服务:提供专业的客户支持,帮助零售商解决销售和技术支持问题。
4. 市场洞察:深入了解市场趋势,为零售商提供有效的销售策略和市场推广建议。

EA DOGM163B-A数据手册

厂牌 PDF简要描述 下载
DISPLAY VISIONS LCD显示器件 DISPLAY VISIONS EA DOGM163B-A EA DOGM163B-A数据手册

EA DOGM163B-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.711 ¥ 166.558
10+ $ 14.0508 ¥ 118.7293
108+ $ 13.4295 ¥ 113.4793
216+ $ 13.377 ¥ 113.0357
432+ $ 13.125 ¥ 110.9063
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 166.55
