94HAB10T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 5.08mm 10000Cycles 10000Cycles DIP 通孔安装 9.91mm(长度)*9.65mm(高度)
供应商型号: AV-A-GRH94HAB10T
供应商: Avnet
标准整包数: 27
GRAYHILL 拨码开关 94HAB10T

94HAB10T概述


    产品简介

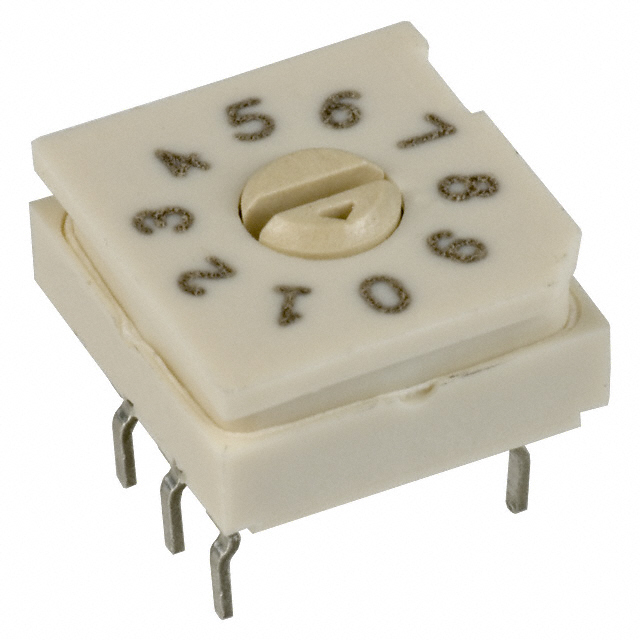

    产品名称:Grayhill 系列 94 旋转 DIP 开关
    产品类型:该产品是一种旋转式双列直插(DIP)开关,用于在电路板上提供切换功能。根据不同的代码配置,它可以实现二进制编码(Binary Coded)、十进制编码(BCD)或十六进制编码(Hex)。
    主要功能:该开关通过旋转实现电路通断控制,能够输出标准或互补码信号,广泛应用于各种电路板的设计和制造中。
    应用领域:系列 94 的旋转 DIP 开关适用于消费电子产品、工业自动化系统、通信设备等领域,主要用于需要精密控制和准确切换的应用场景。

    技术参数


    - 机械寿命:10,000 次操作周期。
    - 操作扭矩:初始时为 2 至 6 英寸-盎司,经过使用寿命后至少保持在 1.2 英寸-盎司。
    - 电气额定值:
    - 接通和断开电流:30 mA,30 Vdc,可连续操作 10,000 次。
    - 持续电流:100 mA,50 V。
    - 接触电阻:初始最大值为 50 毫欧姆(在 10 mA,50 mVdc 测量),使用寿命后最大值为 150 毫欧姆。
    - 绝缘电阻:初始最小值为 5,000 兆欧姆(在 100 Vdc 测量),使用寿命后最小值为 1,000 兆欧姆。
    - 工作温度范围:-40°C 至 +85°C。
    - 储存温度范围:-40°C 至 +85°C。
    - 潮湿耐受性:在 240 小时内通过温度循环和极化测试。

    产品特点和优势


    - 密封构造:无需胶带封口,确保开关内部不受污染。
    - 多种安装方式:提供表面贴装和通孔两种安装风格,适应不同应用场景。
    - 多码配置:提供八位(Octal)、十位(BCD)和十六位(Hex)编码,满足不同设计需求。
    - 色彩标识:标准代码的旋钮颜色自然,互补码的旋钮采用对比色,便于识别。
    - 耐用性强:能够在极端环境下长期稳定运行,机械寿命长。
    - RoHS 合规:符合环保要求,无有害物质。

    应用案例和使用建议


    应用案例:在工业控制系统中,旋转 DIP 开关常用于选择不同模式或设定参数。例如,在自动化生产线中,通过旋转开关可以选择不同的操作模式,以满足生产过程中的多样化需求。
    使用建议:在设计中,建议使用正确的焊接工艺(如波峰焊或回流焊),并确保焊接温度和时间适中,以避免对塑料材料造成损害。同时,使用酒精或洗涤剂进行清洗,避免引入外部污染物。

    兼容性和支持


    - 兼容性:该产品可以与多种电路板和其他电子元件配合使用,提供灵活的安装方式。
    - 厂商支持:Grayhill 提供详尽的技术文档和售后支持,帮助用户正确使用和维护产品。如需更多支持,可联系当地销售办公室或授权分销商。

    常见问题与解决方案


    1. 问题:接触电阻过高。
    - 解决方法:检查接触点是否有污垢或氧化物,使用合适的清洁剂进行清理。
    2. 问题:操作扭矩过大。
    - 解决方法:确认操作机构安装正确且未损坏,如有必要,更换新的操作旋钮。
    3. 问题:无法正常通断电路。
    - 解决方法:检查电源电压和电流是否符合要求,确保电路连接正确无误。

    总结和推荐


    总体评价:Grayhill 系列 94 旋转 DIP 开关以其高可靠性和广泛的适用性,在众多电子设备中表现出色。它不仅具备出色的电气和机械性能,而且操作简单,维护方便,是市场上同类产品中的佼佼者。
    推荐使用:如果您正在寻找一种能够在恶劣环境下长期稳定工作的高质量旋转 DIP 开关,Grayhill 系列 94 是一个理想的选择。无论是在工业自动化还是消费电子产品中,这款开关都能为您带来可靠稳定的性能。

94HAB10T参数

参数
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 5.08mm
电流额定值 -
电压额定值 -
长*宽*高 9.91mm(长度)*9.65mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

94HAB10T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

94HAB10T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 94HAB10T 94HAB10T数据手册

94HAB10T封装设计

查看详情并下载
Symbol
Footprint
3D Model
