76RSB04S

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 20000Cycles 10000Cycles DIP 通孔安装 12.2mm(长度)*9.65mm(高度)
供应商型号: JAM-76RSB04S
供应商: 海外现货
标准整包数: 1

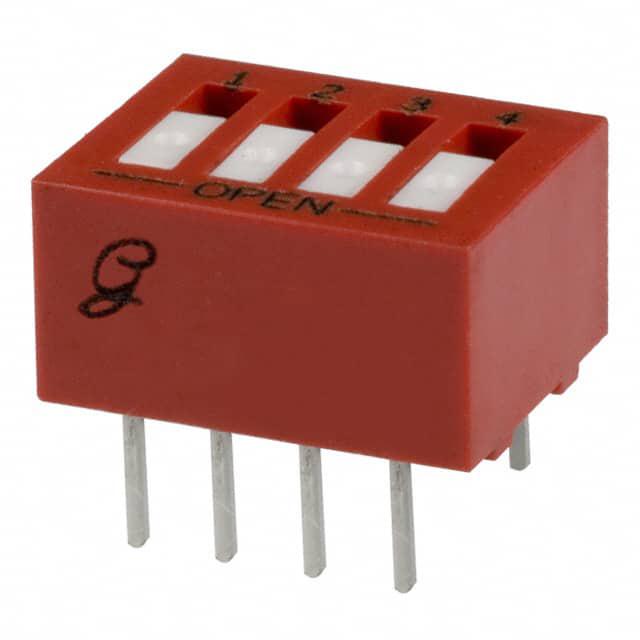

GRAYHILL 拨码开关 76RSB04S

76RSB04S概述


    产品简介


    表面贴装及通孔式拨码开关
    B-12 拨码开关
    该产品属于灰山有限公司(Grayhill, Inc.)生产的表面贴装及通孔式拨码开关系列。本产品提供多种安装方式,包括凸起和嵌入式摇杆,以及钢琴式开关(PIANO-DIP®)。产品适用于各种电路设计需求,广泛应用于工业自动化、通信设备、计算机系统等多个领域。

    技术参数


    - 机械寿命: 每个位置可操作20,000次
    - 闭合和断开电流额定值:
    - 1 mA, 5 Vdc; 50 mA, 30 Vdc; 或 150 mA, 30 Vdc: 10,000次
    - 10 mA, 30 Vdc; 或 10 mA, 50 mVdc: 2,000次
    - 10 mA, 50 mVdc; 或 25 mA, 24 Vdc; 或 100 mA, 6 Vdc: 2,000次
    - 接触电阻: 初始≤30 mΩ;10 mA, 50 Vdc 开路后≤100 mΩ
    - 绝缘电阻:
    - 初始(兆欧): ≥5,000 MΩ
    - 10 mA, 50 Vdc 开路后(兆欧): ≥1,000 MΩ
    - 介电强度: 初始750 V AC RMS;10 mA, 50 Vdc 开路后500 V AC RMS
    - 电流承载能力: 最大温升20°C时, 5 A
    - 开关电容: 1 MHz时为2 pF
    - 工作温度: -40°C 至 +85°C
    - 存储温度: -55°C 至 +85°C

    产品特点和优势


    1. 多样化设计: 提供凸起和嵌入式摇杆,以及钢琴式开关,适应不同应用场景。
    2. 密封基座标准: 所有型号均具备密封基座,提高耐用性和可靠性。
    3. 弹簧和球形接触设计: 确保长期稳定性能。
    4. 可选顶盖密封: 提高防尘防水能力,适合恶劣环境使用。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备: 使用凸起或嵌入式摇杆型拨码开关,控制设备的运行状态。
    - 通信设备: 在网络设备中使用以实现信号路径的选择。
    - 计算机系统: 用于配置特定的功能设置。
    使用建议:
    - 密封处理: 对于需要机器焊接或手焊接后清洁的开关,推荐使用顶盖密封版本。
    - 环境适应性: 在选择时考虑环境温度和湿度,确保开关能够满足应用要求。

    兼容性和支持


    兼容性:
    - 表面贴装及通孔式拨码开关与多数电路板兼容,但具体细节需参考技术手册中的“选项和配件”部分。
    支持和维护:
    - 厂商提供详细的性能测试报告,确保产品质量。
    - 提供详尽的技术支持和售后服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 如何选择合适的长度?
    - 参考订购信息表,根据所需长度选择合适的产品型号。
    2. 如何应用密封?
    - 推荐使用工厂添加的密封,以确保密封效果最佳。如需手动密封,可参考技术手册中的“用户应用密封”。
    3. 如何标识位置?
    - 添加“L”作为最终后缀,以标识位置。例如,76RSB08可更改为76RSB08L。

    总结和推荐


    总体评价:
    - 该表面贴装及通孔式拨码开关系列产品以其多样化的设计、优越的密封性和稳定的性能,在多种应用场景中表现出色。
    - 强烈推荐此系列产品,特别适用于需要高性能和可靠性的工业自动化、通信设备和计算机系统。
    通过以上介绍,可以看出这款B-12拨码开关具有广泛的应用前景和较高的市场价值。无论是从产品特性还是从市场应用来看,都值得各行业客户信赖和采用。

76RSB04S参数

参数
机械寿命 20000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 10000Cycles
长*宽*高 12.2mm(长度)*9.65mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 袋装

76RSB04S厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

76RSB04S数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 76RSB04S 76RSB04S数据手册
