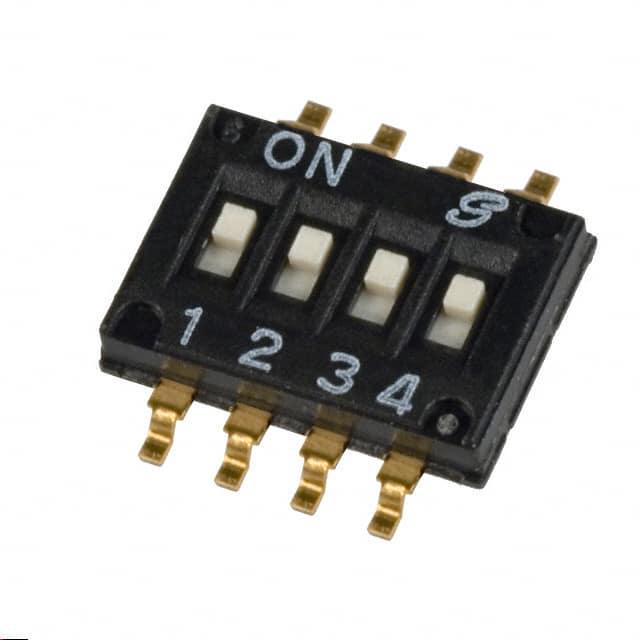

97R04ST

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 24V(DC) 1000Cycles 1000Cycles 25mA DIP 贴片安装 6.31mm(长度)*1.55mm(高度)
供应商型号: N-97R04ST
供应商: 云汉优选
标准整包数: 1
GRAYHILL 拨码开关 97R04ST

97R04ST概述


    产品简介


    DIP开关是由Grayhill, Inc.生产的用于数字控制电路的微型切换装置。它们广泛应用于笔记本电脑、手持无线电、工业控制系统、CD-ROM驱动器、蜂窝基站和硬币兑换机等多种领域。DIP开关能够提供精准且稳定的信号转换,在空间受限的应用场合中表现出色。

    技术参数


    - 尺寸:标准半间距,0.050英寸(1.27mm)
    - 位置数:可选2、4、6、8和10个位置
    - 电气特性:
    - 接触额定值:切换时为25mA@24VDC,非切换时为100mA@50VDC
    - 接触电阻:最大100mΩ
    - 绝缘电阻:最小100MΩ@100VDC
    - 绝缘强度:300Vac,持续1分钟
    - 开关电容:最大5pF
    - 接触排列方式:单极单掷(SPST)

    - 机械特性:
    - 寿命:至少1000次操作循环
    - 操作力:500g
    - 冲击测试:符合MIL-STD-202F方法213B,50G峰值加速度,各方向3次
    - 振动测试:符合MIL-STD-202F方法201A,6小时(每平面2小时),频率范围10-55-10Hz,每个周期1分钟

    产品特点和优势


    1. 低剖面设计:比标准DIP开关小一半,特别适用于空间受限的设计。
    2. 易组装:轻量化设计使其更容易通过真空吸料和放置工艺进行组装。
    3. 多种配置选项:提供2到10个位置的多种选择,以满足不同应用需求。
    4. 耐久性:经过严格测试,确保在高冲击和振动环境下仍能稳定工作。
    5. 材料耐候性强:基座和盖子采用UL94V-0级尼龙材料,触点采用镀金铜合金,终端为镀金黄铜。

    应用案例和使用建议


    DIP开关在多种应用场合中均有出色表现。例如,它们在笔记本电脑键盘模块中的作用不可替代,确保了键位的准确传输。此外,在工业控制面板中,它们用于精细调节设备参数。
    使用建议:
    - 确保在低温环境中使用前充分预热,以避免冷脆效应。
    - 在组装过程中避免过量压力,特别是在较高角度操作时。
    - 清洁时注意遵循正确的清洁程序,避免清洗过程中的损害。

    兼容性和支持


    DIP开关可以与市场上大多数电路板兼容。Grayhill公司提供了全面的技术支持,包括详尽的安装指南、测试报告及售后技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关不能正常切换 | 检查是否过度施压;确保开关处于正确的激活位置 |
    | 接触电阻过高 | 清理开关触点;确保触点表面无氧化层 |
    | 温度变化导致失效 | 确保工作温度在规定的范围内;必要时增加温控措施 |

    总结和推荐


    综上所述,Grayhill的DIP开关是一款高效、耐用且具有高度兼容性的产品。凭借其低剖面设计、多配置选项以及优异的机械性能,它在各种空间受限的应用中均表现出色。强烈推荐该产品给那些需要精确控制信号传输并追求高可靠性的电子设备制造商。

97R04ST参数

参数
电压额定值 24V(DC)
电气寿命 1000Cycles
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
长*宽*高 6.31mm(长度)*1.55mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

97R04ST厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

97R04ST数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 97R04ST 97R04ST数据手册

97R04ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
38+ $ 5.0456 ¥ 42.8876
75+ $ 4.1303 ¥ 35.1076
150+ $ 3.4374 ¥ 29.2179
1000+ $ 2.2338 ¥ 18.9873
5000+ $ 1.734 ¥ 14.739
库存: 75
起订量: 38 增量: 1
交货地:
最小起订量为:38
合计: ¥ 1629.72
直接购买
加入购物车
