29-1 RED

厂牌: GRAYHILL
产品描述:
供应商型号: 706-29-1RED
供应商: Mouser
标准整包数: 1

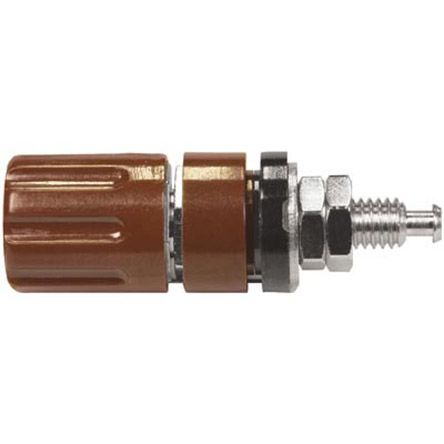

GRAYHILL 香蕉和尖头连接器 - 接线柱 29-1 RED

29-1 RED概述


    产品简介


    基本介绍
    Grayhill公司的系列29(Series 29)终端硬件提供了两种风格:直裙式和翻边裙式。这些终端硬件适用于广泛的电子设备和电路设计,广泛应用于工业控制、测量仪器、电力系统等领域。它们的主要功能是为电路板提供稳定的连接点,确保电气连接的可靠性和稳定性。
    主要类型
    - 直裙式(Straight Skirt Style)
    - 翻边裙式(Flared Skirt Style)
    应用领域
    - 工业控制
    - 测量仪器
    - 电力系统
    - 汽车电子
    - 通信设备

    技术参数


    以下是Series 29终端硬件的技术规格和性能参数:
    | 参数 | 描述 |

    | 电气特性 | 额定电流:15安培(120Vdc下连续运行)
    最大温升:20°C |
    | 绝缘电阻 | 29-1型号:120,000兆欧姆
    29-3型号:200,000兆欧姆 |
    | 电压击穿 | 29-1型号:1500Vac
    29-3型号:3000Vac |
    | 孔径 | 直裙式:适合直径3/8英寸(9.53mm)的孔
    翻边裙式:适合直径1/2英寸(12.7mm)的孔 |
    | 材料 | 金属部件:镀镍黄铜
    绝缘材料:按MIL-M-14标准的热固塑料 |
    | 封装材料 | 防护头和绝缘垫圈 |
    | 钎焊柱 | 内置式,带有两个六角螺母用于焊锡连接 |
    | 钉子孔直径 | 9.53mm(3/8英寸) |
    | 面板厚度 | 最大3/16英寸(4.76mm) |

    产品特点和优势


    特殊功能
    - 防缩口孔位设计:孔位设计可防止导线被剪切或压接。
    - 节省空间:直裙式直径仅为3/8英寸,适用于紧密安装;翻边裙式直径为1/2英寸,具有装饰效果。
    - 双重安装底座:可选配的安装底座使安装更加方便和灵活。
    市场竞争力
    - 高可靠性:通过严格的质量测试,确保在高温环境下也能稳定运行。
    - 耐用性:采用优质材料和先进的工艺,延长产品的使用寿命。
    - 兼容性强:能够适应不同类型的面板和电路需求。

    应用案例和使用建议


    应用案例
    - 在工业控制系统中,可以用于测量设备的电源输入输出接口。
    - 在电力系统中,作为配电盘上的接线端子。
    使用建议
    - 选择合适的尺寸:根据安装孔的直径选择合适的终端硬件。
    - 确保正确的电气连接:正确安装并使用绝缘垫圈,避免短路风险。
    - 注意环境温度:确保在规定的温度范围内使用,以维持电气性能的稳定。

    兼容性和支持


    兼容性
    - 可以与其他标准尺寸的终端硬件配合使用,适用于多种安装需求。
    - 与不同的电路板材料兼容,适用于各种类型的面板安装。
    支持和服务
    - Grayhill公司为客户提供详尽的技术支持和售后服务,包括安装指导、维护保养和技术咨询。

    常见问题与解决方案


    问题1:如何防止短路?
    - 解决方案:正确使用绝缘垫圈,并确保终端硬件与面板之间的电气隔离。
    问题2:如何进行焊接?
    - 解决方案:使用适当的焊接工具和技术,确保焊接质量,避免虚焊或过热。

    总结和推荐


    综上所述,Grayhill的Series 29终端硬件凭借其可靠的电气性能、优良的材料和设计,以及广泛的应用领域,在市场上具有较强的竞争力。推荐在需要高质量连接和电气稳定性的场合使用。
    以上内容基于给定的数据表进行了详细整理和总结,涵盖了产品特点、技术参数、应用案例及常见问题解决方法,有助于读者全面了解产品的特性和优势。

29-1 RED参数

参数
长*宽*高 12.7mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

29-1 RED厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

29-1 RED数据手册

厂牌 PDF简要描述 下载
GRAYHILL 香蕉和尖头连接器 - 接线柱 GRAYHILL 29-1 RED 29-1 RED数据手册

29-1 RED封装设计

查看详情并下载
Symbol
Footprint
3D Model
