3760-4

厂牌: POMONA ELECTRONICS
产品描述:
供应商型号: 3760-4
供应商: 国内现货
标准整包数: 1

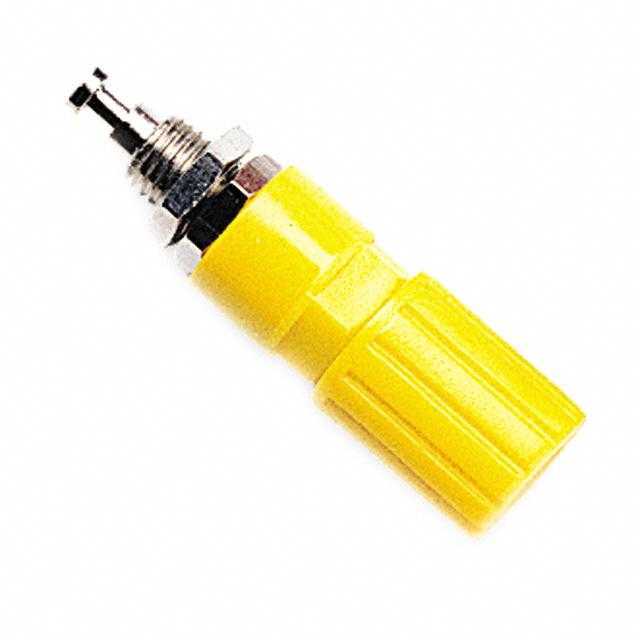

POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 3760-4

3760-4概述


    产品简介


    标准香蕉插孔接线柱(Model 3750, 3760 & 3770)
    本产品为标准香蕉插孔接线柱,适用于各种需要固定连接的应用场景。该接线柱能够接受标准的香蕉插头、电线或叉形端子,广泛应用于测试仪器、实验设备、电力系统等领域。

    技术参数


    - 材料:
    - 绝缘紧固螺母:黄铜
    - 绝缘材料:聚碳酸酯
    - 安装底座:聚碳酸酯
    - 绝缘体:聚碳酸酯
    - 锁紧垫圈:镀镍钢
    - 六角螺母:1/4 #8-32镀镍黄铜
    - 插孔:
    - 型号3750:镀金黄铜
    - 型号3760:亮面镀锡黄铜
    - 型号3770:镀金碲铜
    - 额定值:
    - 工作电压:手控电压环境下的最大耐压为2500 Vrms。为符合CE标准,不应手持使用超过33 Vrms/70 Vdc的电压。
    - 工作温度:最高+239°F (+115°C)。
    - 额定电流:15安培。
    - 安装尺寸:
    - 可安装于厚度为0.070至0.250英寸(1.77mm至6.35mm)的面板上。

    产品特点和优势


    - 多功能性:能够接受多种类型的插头(香蕉插头、电线或叉形端子),满足不同的连接需求。
    - 耐用材质:使用高品质材料,确保长期稳定使用,例如聚碳酸酯绝缘材料、镀镍钢锁紧垫圈等。
    - 多颜色选择:提供多种颜色版本,方便进行标识和区分不同电路,降低操作错误率。

    应用案例和使用建议


    - 应用场景:
    - 实验室测试设备:如信号发生器、示波器等。
    - 电力系统:用于配电系统的固定连接。

    - 使用建议:
    - 在高电压环境中使用时,请确保遵守安全规范,避免手部接触高压部分。
    - 长期暴露于高温环境可能导致材料老化,建议定期检查并更换部件。

    兼容性和支持


    - 兼容性:该产品可与各种标准香蕉插头及相应设备兼容,无需额外适配器。
    - 支持和服务:
    - 销售热线:800-490-2361
    - 传真:888-403-3360
    - 技术支持:800-241-2060(技术支持邮箱:technicalsupport@pomonatest.com)
    - 更详细的购买信息可访问官网www.pomonaelectronics.com

    常见问题与解决方案


    - 问题:插孔接触不良。
    - 解决方案:检查插孔是否有灰尘或污垢,如有则清理干净后重新连接。
    - 问题:插头容易松动。
    - 解决方案:适当调整紧固螺母的扭力,确保紧固度适宜。
    - 问题:设备出现异常发热。
    - 解决方案:检查电路连接情况,确认无误后如仍有异常需更换插孔或咨询专业技术人员。

    总结和推荐


    总体而言,Model 3750、3760和3770标准香蕉插孔接线柱是一款高性能、高可靠性的产品,适用于广泛的工业和科研领域。其耐用的材料、多功能性和出色的电气性能使其在市场上具有显著的竞争优势。对于需要高质量固定连接的应用场景,我们强烈推荐使用这款产品。

3760-4参数

参数
长*宽*高 11.18mm(长度)*11.18mm(高度)
安装方式 面板安装
零件状态 在售

3760-4厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3760-4数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 POMONA ELECTRONICS 3760-4 3760-4数据手册

3760-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 3.542 ¥ 29.5049
20+ $ 3.289 ¥ 27.3974
40+ $ 3.0866 ¥ 25.7114
库存: 25
起订量: 17 增量: 1
交货地:
最小起订量为:4
合计: ¥ 118.01
