111-0103-001

厂牌: CINCH
产品描述: Conn Binding Post PL 1 POS Solder ST Panel Mount 1 Port
供应商型号: JY-111-0103-001
供应商: 云汉优选
标准整包数: 1

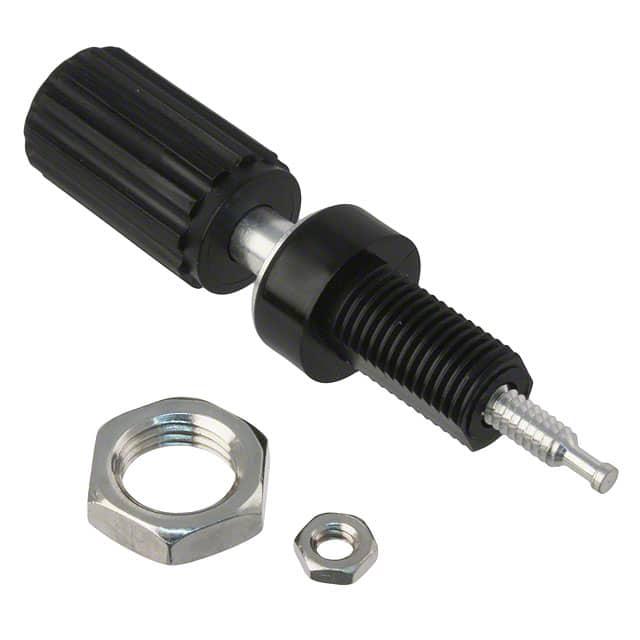

CINCH 香蕉和尖头连接器 - 接线柱 111-0103-001

111-0103-001概述


    产品简介


    本产品是一款用于电子电路连接的绝缘标准插柱,适用于各种高电流和高电压的电气应用。该插柱主要用于需要高可靠性连接的场合,如测试设备、工业控制设备、测量仪器等。其设计旨在提供稳定的电接触,并具备出色的绝缘性能和机械强度。

    技术参数


    - 材质:阳极处理黄铜
    - 表面处理:镀银
    - 绝缘材料:尼龙6/6(ASTM D4066)
    - 螺母:镀镍(未组装状态)
    - 扭矩:6.0 磅英寸(7.0 千克厘米)
    - 面板厚度:最大可达 0.281 英寸(7.15 毫米)
    - 电流承载能力:15 安培
    - 接触电阻:最大 0.010 欧姆
    - 耐压等级:最小 5700 Vrms
    - 插柱到面板的电容:3.3 皮法拉

    产品特点和优势


    - 转塔端子:确保连接稳定可靠
    - 嵌入式拇指螺母:方便手动安装和拆卸
    - 平扁绝缘体:防止旋转,保证安装稳固
    - UL认证:符合尼龙材料自熄要求,确保使用安全

    应用案例和使用建议


    此插柱广泛应用于多种需要高电流和高电压的应用场景,如测试设备和工业控制系统。为确保最佳性能,建议在安装过程中使用合适的工具紧固螺母,以达到规定的扭矩值。此外,确保面板厚度不超过产品规格限制,以避免损坏部件。

    兼容性和支持


    该产品适用于标准香蕉插头(直径 0.175 英寸,4.44 毫米)。厂商提供全方位的技术支持和售后服务,包括安装指导、故障排查和维修服务。具体联系方式如下:
    - 地址:Cinch Connectivity Solutions, 299 Johnson Avenue SW, Waseca, MN 56093 USA
    - 电话:+1 800.247.8256 或 +1 507 833 8822
    - 网址:[cinchconnectivity.com](http://cinchconnectivity.com)

    常见问题与解决方案


    1. 问题:螺母无法紧固到规定扭矩值。
    - 解决方案:检查工具是否合适,重新调整力矩扳手设置。
    2. 问题:插柱接触不良。
    - 解决方案:确保接触面清洁,重新安装并调整紧固力度。
    3. 问题:绝缘体损坏。
    - 解决方案:更换新部件,确保安装正确。

    总结和推荐


    综上所述,这款绝缘标准插柱具有优异的电气特性和机械性能,适用于高电流和高电压的复杂应用场景。凭借其独特的设计和稳定的性能,该产品在市场上具备很强的竞争力。对于需要高可靠性的电气应用场合,我们强烈推荐使用该产品。

111-0103-001参数

参数
长*宽*高 18.26mm(长度)
零件状态 在售
包装方式 散装

111-0103-001厂商介绍

Cinch是一家全球领先的电子连接器和解决方案供应商,专注于为各种行业提供高性能的连接解决方案。公司主营产品包括圆形连接器、矩形连接器、射频连接器、光纤连接器、高速数据连接器以及定制连接器等,广泛应用于*事、****、医疗、工业、通信和汽车等领域。

Cinch的优势在于其产品的高性能、可靠性和创新性。公司拥有强大的研发团队,不断推出适应市场需求的新产品。同时,Cinch注重产品质量和客户服务,通过严格的质量控制和定制化服务,满足客户的特定需求。此外,Cinch在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。

111-0103-001数据手册

厂牌 PDF简要描述 下载
CINCH 香蕉和尖头连接器 - 接线柱 CINCH 111-0103-001 111-0103-001数据手册

111-0103-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
