首页  >  产品百科  >  3760-2

3760-2

厂牌: POMONA ELECTRONICS
产品描述: Conn Binding Post SKT 1 POS ST Panel Mount 1 Port
供应商型号: 2526716
供应商: 海外现货
标准整包数: 1

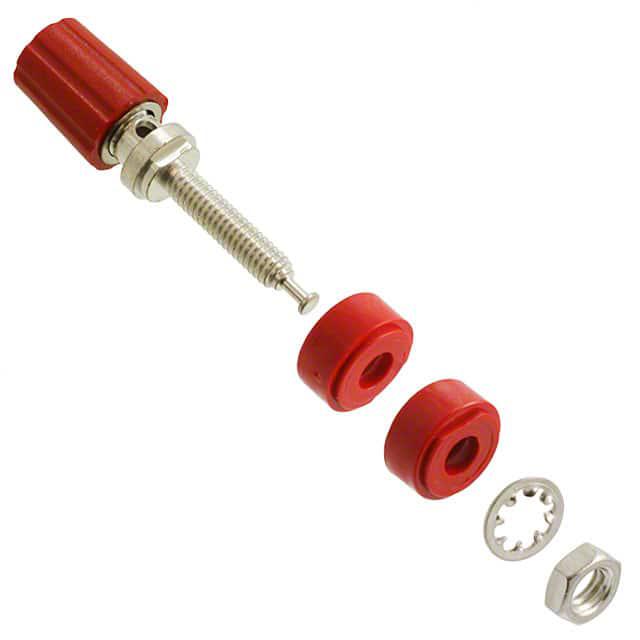

POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 3760-2

3760-2概述


    产品简介




    产品类型: 标准香蕉插头连接器
    主要功能: 允许标准香蕉插头、导线或叉形接片连接
    应用领域: 适用于控制电压环境中的各种测试和测量应用,如实验室设备、电子仪器仪表、电源设备等。


    技术参数




    - 尺寸: 所有尺寸单位为英寸(除非特别注明);公差:.xx = ±.02 (.51mm),.xxx = ±.005 (.127mm)
    - 接受连接方式: 标准香蕉插头、导线或叉形接片
    - 安装厚度范围: 面板厚度范围:.070至.250英寸(1.77mm至6.35mm)
    - 工作电压: 最大值2500Vrms;CE合规环境下,手握使用电压上限为33Vrms/70Vdc
    - 工作温度: 最高温度+239°F(+115°C)
    - 电流: 15安培


    产品特点和优势




    1. 多功能接口:可兼容香蕉插头、导线及叉形接片,提高了设备的通用性和灵活性。
    2. 广泛的面板适应性:能够安装在厚度从1.77mm到6.35mm不等的各种面板上,具有很强的适用性。
    3. 多种材料选择:主体材料为镀金黄铜、亮锡镀黄铜及镀金碲铜,分别适合不同环境下的使用需求。
    4. 优良的防护能力:所有部件均采用优质材料,确保长期可靠使用,同时提供安全的手部操作保护。


    应用案例和使用建议




    应用案例:

    1. 实验室测试设备:用于精密测量工具,例如万用表、示波器等,保证了测试的准确性和安全性。
    2. 电源设备:应用于交流电源、电池组等设备,便于快速连接和断开电路,提升工作效率。
    3. 音频设备:音频接口的测试,提供稳定可靠的信号传输。

    使用建议:

    - 在安装过程中应确保连接部位清洁,避免接触不良;
    - 定期检查连接处是否有松动或磨损情况,及时进行更换;
    - 在进行高压测试时,应严格按照手册要求操作,避免手握连接器以减少安全隐患。


    兼容性和支持




    - 兼容性:该产品广泛兼容市场上常见的各种标准香蕉插头、导线和叉形接片,且适用于多种面板厚度,具有很高的兼容性。
    - 技术支持:Pomona Electronics公司提供全面的技术支持服务,包括销售咨询、技术文档、售后维修等,确保客户能够得到及时有效的帮助。


    常见问题与解决方案




    1. Q: 连接器松动怎么办?
    - A: 检查安装面板是否稳固,锁紧螺母是否拧紧到位。若问题仍未解决,请联系售后服务。

    2. Q: 工作时发热严重怎么办?
    - A: 确认电流未超过额定值15A。若电流正常,则可能是散热问题,需考虑增加外部散热措施。

    3. Q: 接触不良如何处理?
    - A: 清理接触点灰尘或氧化物,必要时更换新的连接器。


    总结和推荐




    综上所述,Model 3750、3760及3770系列标准香蕉插头连接器凭借其卓越的功能性、广泛的适用范围和高度的可靠性,在多个应用领域中表现出色。无论是实验室设备还是工业控制领域,都值得推荐使用。此外,Pomona Electronics公司提供的全方位技术支持,也使该产品成为市场上的优质选择。

3760-2参数

参数
长*宽*高 11.18mm(长度)*11.18mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

3760-2厂商介绍

Pomona Electronics是一家美国公司,专注于设计和制造电子测试和测量设备。该公司的产品广泛应用于电力系统、工业自动化、能源管理和教育等领域。

Pomona Electronics的主要产品分类包括:
1. 电流钳:用于测量交流和直流电流,适用于电气故障诊断和系统维护。
2. 万用表:多功能测量设备,可以测量电压、电流、电阻等参数。
3. 电力质量分析仪:用于监测和分析电力系统中的电压、电流和频率等参数。
4. 绝缘电阻测试仪:用于测试电气设备的绝缘性能,确保安全运行。

Pomona Electronics的优势在于:
1. 高精度:提供高精度的测量结果,满足严格的工业标准。
2. 可靠性:产品经过严格测试,确保在各种环境下稳定运行。
3. 用户友好:设计简单直观,易于操作和维护。
4. 技术创新:不断研发新技术,提高产品性能和功能。

3760-2数据手册

厂牌 PDF简要描述 下载
POMONA ELECTRONICS 香蕉和尖头连接器 - 接线柱 POMONA ELECTRONICS 3760-2 3760-2数据手册

3760-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
