94HBB16RAT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 10000Cycles 10000Cycles DIP 通孔安装
供应商型号: N-94HBB16RAT
供应商: 云汉优选
标准整包数: 1
GRAYHILL 拨码开关 94HBB16RAT

94HBB16RAT概述


    产品简介

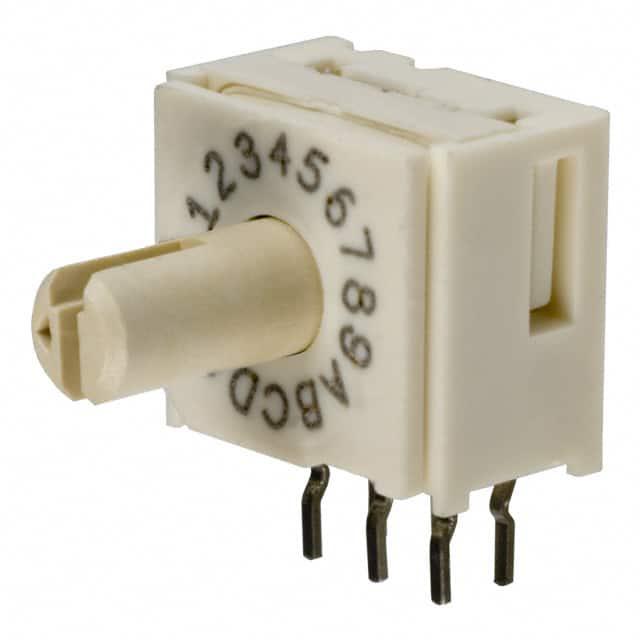

    Grayhill 94系列旋转式双列直插开关(DIP开关)
    Grayhill 94系列旋转式DIP开关是一种具有多种输出代码类型的精密电子元件,广泛应用于需要高效数据输入和控制的设备中。这些开关可提供二进制编码(Binary Coded)、十进制编码(BCD)或十六进制编码(Hex),适用于计算机、工业控制系统和通信设备等领域。

    技术参数


    - 电气参数:
    - 制造商: Grayhill, Inc.
    - 尺寸: 以英寸(毫米)为单位
    - 输出电流: 30 mA @ 30 Vdc(寿命可达10,000次)
    - 载流能力: 100 mA @ 50 V
    - 接触电阻: 初始50毫欧姆最大值,寿命后150毫欧姆最大值
    - 绝缘电阻: 初始至少5000兆欧姆,寿命后至少1000兆欧姆
    - 介电强度: 初始500 Vac RMS最小值,寿命后250 Vac RMS最小值
    - 机械参数:
    - 机械寿命: 10,000次操作循环
    - 机械冲击: 1000g,0.5毫秒,半正弦波形
    - 振动抗扰度: 10-2000 Hz,15G 或 0.060" 双峰值
    - 操作扭矩: 初始2到6英寸盎司,寿命后至少1.2英寸盎司
    - 环境参数:
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -40°C至+85°C
    - 防潮性: 240小时温度循环测试通过绝缘电阻和介电强度测试

    产品特点和优势


    - 密封结构: 不需要额外的密封带
    - 表面贴装或穿孔安装: 灵活选择
    - 管装或带卷包装: 适用于大批量生产
    - 代码类型: 二进制编码、BCD、十六进制编码及其互补输出
    - 输出风格: 标准或补码输出
    - 标准和直角安装: 确保多角度安装需求
    - 镀金触点: 增强耐用性和导电性
    - RoHS合规: 环保材料

    应用案例和使用建议


    应用案例:
    - 工业自动化系统: 在工厂自动化系统中,用于设置和控制复杂逻辑电路
    - 计算机外围设备: 作为微处理器的辅助输入设备,用于数据传输
    - 医疗设备: 用于医疗器械的精确数据输入和控制
    使用建议:
    - 焊接工艺: 使用波峰焊接或回流焊接时需严格遵守制造商提供的温度和时间指南,避免过热损坏塑料材料。
    - 清洁处理: 只能使用酒精或洗涤剂基溶剂清洗,且温度不超过140°F。避免使用超声波清洁或高压喷雾,以免破坏密封。

    兼容性和支持


    - 兼容性: 本产品支持表面贴装和穿孔安装,且可与其他电子设备轻松集成。
    - 技术支持: 提供详尽的产品手册及技术文档,建议联系本地销售办事处或授权分销商获取更多技术支持。

    常见问题与解决方案


    - 问题: 开关接触不良
    - 解决方案: 重新焊接并确保使用正确的焊接工艺。如需更多信息,请参阅制造商的手册。
    - 问题: 温度过高导致故障
    - 解决方案: 降低工作环境温度或调整设备负载。遵循制造商提供的温度限制。

    总结和推荐


    Grayhill 94系列旋转式DIP开关是一款功能强大、可靠性高的电子元件,适用于各种工业和消费级应用。它的多功能输出代码、坚固的密封设计和广泛的环境适应性使其在市场上具备显著的竞争优势。强烈推荐给需要高效数据输入和控制系统的工程师和技术采购人员。
    综合评估:
    - 优点: 密封设计、多种安装方式、宽泛的工作温度范围
    - 推荐使用: 适用于工业自动化、计算机外围设备及医疗设备等领域

94HBB16RAT参数

参数
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

94HBB16RAT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

94HBB16RAT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 94HBB16RAT 94HBB16RAT数据手册

94HBB16RAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.5544 ¥ 47.2124
25+ $ 4.532 ¥ 38.522
100+ $ 3.723 ¥ 31.6455
1000+ $ 2.6826 ¥ 22.8021
2500+ $ 2.4684 ¥ 20.9814
5000+ $ 1.8054 ¥ 15.3459
库存: 63
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 944.24
